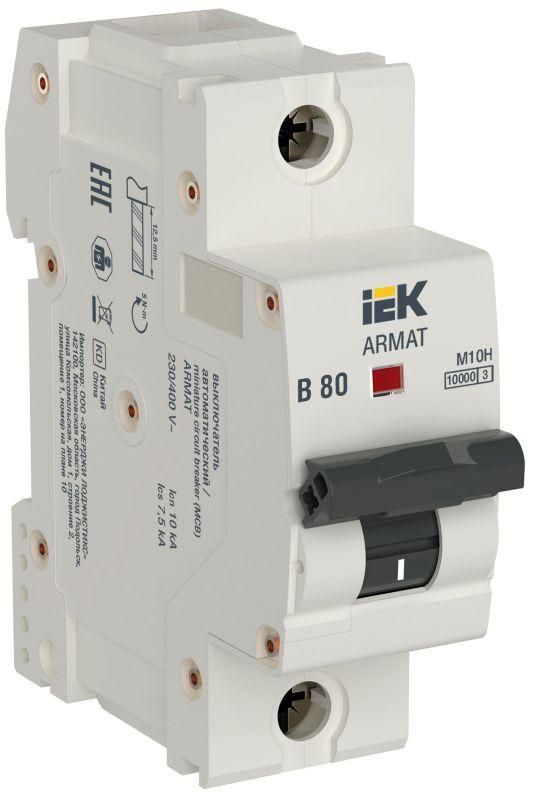

Автоматический выключатель однополюсный M10H 1P B 80A ARMAT | AR-M10H-1-B080 IEK

Автоматический выключатель однополюсный модульный B 80A M10H от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор из серии ARMAT подходит для установки в распределительных щитах жилых, офисных и промышленных объектов, где требуется надежная защита однофазных нагрузок до 80 А.

Назначение и область применения

Автоматический выключатель однополюсный модульный B 80A M10H защищает проводку и оборудование от повреждений при превышении допустимого тока или возникновении аварийного КЗ. Подходит для защиты освещения, розеточных групп, бытовых приборов и маломощного оборудования. Устанавливается в модульные распределительные щиты с DIN-рейкой. Применяется в частном домостроении, административных зданиях, небольших мастерских и на участках с умеренной нагрузкой.

Технические характеристики

• Тип характеристики срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовых нагрузок (например, освещение, компьютеры, зарядные устройства);
• Номинальный ток: 80 А;
• Число полюсов: 1P (однополюсный);
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при крупном КЗ;
• Конструкция: двойной разрыв контактов и двойная дугогасительная камера с 24 деионными пластинами - обеспечивает быстрое гашение дуги;
• Стандарты: соответствие ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1 - гарантирует соответствие требованиям безопасности и надежности.

Совместимость и монтаж

Автоматический выключатель однополюсный модульный B 80A M10H устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется использовать медные многожильные или одножильные провода сечением до 35 мм2. Обязательно соблюдать порядок подключения: вход - сверху, выход - снизу. Устройство совместимо со всеми шкафами и щитами, рассчитанными на модульные автоматы серии ARMAT. Не требует специальных инструментов - достаточно отвертки и тестера для проверки фазы перед монтажом.

Безопасность и стандарты

Автоматический выключатель однополюсный модульный B 80A M10H сертифицирован по ГОСТ IEC 60947-2 (для промышленного оборудования) и ГОСТ IEC 60898-1 (для бытового и аналогичного использования). Это значит, что он прошел испытания на термическую и электромагнитную стабильность, долговечность и безопасность при работе в условиях повышенной влажности и температурных колебаний. Двойной разрыв контактов снижает риск возгорания при отказе одного контакта.

Преимущества

• Высокая отключающая способность (10 кА) - надежно работает даже при значительных токах КЗ;
• Эффективная система дугогашения - минимизирует риск повреждения контактов и продлевает срок службы;
• Удобный визуальный индикатор положения - легко определить, включен ли автомат или он сработал;
• Совместимость с другими устройствами серии ARMAT - позволяет комплектовать щиты единым решением;
• Производится компанией IEK - известный российский бренд с системой контроля качества.

Ограничения применения

Не применяется для защиты трехфазных сетей - только для однофазных цепей. Не подходит для высоких импульсных нагрузок (например, мощные сварочные аппараты, насосы с частотным управлением), так как характерика B реагирует слишком рано. Также не следует использовать в местах с постоянными перегрузками выше 80 А - это вызывает преждевременный износ механизма. Температурный режим работы ограничен: не рекомендовано использование при температурах ниже -25C и выше +40C без принудительного охлаждения.

Примеры использования

• Защита группы розеток в квартире с мощными приборами (стиральная машина, бойлер, микроволновка);
• Щитовая на этаже многоэтажного дома - защита одной фазы;
• Мастерская с одним фазовым питанием - защита светильников, точечных станков и зарядных устройств;
• Объекты с временным энергоснабжением - строительные площадки, временные помещения.

Практические советы

• Перед установкой обязательно проверьте сечение кабеля - для 80 А требуется минимум 16–25 мм2 меди, лучше 25 мм2;
• Не используйте этот автомат вместо двухполюсного - он не отключает нулевой провод, поэтому не обеспечивает полной изоляции;
• При сборке щита следите, чтобы все автоматы были правильно закреплены на рейке - слабый контакт может вызвать нагрев;
• Если в вашей сети часто происходят ложные срабатывания - возможно, нужна характеристика C, а не B;
• AR-M10H-1-B080 - это артикул конкретного изделия. При заказе запомните его - другие модели серии имеют другую характеристику или ток.
