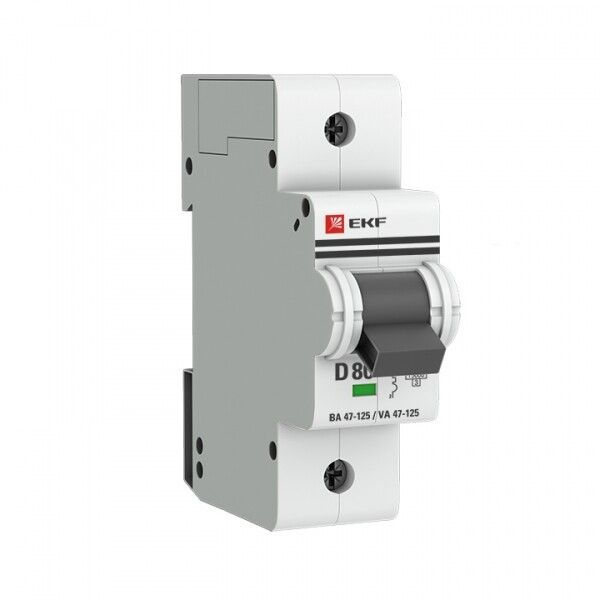

Автоматический выключатель ВА 47-125 1P 80А (D) 15кА EKF PROxima - mcb47125-1-80D

Автоматический выключатель однополюсный 80А D 15кА ВА 47-125 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных объектах. Модель ВА 47-125 отличается высокой отключающей способностью и совместимостью с DIN-рейкой, что делает её удобным решением для монтажа в щитах.

Назначение и область применения

Автоматический выключатель ВА 47-125 защищает одиночные линии питания от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с нагрузкой до 80 А. Подходит для защиты освещения, розеточных групп, оборудования на постоянном токе (при соблюдении условий по напряжению и частоте).

Технические характеристики

• Номинальный ток: 80 А - максимальный долговременный ток, который выключатель пропускает без срабатывания.
• Характеристика срабатывания: D - подходит для цепей с высокими пусковыми токами (например, двигатели, трансформаторы, мощные светильники).
• Номинальная отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В переменного тока, 50 Гц; изоляция рассчитана на 660 В - позволяет использовать в сетях с возможными скачками напряжения.
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая термическую и механическую нагрузку на провода и оборудование.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов более 12 мм, но не от воды и пыли.
• Поперечное сечение проводника: 1–25 мм2 - можно подключать медные провода этого сечения.
• Ширина: 1,5 модуля (27 мм) - занимает мало места на DIN-рейке.
• Глубина монтажа: 44 мм - требует минимального свободного пространства за щитом.
• Рабочая температура: от –10C до +50C - подходит для установки в неотапливаемых помещениях, но не для улицы.
• Норматив: ГОСТ Р 50345-2010 (МЭК 60898-2-2006) - соответствует требованиям к бытовым и аналогичным автоматическим выключателям.

Совместимость и монтаж

Выключатель ВА 47-125 монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется путём защёлкивания - никаких болтов или креплений не требуется. Подключение проводов выполняется через винтовые зажимы. Обеспечивает надёжный контакт благодаря серебросодержащей контактной группе. Совместим со всеми устройствами серии PROxima, включая другие автоматы, УЗО и реле. Не рекомендуется использовать в параллельных цепях без учёта коэффициента коррекции температуры.

Безопасность и стандарты

Автоматический выключатель ВА 47-125 соответствует ГОСТ Р 50345-2010 и международному стандарту IEC 60898-2. Имеет класс токоограничения 3, что повышает безопасность при КЗ. Конструкция предусматривает двойной разрыв контактов и две дугогасительные камеры - это минимизирует риск возгорания при отключении больших токов. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к кратковременным перенапряжениям (например, от молний или включения крупных потребителей).

Преимущества

• Высокая отключающая способность (15 кА) позволяет применять его там, где раньше требовался силовой автомат.
• Класс 3 токоограничения снижает риск повреждения кабелей и оборудования при аварии.
• Серебросодержащие контакты обеспечивают долгий срок службы и стабильную проводимость даже при частых срабатываниях.
• Узкая форма (1,5 модуля) экономит место в щите, особенно важна при плотной компоновке.
• Поддержка рабочего диапазона от –10C до +50C - подходит для установки в холодных или жарких помещениях.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP20 исключает использование в условиях влажности, пыли или атмосферных воздействий.
• Не работает в цепях постоянного тока - только для переменного тока 50 Гц.
• Не следует использовать для защиты цепей с очень частыми пусками (более 10–15 раз/час) - это сокращает срок службы контактов.
• Не является УЗО - не защищает от утечек тока на землю. Для этого нужна отдельная защита.
• При температуре выше +50C возможны ложные срабатывания - необходимо обеспечить вентиляцию щита.

Примеры использования

• Защита группы розеток в мастерской с мощными электроинструментами (дрели, шлифмашины).
• Отключение линии питания насоса или компрессора с высоким пусковым током.
• Щитовая защита в производственном цеху для одной фазы трёхфазной системы.
• Распределительный щит многоквартирного дома - для отдельной линии с большой нагрузкой (например, электрокотёл или бойлер).

Практические советы

• Выбирая автомат ВА 47-125, проверьте, чтобы сечение кабеля было не менее 10 мм2 - для 80 А это минимально допустимый вариант.
• При установке в щит с несколькими автоматами убедитесь, что есть достаточное пространство вокруг - теплоотвод важен для стабильной работы.
• Не используйте этот автомат для защиты осветительных цепей с малой нагрузкой - лучше выбрать с характеристикой C.
• Перед первым включением проверьте затяжку винтов - слабый контакт вызывает нагрев и выход из строя.
• Гарантия - 84 месяца. Храните чек и упаковку - они нужны при обращении в сервис.
