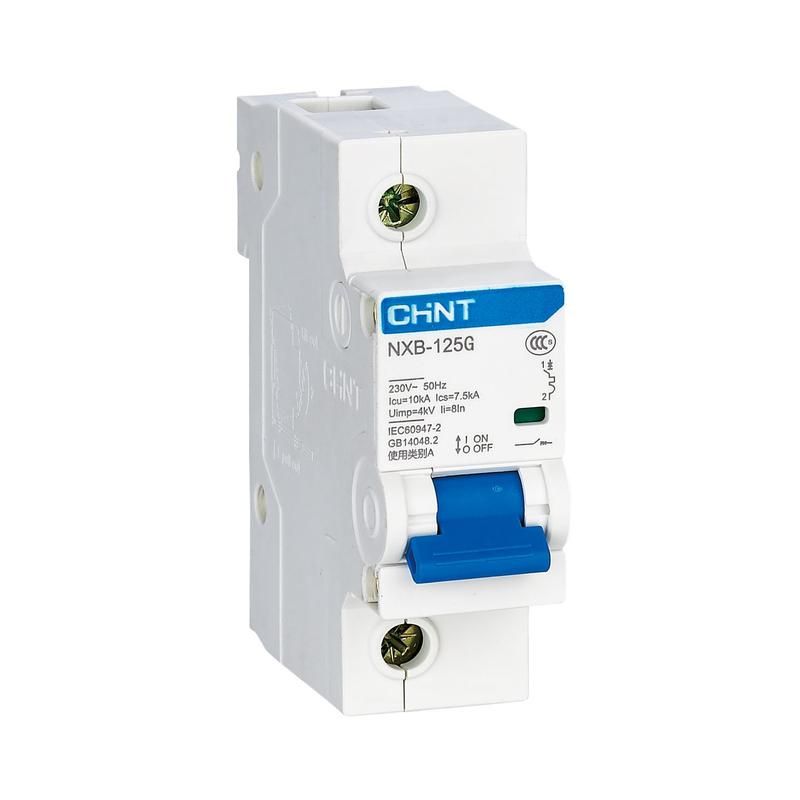

Выключатель автоматический однополюсный NXB-125 1P 80А 10kA х-ка D (R) | 816124 CHINT

Автоматический выключатель NXB-125 (R) - однополюсный модульный аппарат с номинальным током 80 А и характеристикой D, предназначен для защиты цепей с высокими пусковыми токами в жилых, коммерческих и промышленных объектах. Бренд CHINT обеспечивает надежность и соответствие международным стандартам.

Назначение и область применения

Выключатель NXB-125 (R) защищает электрические цепи от перегрузок и коротких замыканий. Подходит для оборудования с высокими пусковыми токами - например, двигателей, насосов, компрессоров, сварочных аппаратов и мощных светильников. Устанавливается в щитах управления в помещениях с доступом для неквалифицированного персонала, включая жилые дома, офисы и производственные площадки.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В AC - рассчитан на однофазные сети 220–240 В
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: D - срабатывает при токе 12×I_n +-20%, что позволяет избежать ложных срабатываний при пуске тяжелых нагрузок
• Напряжение изоляции: 500 В - гарантирует безопасную работу при импульсных перенапряжениях
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Модульная ширина: 1,5 модуля (27 мм) - занимает место на DIN-рейке, эквивалентное двум стандартным модулям (по 18 мм каждый)
• Степень защиты: IP20 - защищен от прикосновения пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: от -25C до +40C - подходит для помещений с нормальным климатом, не для улицы или холодных складов
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности в контролируемой среде
• Возможность доп. комплектации: да - можно установить дополнительные модули (контакты, расцепители)

Совместимость и монтаж

Выключатель NXB-125 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется гибким кабелем, либо с помощью наконечников типов PIN и FORK. Клеммы рассчитаны на медные провода сечением до 25 мм2. Для правильной фиксации используйте отвертку с плоским лезвием - затяжка должна быть достаточной, чтобы исключить нагрев контакта, но без перегрузки.

Устройство совместимо со всеми элементами серии NXB-125: можно комбинировать с вспомогательными контактами, сигналами срабатывания и расцепителями напряжения. Наличие окна индикации позволяет визуально определить состояние контактов - “ON” / “OFF” / “TRIPPED”.

Безопасность и стандарты

Выключатель NXB-125 (R) соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Категория применения A означает, что он защищает именно от перегрузок и КЗ, а не от других видов повреждений. Класс токоограничения 3 снижает энергию, проходящую через цепь при КЗ, что увеличивает срок службы подключённого оборудования. Механическая износостойкость - 20 000 циклов, электрическая - 10 000, что гарантирует долгую службу даже при частых операциях включения/выключения.

Преимущества

• Характеристика D предотвращает ложные отключения при запуске двигателей и другого оборудования с высоким пусковым током
• Компактная форма (1,5 модуля) экономит место в щите
• Возможность доработки дополнительными модулями (например, сигнализацией срабатывания) повышает функциональность системы
• Яркий индикатор положения контактов упрощает диагностику без тестера
• Производитель CHINT - проверенная китайская компания с глобальной репутацией в области автоматических выключателей

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от воды, пыли и внешних воздействий
• Не подходит для цепей постоянного тока - работает только с переменным током (AC)
• Не рекомендован для частых ручных включений/отключений - хотя механическая износостойкость высока, частые операции сокращают срок службы
• Температурный диапазон (-25…+40 C) исключает использование в неотапливаемых помещениях зимой или на улице
• Номинальное напряжение 230 В - нельзя использовать в трёхфазных системах выше 400 В без многополюсных версий

Примеры использования

• Защита двигателя насоса в системе водоснабжения
• Щитовая защита конвейерной ленты на заводе
• Отдельный автомат для мощного сварочного аппарата в мастерской
• Распределение нагрузки в квартирном щитке для бойлера или сплит-системы
• Цепь питания группы точечных светильников с галогенными лампами высокой мощности

Практические советы

• Выбирая NXB-125 (R) с характеристикой D, убедитесь, что ваша нагрузка действительно имеет высокий пусковой ток - для обычной бытовой техники лучше подойдут характеристики B или C
• При монтаже соблюдайте посадочные размеры: ширина устройства 27 мм, поэтому в щите должно хватить места минимум на два модуля
• Если нужна сигнализация срабатывания - выбирайте модель с опцией AL-X3, она передаст сигнал на пульт или индикатор
• Не забудьте проверить сечение кабеля: для 80 А требуется минимум 16 мм2 меди, лучше 25 мм2 для длительной работы
• При использовании в промышленных условиях регулярно проверяйте состояние контактов - особенно после нескольких срабатываний при КЗ
