Автоматический выключатель однополюсный M10H 1P D 80A ARMAT | AR-M10H-1-D080 IEK

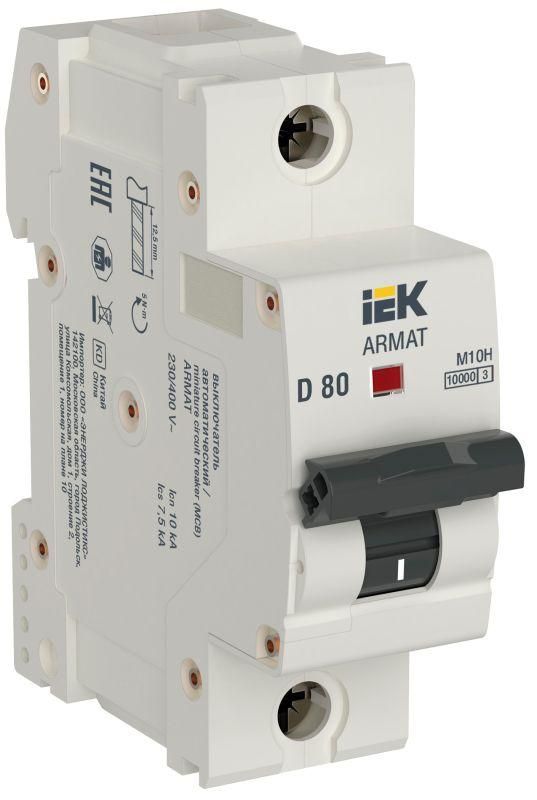

Автоматический выключатель однополюсный модульный M10H D 80A - это надёжное устройство для защиты однофазных цепей от перегрузок и коротких замыканий. Произведённый компанией IEK, артикул ar-m10h-1-d080 подходит для установки в щитах с DIN-рейкой и рассчитан на работу в условиях повышенных нагрузок, таких как промышленное оборудование и мощные потребители.

Назначение и область применения

Автоматический выключатель однополюсный модульный M10H D 80A предназначен для защиты электрических цепей переменного тока от сверхтоков - перегрузок и коротких замыканий. Характеристика расцепителя D позволяет ему выдерживать кратковременные высокие пусковые токи, что делает его идеальным для подключения оборудования с большой индуктивностью: электродвигателей, компрессоров, насосов, сварочных аппаратов и других мощных потребителей. Применяется в промышленных, торговых и производственных объектах, где требуется надёжная защита линий с номинальным током до 80 А.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 1
• Номинальное напряжение: 400 В (AC)
• Номинальное напряжение изоляции: 690 В
• Номинальная отключающая способность: 10 кА
• Характеристика расцепителя: D - срабатывает при токах 10–20 кратном от номинала
• Частота: 50 Гц
• Номинальное импульсное напряжение: 6 кВ
• Ширина: 1 модуль (17,5 мм)
• Сечение подключаемых проводников: 1 – 35 мм2
• Рабочая температура: от -40 C до +70 C
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 2 - умеренно загрязнённая среда (например, внутри щита)
• Номинальный момент затяжки клемм: 5 Нм

Совместимость и монтаж

Автоматический выключатель однополюсный модульный M10H D 80A монтируется на стандартную DIN-рейку типа TS35. Устройство занимает один модуль, что позволяет легко размещать его в распределительных щитах вместе с другими автоматами и УЗО. Клеммы рассчитаны на провода сечением от 1 до 35 мм2 - можно использовать как одножильные, так и многожильные провода. Для лучшего контакта рекомендуется применять наконечники. Также возможна установка до четырёх дополнительных устройств серии AUX (блокировки, сигнализации, расцепители минимального напряжения) через боковые разъёмы.

Безопасность и стандарты

Автоматический выключатель M10H D 80A соответствует требованиям ГОСТ IEC 60947-2 (для промышленного оборудования) и ГОСТ IEC 60898-1 (для аналогичных устройств в жилых и коммерческих зонах). Это гарантирует соответствие международным нормам безопасности, испытаний и долговечности. Устройство прошло сертификацию на механическую и тепловую стойкость, а также на предельную отключающую способность 10 кА.

Преимущества

• Механизм свободного расцепления обеспечивает мгновенное отключение даже при слабом нажатии рычага - повышает безопасность при аварийных ситуациях.
• Увеличенная присоединительная способность клемм - допускает подключение проводов до 50 мм2 (при использовании наконечников), что удобно для силовых линий.
• Дважды удвоенная дугогасительная система: две камеры с 24 пластинами в сумме - обеспечивают быстрое гашение дуги при отключении больших токов.
• Омеднённая ферромагнитная скоба направляет и охлаждает дугу, снижая риск повреждений контактов.
• Дугогасительный кокон дополнительно задерживает и охлаждает плазму дуги.
• Индикатор положения контактов - чётко показывает состояние «вкл./выкл.» без необходимости вскрытия щита.
• Усиленный корпус и дополнительный изоляционный кожух повышают безопасность при обслуживании и исключают случайные прикосновения к токоведущим частям.
• Напайки на подвижных и неподвижных контактах - минимизируют нагрев и продлевают срок службы.

Ограничения применения

Автоматический выключатель однополюсный модульный M10H D 80A не предназначен для работы в условиях постоянного тока (DC). Его степень защиты IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне закрытых щитов или в сырых помещениях без дополнительной герметизации. Также не следует использовать для защиты цепей с очень частыми включениями (более 10 раз в час) - это сокращает срок службы механизма. Подходит только для сетей с частотой 50 Гц - не применяется в системах с другой частотой (например, 60 Гц).

Примеры использования

• Защита линии питания промышленного станка с асинхронным двигателем мощностью до 30 кВт.
• Отключение цепи воздушного компрессора с высокими пусковыми токами.
• Щитовая защита вентиляторов, насосов, конвейеров на заводе.
• Линия питания сварочного аппарата с импульсным режимом работы.
• Обеспечение защиты в распределительных шкафах на объектах с высокой плотностью оборудования.

Практические советы

• При подключении используйте наконечники для проводов сечением более 25 мм2 - это повысит надёжность соединения и снизит риск перегрева.
• Не затягивайте клеммы с усилием больше 5 Нм - это может повредить внутренние элементы.
• Проверьте соответствие сечения кабеля и номинала автомата: для 80 А лучше использовать медный кабель сечением не менее 25 мм2.
• Если в щите много автоматов, убедитесь, что есть место для установки AUX-устройств - они требуют дополнительного пространства рядом.
• Индикатор положения контактов помогает быстро определить причину отключения - если он в положении «выкл.», значит, сработала защита; если «вкл.» - проблема в другом месте цепи.
• При замене старого автомата проверьте ширину: M10H занимает всего 1 модуль - легко заменяет большинство аналогов.
