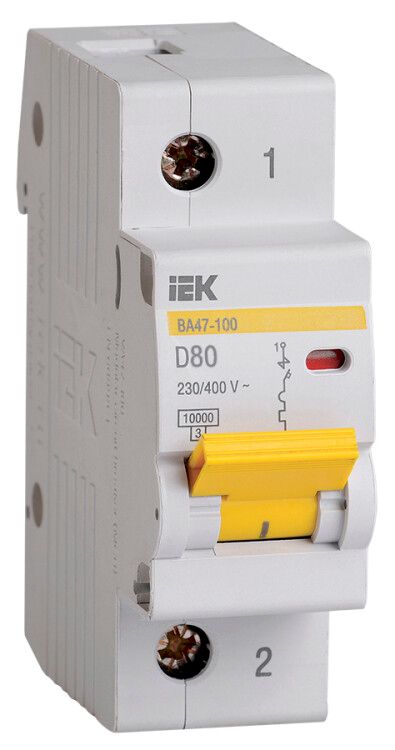

Выключатель автоматический однополюсный ВА47-100 80А D 10кА KARAT | MVA40-1-080-D IEK

Автоматический выключатель ВА47-100 от IEK (ИЭК), артикул mva40-1-080-d - это однополюсный модульный аппарат с номинальным током 80 А и отключающей способностью 10 кА, предназначенный для защиты сетей с высокими пусковыми токами. Подходит для установки в щитах жилых домов, производственных объектов и других местах, где требуется надежная защита от перегрузок и КЗ.

Назначение и область применения

ВА47-100 используется для защиты групповых и распределительных цепей с активной и индуктивной нагрузкой. Применяется в качестве вводного автомата или для защиты мощных потребителей: электродвигателей, насосов, кондиционеров, сварочных аппаратов, систем вентиляции. Работает в бытовых и промышленных электроустановках. Благодаря характеристике D, выдерживает кратковременные пусковые токи, характерные для оборудования с высокой инерцией.

Технические характеристики

• Номинальный ток: 80 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Количество полюсов: 1
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Степень защиты: IP20 - защищен от прикосновений к токоведущим частям, но не от пыли и влаги
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижает энергию пробоя
• Максимальное сечение кабеля: 25 мм2
• Частота: 50 Гц
• Модульная ширина: 1,5 М (27 мм)
• Глубина монтажа: 74,3 мм
• Рабочая температура: от -40 C до +50 C
• Срок службы: 15 лет
• Способ монтажа: на DIN-рейку
• Исполнение: стационарное
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом, без конденсации

Совместимость и монтаж

ВА47-100 совместим с любой стандартной DIN-рейкой типа TS35. Для монтажа достаточно зафиксировать корпус на рейке - защелка обеспечивает двойное фиксирующее положение, исключая случайное выпадение. Подключение проводов осуществляется через зажимы с насечками, обеспечивающими прочное соединение даже при многократном демонтаже. Максимальное сечение кабеля - 25 мм2; использование проводов большего сечения недопустимо. Устройство не требует специальных инструментов для установки.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 гарантирует быстрое гашение дуги при коротком замыкании, что снижает риск повреждения проводки и оборудования. Индикатор положения контактов (зеленый/красный) позволяет визуально определить состояние аппарата без вскрытия щита. IP20 не обеспечивает защиту от воды - не применяйте в сырых помещениях, на улице или в условиях повышенной запыленности без дополнительной герметизации.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ
• Увеличенная коммутационная способность (10 кА) позволяет использовать ВА47-100 как вводной автомат
• Широкая рукоятка с удобной поверхностью для переключения, особенно при работе в перчатках
• Насечки на зажимах снижают нагрев и предотвращают ослабление контакта
• Поддерживается дополнительная комплектация: блоки сигнализации, расцепители минимального напряжения, дистанционное управление
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для работы в условиях постоянной влажности, осадков или пылевых сред - степень защиты IP20 не допускает воздействия жидкости
• Не рекомендуется для защиты цепей с емкостными нагрузками (например, большие конденсаторные банки)
• При использовании в сети с напряжением выше 230 В (например, 400 В) необходимо применять двух- или трехполюсные аналоги
• Не следует устанавливать рядом с источниками сильного тепла - максимальная температура окружающей среды +50 C
• Не подходит для частого ручного включения/выключения - рассчитан на 10 000 операций, не является кнопочным выключателем

Примеры использования

• Вводной автомат в этажном щите многоквартирного дома
• Защита группы мощных кондиционеров (до 80 А суммарной нагрузки)
• Щит управления насосной станцией в промышленном цехе
• Цепь питания сварочного аппарата с пусковым током до 300–400 А
• Распределительный щит на производстве с электродвигателями 5,5–11 кВт

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - максимум 25 мм2. Больший провод не войдет в зажим и вызовет перегрев.
• При монтаже в щитах с плотной компактной сборкой учтите глубину 74,3 мм - обеспечьте свободное пространство для открывания крышки.
• Для защиты от скачков напряжения используйте дополнительные устройства (например, реле контроля напряжения), так как сам ВА47-100 не реагирует на перенапряжение.
• Если планируете подключать несколько автоматов, выбирайте модели из одной серии (KARAT) - они имеют одинаковые габариты и совместимы по креплениям.
• Проверяйте индикатор положения после каждого срабатывания - красный цвет указывает на отключенное состояние, даже если рукоятка кажется “включенной”.
• Не закрывайте щит полностью, если внутри есть значительное теплоотведение - ВА47-100 работает эффективнее при хорошей вентиляции.
