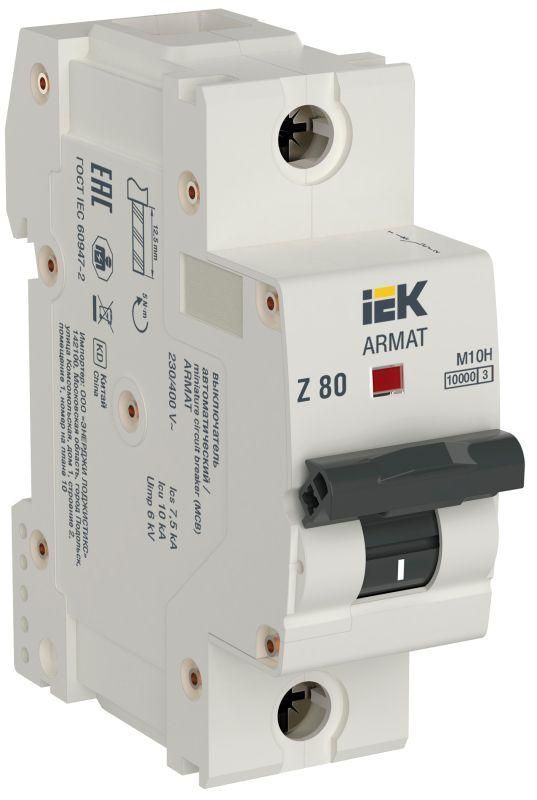

Автоматический выключатель однополюсный M10H 1P Z 80А ARMAT | AR-M10H-1-Z080 IEK

Автоматический выключатель однополюсный модульный 1P Z 80А M10H от IEK предназначен для защиты однофазных цепей от перегрузок и коротких замыканий. Этот прибор из серии ARMAT подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектов, где требуется высокая надежность отключения при импульсных нагрузках.

Назначение и область применения

Автоматический выключатель однополюсный модульный 1P Z 80А M10H защищает электрические цепи от повреждений, вызванных длительными перегрузками и внезапными скачками тока. Особенность характеристики Z делает его идеальным для защиты чувствительного оборудования - например, светодиодных светильников, импульсных блоков питания, частотных преобразователей и других устройств с высокими пусковыми токами. Применяется в щитах управления, на входе в оборудование, в системах освещения и маломощных силовых цепях.

Технические характеристики

• Число полюсов: 1P
• Номинальный ток: 80 А
• Характеристика срабатывания: Z - повышенная чувствительность к кратковременным перегрузкам
• Номинальная отключающая способность: 10 кА
• Конструкция: двойной разрыв контактов + двойная дугогасительная камера с 24 деионными пластинами
• Стандарты: ГОСТ IEC 60947-2, ГОСТ IEC 60898-1

Совместимость и монтаж

Автоматический выключатель однополюсный модульный 1P Z 80А M10H устанавливается на DIN-рейку шириной 35 мм, как и другие модульные автоматы серии ARMAT. Подключение проводов осуществляется через зажимы сверху и снизу - допускаются медные провода сечением до 50 мм2. Учитывайте, что номинал 80 А требует качественной фиксации кабеля и правильного момента затяжки - слабый контакт может привести к нагреву. Для работы в условиях высоких температур или влажности рекомендуется использовать в закрытых щитах с достаточным воздушным охлаждением.

Безопасность и стандарты

Автоматический выключатель однополюсный модульный 1P Z 80А M10H сертифицирован по российским стандартам ГОСТ IEC 60947-2 (для промышленного использования) и ГОСТ IEC 60898-1 (для бытового и аналогичного применения). Это гарантирует соответствие требованиям безопасности при работе в сетях переменного тока 230/400 В, 50 Гц. Двойная система гашения дуги снижает риск возгорания при аварийном отключении.

Преимущества

• Высокая отключающая способность - 10 кА позволяет безопасно работать даже в местах с большой мощностью КЗ
• Уникальная характеристика Z - оптимальна для защиты электроники с высокими пусковыми токами
• Двухступенчатая дугогасительная система с 24 пластинами обеспечивает быстрое и надежное гашение дуги
• Совместимость со всей серией ARMAT - можно легко собирать щиты с разными типами автоматов

Ограничения применения

• Не предназначен для постоянной работы при токах выше 80 А - возможен перегрев и выход из строя
• Характеристика Z не подходит для обычных осветительных или нагревательных нагрузок - будет ложное срабатывание
• Не используется в цепях постоянного тока - только переменный ток 50 Гц
• Максимальная рабочая температура - до +40 C; при более высоких температурах необходимо снижение номинала

Примеры использования

• Защита инверторов для сварочных аппаратов
• Подключение частотных преобразователей на промышленных линиях
• Щиты управления LED-освещением с большим количеством точек
• Цепи питания серверов и UPS-систем с импульсными источниками

Практические советы

• Выбирая между Z и C-характеристикой - используйте Z только там, где есть гарантированные высокие пусковые токи (более 10×Iн); для обычных нагрузок лучше взять C-тип
• Проверьте сечение кабеля перед установкой: для 80 А минимум 25–35 мм2 меди, в зависимости от условий прокладки
• Не смешивайте автоматы разных серий в одном щите без проверки совместимости по глубине и форме крепления
• Перед первым запуском убедитесь, что все контакты плотно затянуты - особенно важно для токов выше 63 А
• Автоматический выключатель однополюсный модульный 1P Z 80А M10H от IEK - один из немногих в своем классе с характеристикой Z, поэтому он ценен именно для специализированных задач
