Автоматический выключатель однополюсный M10H 1P Z 100А ARMAT | AR-M10H-1-Z100 IEK

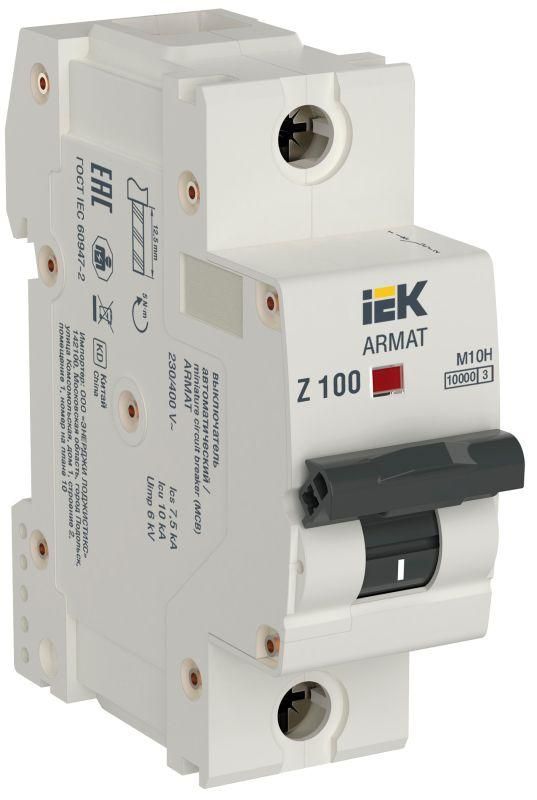

Автоматический выключатель однополюсный модульный 1P Z 100А M10H от IEK предназначен для защиты однофазных цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT рассчитан на высокие нагрузки - до 100 А - и подходит для установки в щитах промышленных объектов, где требуется надежная коммутация и устойчивость к импульсным перегрузкам.

Назначение и область применения

Автоматический выключатель однополюсный модульный 1P Z 100А M10H используется для защиты силовых цепей переменного тока с частотой 50 Гц. Его характерная особенность - тип расцепителя Z, который позволяет работать в условиях высоких пусковых токов, не вызывая ложных срабатываний. Подходит для защиты оборудования с длительными пусками: насосы, компрессоры, большие электродвигатели, конвейеры, сварочные аппараты. Применяется в промышленных щитах, распределительных пунктах, на участках с повышенной механической и термической нагрузкой.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В (рабочее), 690 В (изоляция)
• Номинальная отключающая способность: 10 кА
• Характеристика расцепителя: Z - медленное срабатывание при кратковременных перегрузках, идеально для пусковых токов
• Род тока: переменный (AC), 50 Гц
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Сечение подключаемых проводов: 1–35 мм2
• Номинальный момент затяжки клемм: 5 Нм
• Рабочая температура: от –40 C до +70 C
• Степень загрязнения: 2 - допустимо в помещениях с умеренным уровнем пыли и влаги
• Номинальное импульсное напряжение: 6 кВ
• Ширина: 1 модуль (17,5 мм)
• Количество полюсов: 1

Совместимость и монтаж

Автоматический выключатель однополюсный модульный 1P Z 100А M10H монтируется на DIN-рейку типа TS35. Установка выполняется стандартным способом - защелкиванием в верхней части рейки. Клеммы обеспечивают надежное соединение с проводниками сечением до 35 мм2; для более толстых жил (до 50 мм2) рекомендуется использовать специальные наконечники. Возможна установка до четырех дополнительных устройств серии AUX (например, сигнализирующих контактов, катушек включения). Для точного монтажа соблюдайте момент затяжки 5 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает клемму.

Безопасность и стандарты

Автоматический выключатель однополюсный модульный 1P Z 100А M10H соответствует требованиям ГОСТ IEC 60947-2 (для промышленных выключателей) и ГОСТ IEC 60898-1 (для бытовых и аналогичных применений). Обеспечен двойной разрыв контактной системы и двухступенчатая дугогасительная система с 24 пластинами, что гарантирует безопасное гашение дуги даже при максимальной отключающей способности 10 кА. Индикатор положения контактов («вкл./выкл.») и дополнительный изоляционный кожух снижают риск случайного прикосновения к токоведущим частям.

Преимущества

• Механизм свободного расцепления обеспечивает мгновенное отключение при аварии, независимо от скорости движения рукоятки
• Увеличенная присоединительная способность - до 50 мм2 при использовании наконечников
• Омеднённая ферромагнитная дугогасительная скоба и два слоя дугогасительных камер - повышают срок службы и надежность гашения дуги
• Дугогасительный кокон предотвращает выброс горячих газов и брызг металла
• Усиленный корпус - устойчив к ударным нагрузкам и деформациям
• Индикатор положения контактов - позволяет визуально определить состояние аппарата без вскрытия шкафа
• Поддержка подключения AUX-устройств - расширяет функциональность без замены автомата

Ограничения применения

Не применяется в цепях постоянного тока - только для переменного тока 50 Гц. Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает использование во влажных, пыльных или открытых зонах. Не следует использовать в системах с токами короткого замыкания выше 10 кА - возможен выход из строя. Также не рекомендован для частых оперативных включений/выключений - не является выключателем нагрузки, а предназначен для защиты.

Примеры использования

• Защита главного входа в промышленный станок мощностью 50–75 кВт
• Щитовая защита крупного воздушного компрессора с пуском под нагрузкой
• Линия питания конвейерной ленты с несколькими двигателями
• Распределительный щит на заводе с высокими пусковыми токами

Практические советы

• Выбирая автоматический выключатель однополюсный модульный 1P Z 100А M10H, проверьте соответствие расчетного тока нагрузки - он не должен превышать 80 % от 100 А при длительной работе
• Для проводов сечением 35 мм2 используйте наконечники типа ШП или ШВ - они обеспечивают равномерное давление на клемму
• При установке рядом с другими аппаратами учтите тепловую нагрузку - Z-характеристика требует больше места для теплоотвода
• Проверяйте индикатор положения перед обслуживанием - он показывает реальное состояние контактов, а не положение рукоятки
• Замена автомата серии M10H должна происходить на аналогичный - другие серии (B/C/D) не обеспечат нужную задержку при пуске
