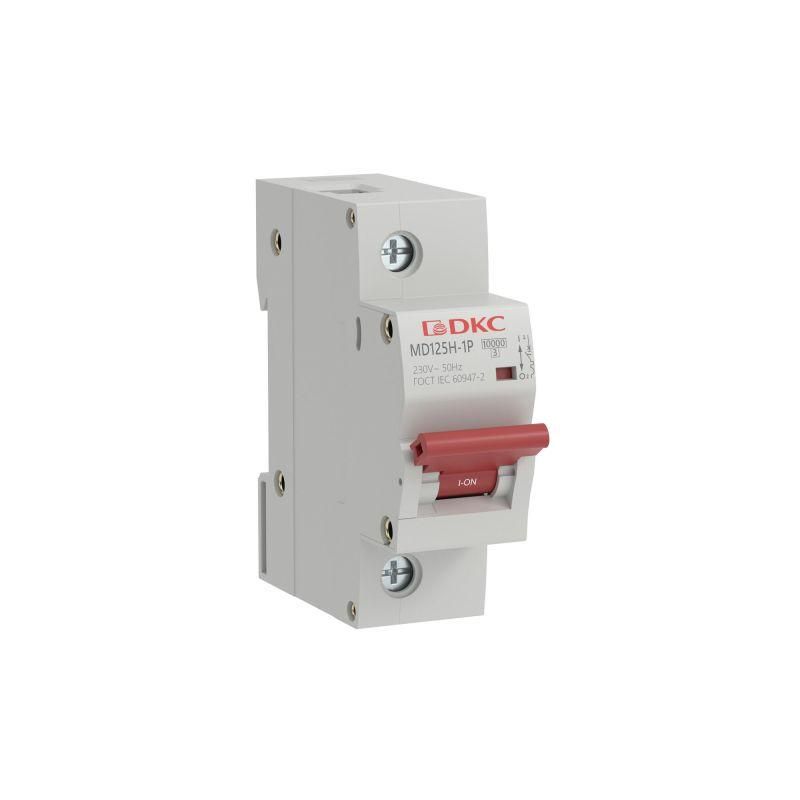

Автоматический выключатель модульный YON max типа MD125H, 6кА, 1 полюса, хар-ка D, 80А | MD125H-1PD80 DKC ДКС

Автоматический выключатель MD125H-1PD80 серии YON MAX - это однополюсный модульный аппарат на 80 А, предназначенный для защиты сетей от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку в распределительных щитах жилых, коммерческих и общественных зданий.

Назначение и область применения

MD125H-1PD80 защищает однофазные электрические цепи с высокими пусковыми токами - например, мощные двигатели, насосы, компрессоры, сварочные аппараты. Применяется в щитах квартир, коттеджей, торговых центров, производственных помещений и объектов социальной инфраструктуры. Также используется для ручного включения и отключения нагрузки, хотя не предназначен для частых операций.

Технические характеристики

• Номинальный ток: 80 А
• Номинальное напряжение: 230 В переменного тока (AC), 50 Гц
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: D - медленное срабатывание при пиковых токах, подходит для оборудования с высокими пусковыми токами
• Количество полюсов: 1
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 10 кВ - устойчив к скачкам напряжения, таким как грозовые импульсы
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Класс токоограничения: 3 - быстрое ограничение тока КЗ, снижающее тепловую нагрузку на провода
• Категория перенапряжения: IV - рассчитан на использование в местах с высоким уровнем переходных процессов, например, на входе в здание
• Ширина по модулям: 1,5 модуля (27 мм)
• Глубина монтажа: 77,3 мм - требует достаточного места внутри щита
• Рабочий диапазон температур: от –25 C до +40 C
• Максимальное сечение подключаемого провода: 50 мм2
• Серия: YON MAX

Совместимость и монтаж

MD125H-1PD80 устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим с другими устройствами серии YON MAX и большинством современных щитов. Для правильной работы необходимо соблюдать рекомендованное сечение проводов - до 50 мм2. Убедитесь, что глубина щита позволяет полностью поместить аппарат (77,3 мм). Монтаж выполняется без инструментов: фиксируется защелкой. Не допускается установка в условиях повышенной влажности или открытых площадках - IP20 не обеспечивает защиту от пыли и брызг.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 60947-2. Конструкция выполнена из армированного стекловолокном полиамида - материал устойчив к механическим повреждениям, огню и высоким температурам. Наличие семи заклепок усиливает целостность корпуса даже при аварийных ситуациях. Класс токоограничения 3 и категория перенапряжения IV обеспечивают надежную работу в условиях нестабильной сети.

Преимущества

• Увеличенная отключающая способность (10 кА) - выше среднего уровня для аналогичных изделий
• Характеристика D - оптимальна для защиты оборудования с высокими пусковыми токами
• Ударопрочный и огнеупорный корпус - снижает риск возгорания при КЗ
• Поддержка проводов до 50 мм2 - позволяет использовать более толстые кабели без переходников
• Гарантия производителя 5 лет - подтверждает надежность сборки и материалов

Ограничения применения

• Не применяется в трехфазных системах - только для однофазных цепей
• IP20 не защищает от пыли и влаги - запрещено монтаж вне закрытых щитов
• Не предназначен для частого ручного включения/выключения - может снизить срок службы механизма
• Работает только при температуре не ниже –25 C - не подходит для холодных необогреваемых помещениях зимой
• Требуется минимум 77,3 мм свободной глубины в щите - не подходит для компактных или старых щитов малой глубины

Примеры использования

• Защита силового кабеля для кондиционера мощностью 5–7 кВт
• Щитовая защита насосной группы в системе водоснабжения
• Отключение цепи питания компрессора в промышленном оборудовании
• Вводной автомат в щите коттеджа с электрокотлом или тепловым насосом
• Линия питания сварочного аппарата в мастерской

Практические советы

• Выбирая MD125H-1PD80, проверьте, чтобы сечение кабеля на входе было не больше 50 мм2 - иначе контакт будет плохим
• Если в щите мало места - учтите, что этот аппарат занимает 1,5 модуля и требует 77,3 мм глубины; лучше заранее спроектировать расположение
• Для систем с несколькими мощными потребителями используйте MD125H-1PD80 как вводной автомат, а не групповой - он не рассчитан на частые переключения
• При использовании в регионах с суровыми зимами - убедитесь, что щит установлен в отапливаемом помещении
• Дополнительная комплектация возможна - можно заказать дугогасительные камеры или сигнализаторы положения контактов, если требуется мониторинг состояния
