Выключатель автоматический однополюсный OptiDin BM125 80А C 20кА (BM125-1C80-8ln-УХЛ3) | 138534 КЭАЗ

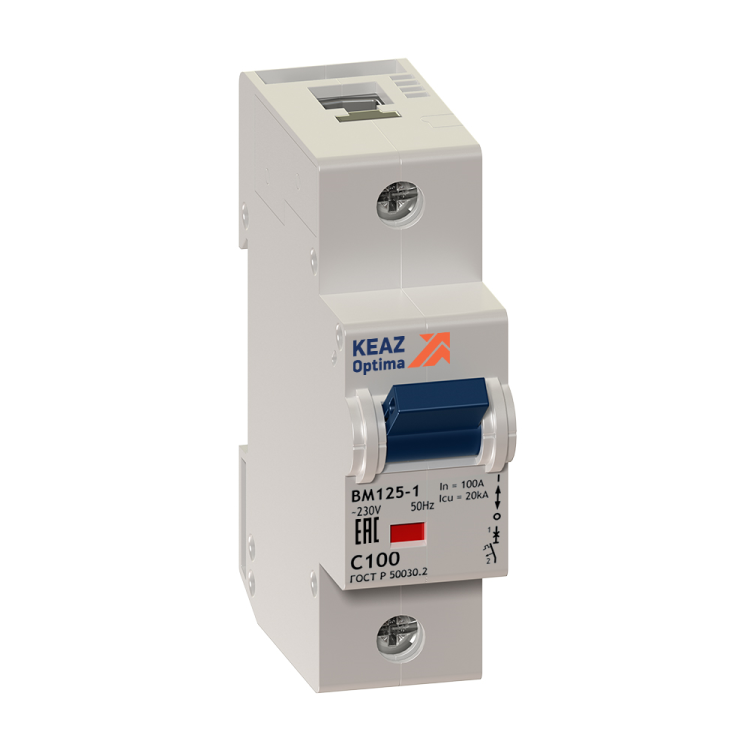

Автоматический выключатель BM125-1C80-8ln-УХЛ3 от КЭАЗ — это надёжный однополюсный аппарат для защиты цепей с током до 80 А в условиях суровых климатов. Он предназначен для установки на DIN-рейку и применяется в распределительных щитах промышленных объектов, где важны устойчивость к перегрузкам и коротким замыканиям.

Назначение и область применения

BM125-1C80-8ln-УХЛ3 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для использования в силовых цепях с переменным током частотой 50 Гц и напряжением до 230 В. Применяется в промышленных щитах: на участках питания мощных станков, насосов, систем вентиляции, конвейеров и другого оборудования с высокими пусковыми токами. Благодаря климатическому исполнению УХЛ3, выключатель можно использовать в неотапливаемых помещениях, на открытых площадках и в холодном климате.

Технические характеристики

• Номинальный ток: 80 А — максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренными пусковыми токами (например, двигатели, освещение с люминесцентными лампами).
• Номинальная отключающая способность: 20 кА — способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 230 В AC / 230 В изоляции — рассчитан на работу в однофазных сетях.
• Количество полюсов: 1 — управляет одной фазой цепи.
• Тип расцепителя: комбинированный — тепловой (для перегрузок) и электромагнитный (для коротких замыканий).
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли.
• Класс токоограничения: 4 — быстродействующий, снижает энергию короткого замыкания, повышает безопасность.
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Максимальное сечение кабеля: 35 мм² — позволяет подключать толстые медные жилы.
• Ширина по модулям: 1,5 М — занимает 1,5 стандартных модулей на DIN-рейке (27 мм).
• Глубина монтажа: 75 мм — требует соответствующего места внутри щита.
• Рабочая температура: от -60 °C до +40 °C — работает даже в зимних условиях без подогрева.
• Частота: 50 Гц — совместим с сетями России и стран СНГ.
• Степень загрязнения: 2 — допустимо наличие непроводящей пыли в помещении.
• Категория перенапряжения: IV — предназначено для установки на входе в здание или в местах с высоким риском перенапряжений.

Совместимость и монтаж

BM125-1C80-8ln-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для установки требуется минимум 75 мм свободной глубины в щите. Подключение кабелей осуществляется через винтовые зажимы — допускаются медные жилы сечением до 35 мм². Выключатель совместим со всеми компонентами серии OptiDin: дополнительными контактами, блокировками, расцепителями минимального напряжения. Самостоятельное подключение дополнительных устройств возможно благодаря наличию клемм для внешней сигнализации и управления.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010 (эквивалент IEC 60947-2) и техническим условиям ТУ3421-040-05758109-2009. Конструкция имеет дугогасительную камеру, обеспечивающую безопасное гашение дуги при отключении. Класс токоограничения 4 и категория перенапряжения IV повышают уровень безопасности при аварийных режимах. Использование в соответствии с нормами обеспечивает соответствие правилам ПУЭ.

Преимущества

• Высокая отключающая способность (20 кА) — надёжно защищает даже при серьёзных КЗ.
• Работа при экстремальных температурах (-60…+40 °C) — идеален для холодных регионов и неотапливаемых объектов.
• Компактная форма (1,5 модуля) — экономит место в щитах.
• Поддержка подключения дополнительных устройств — легко интегрируется в системы автоматизации.
• Производство КЭАЗ — проверенная технология, долгий срок службы, доступные запчасти.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пылевых или агрессивных сред — степень защиты IP20 исключает использование вне закрытых щитов.
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели >50 кВт); для них предпочтительнее характеристика D.
• Ограничен по ширине: нельзя установить в узкие щиты с шагом менее 27 мм на модуль.
• Не рекомендован для частого ручного включения/выключения — предназначен для защиты, а не для оперативного управления.

Примеры использования

• Защита главного ввода в промышленный цех с мощностью до 18 кВт (при 230 В).
• Щит на открытом складе в Сибири — выдерживает зимние морозы без подогрева.
• Цепь питания конвейера с двигателем 30–40 кВт — характеристика C справляется с пусковыми токами.
• Распределительный щит на базе производства — сочетается с другими модулями OptiDin для единой системы контроля.

Практические советы

• Выбирая BM125-1C80-8ln-УХЛ3, убедитесь, что суммарная нагрузка цепи не превышает 80 А — превышение вызывает ложные срабатывания.
• При монтаже используйте кабель сечением 25–35 мм² — меньше не обеспечит нужную механическую прочность и нагревостойкость.
• Для удобства обслуживания оставьте около 10 см свободного пространства перед выключателем — так проще открывать крышку и проверять контакты.
• Если планируете подключать сигнализацию или удалённое управление — заранее выберите подходящие дополнительные модули (например, блок вспомогательных контактов).
• Проверяйте соответствие класса токоограничения 4 с остальными аппаратами в щите — это важно для координации защиты.
