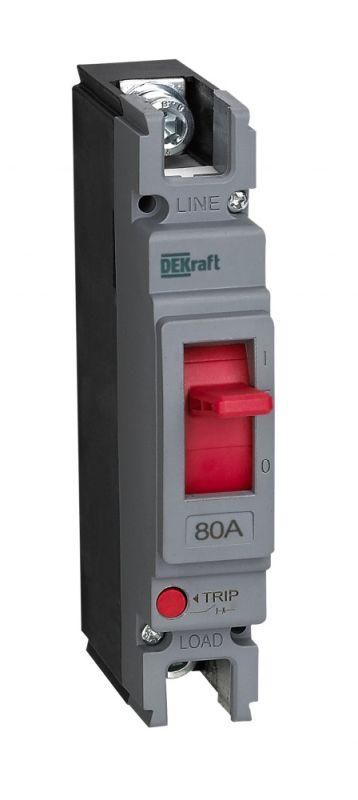

Выключатель автоматический 1п 80А 20кА ВА-301 DEKraft 28016DEK APC

Автоматический выключатель 1P 80A 20кА от DEKraft (артикул 28016dek) - это надёжный однополюсный аппарат в литом корпусе, предназначенный для защиты однофазных цепей от перегрузок и коротких замыканий. Подходит для установки в щитах управления и распределительных устройствах на промышленных и коммерческих объектах.

Назначение и область применения

Автоматический выключатель 1P 80A 20кА используется для защиты электрических цепей переменного тока с напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасную работу оборудования за счёт автоматического отключения при превышении допустимого тока или аварийном КЗ. Применяется в качестве вводного, секционного или распределительного аппарата в ГРЩ, ячейках ВРУ, шкафах управления. Удобен для монтажа в промышленных, жилых, транспортных и коммерческих объектах - например, на заводах, в торговых центрах, офисных зданиях и ЖЭКах.

Технические характеристики

• Тип изделия: Выключатель автоматический в литом корпусе
• Номинальный ток: 80 А - максимальный постоянный ток, который выдерживается без отключения
• Число полюсов: 1 - предназначен для защиты одной фазы сети
• Номинальная отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до 20 тысяч ампер
• Номинальное напряжение: 400 В - рассчитан на использование в трёхфазных системах с рабочим напряжением до 400 В между фазами
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузок и магнитную от КЗ
• Конструктивное исполнение: стационарное - не предусматривает возможность быстрой замены без демонтажа
• Способ монтажа: монтажная плата - крепится болтами прямо на плату или DIN-рейку через переходную рамку
• Привод: ручной - управление осуществляется вручную через рычаг включения/выключения
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого щита
• Дополнительный расцепитель: независимый минимального напряжения - позволяет удалённо отключить аппарат при снижении напряжения ниже заданного уровня (например, при проседании сети)
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя

Совместимость и монтаж

Автоматический выключатель 1P 80A 20кА монтируется на монтажной плате с помощью болтов. Для удобства сборки рекомендуется использовать DIN-рейку с адаптером, так как он не имеет стандартного крепления на рейку типа C. Подключение проводов - сверху и снизу, с моментом затяжки 1–1,5 Нм. Обязательно соблюдать полярность при подключении входа и выхода. Максимальное сечение подключаемого провода - 50 мм2 медного. Установка возможна только в сухих помещениях с температурой от -25C до +40C. Не допускается монтаж в условиях повышенной влажности, запылённости или воздействия химически активных сред без дополнительной защиты корпуса.

Безопасность и стандарты

Автоматический выключатель 1P 80A 20кА соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован для применения в электроустановках до 1000 В. Конструкция исключает самопроизвольное включение после срабатывания. Наличие независимого расцепителя минимум напряжения повышает безопасность при аварийных режимах сети. Все материалы корпуса - самозатухающие, что предотвращает распространение горения при внутренних отказах.

Преимущества

• Высокая отключающая способность (20 кА) - обеспечивает надёжную защиту даже в местах с высокими токами КЗ
• Термомагнитный расцепитель - точная реакция как на долговременные перегрузки, так и на импульсы КЗ
• Независимый расцепитель минимального напряжения - даёт возможность интеграции в системы автоматизации и дистанционного управления
• Литой корпус - прочный, устойчивый к механическим воздействиям, не требует обслуживания
• Длительная гарантия (5 лет) - подтверждает качество комплектующих и сборки

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от воды и пыли
• Не подходит для многократных операций включения/отключения в час - не является аппаратом частого включения (AC-15)
• Требует внешней защиты при использовании в агрессивных средах (химикаты, пар, конденсат)
• Не совместим с автоматическими системами, требующими модульного крепления на DIN-рейку без адаптера
• Ограничен по количеству полюсов - только 1P, не подходит для трёхфазных линий без нескольких устройств

Примеры использования

• Вводной автомат в ГРЩ жилого дома с однофазным питанием
• Защита силовой линии на конвейере в пищевой промышленности
• Распределительный аппарат в шкафу управления насосной станции
• Цепь питания станка с ЧПУ, где требуется дистанционное отключение при падении напряжения
• Система освещения крупного торгового комплекса с контролируемым отключением при сбоях сети

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - 80 А требует кабель с сечением не менее 25 мм2 меди
• Используйте переходную рамку для монтажа на DIN-рейку, если ваш щит стандартизирован под тип C
• Подключите независимый расцепитель к источнику контроля напряжения - например, к реле контроля фаз или системе UPS
• Не устанавливайте рядом с источниками тепла - нагрев снижает точность срабатывания терморасцепителя
• При замене старого автомата - обязательно отключите питание и проверьте отсутствие напряжения тестером
• Обратите внимание на направление потока тока: вход всегда сверху, выход - снизу, чтобы сохранить координацию защиты
