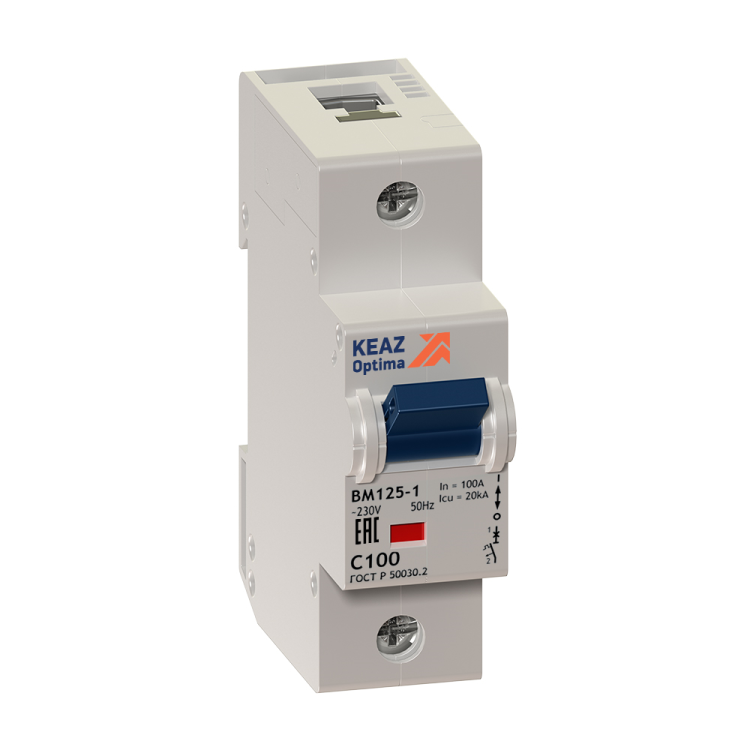

Выключатель автоматический однополюсный OptiDin BM125 100А C 20кА (BM125-1C100-8ln-УХЛ3) | 138535 КЭАЗ

Автоматический выключатель однополюсный 100А C 20кА модульный BM125-1C100-8ln-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот выключатель используется в распределительных щитах с DIN-рейкой, особенно там, где требуется надежная защита мощных нагрузок — например, на входе в оборудование или групповые линии. Модель BM125-1C100-8ln-УХЛ3 соответствует требованиям ГОСТ и рассчитана на работу в суровых условиях благодаря климатическому исполнению УХЛ3.

Назначение и область применения

Автоматический выключатель однополюсный 100А C 20кА модульный BM125-1C100-8ln-УХЛ3 защищает однофазные цепи переменного тока от перегрузок и коротких замыканий. Его применяют в качестве вводного автомата или для защиты мощных потребителей: электрокотлов, систем вентиляции, насосов, конвейеров, сварочных аппаратов и других устройств с высокой пусковой нагрузкой. Подходит для установки в жилых, промышленных и коммерческих объектах.

Технические характеристики

• Номинальный ток: 100 А — максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Характеристика срабатывания: C — срабатывает при токе 5–10 крат от номинала; оптимален для нагрузок с умеренным пуском (например, двигатели, освещение с дросселями).
• Номинальная отключающая способность: 20 кА — способность безопасно прервать ток короткого замыкания до 20 тысяч ампер.
• Номинальное напряжение: 230 В переменного тока (AC); работает при частоте 50 Гц.
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузок).
• Класс токоограничения: 4 — быстродействующий, снижает энергию КЗ, защищая кабель и оборудование.
• Максимальное сечение кабеля: 35 мм² — можно подключать медные провода до этого сечения.
• Степень защиты IP20: защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды — подходит только для внутренней установки в закрытых щитах.
• Климатическое исполнение: УХЛ3 — работает при температуре от –60°C до +40°C, устойчив к влажности и колебаниям температуры.
• Ширина по модулям: 1,5 модуля — занимает 27 мм на DIN-рейке.
• Глубина монтажа: 75 мм — требует достаточного места внутри щита.
• Номинальное импульсное напряжение: 4 кВ — выдерживает кратковременные скачки напряжения, такие как удары молнии или коммутационные помехи.
• Категория перенапряжения: IV — предназначено для установки на входе в здание, в местах с наибольшими рисками перенапряжений.

Совместимость и монтаж

Автоматический выключатель однополюсный 100А C 20кА модульный BM125-1C100-8ln-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, совместимые с медными проводниками сечением до 35 мм². Нельзя использовать алюминиевые провода — они не рекомендованы производителем. Выключатель фиксируется механически, легко вставляется и демонтируется. Обеспечьте доступ к контактам для проверки и обслуживания. Установка возможна только в сухих, хорошо вентилируемых щитах с классом защиты не ниже IP54.

Безопасность и стандарты

BM125-1C100-8ln-УХЛ3 сертифицирован по ГОСТ Р 50030.2-2010 и ТУ3421-040-05758109-2009. Соответствует международному стандарту IEC/EN 60947-2. Имеет дугогасительную камеру, обеспечивающую безопасное гашение дуги при отключении. Класс токоограничения 4 повышает уровень безопасности оборудования и кабелей. Применение в категории перенапряжения IV делает его подходящим для защиты на границе между внешним и внутренним электроснабжением.

Преимущества

• Высокая отключающая способность (20 кА) обеспечивает надежность даже при серьезных авариях.
• Климатическое исполнение УХЛ3 позволяет применять в холодных регионах и неотапливаемых помещениях.
• Класс токоограничения 4 снижает термические и электродинамические воздействия при КЗ.
• Поддержка больших сечений кабелей (до 35 мм²) упрощает подключение мощных линий.
• Произведен на КЭАЗ — один из лидеров рынка модульных автоматов в России, с проверенной долговечностью.

Ограничения применения

• Не предназначен для работы в открытых или влажных местах — степень защиты IP20 исключает использование вне щитов.
• Не подходит для защиты цепей с постоянным током (DC) — только для переменного тока 50 Гц.
• Не рекомендуется для нагрузок с очень высоким пусковым током (например, крупные компрессоры или тяжелые станки) — лучше выбрать характеристику D.
• Не допускается установка в щитах с недостаточной глубиной — требуется минимум 75 мм свободного пространства.
• Не следует использовать в сетях с напряжением выше 230 В — превышение может вызвать пробой изоляции.

Примеры использования

• Вводной автомат в квартирном щите для питания всей квартиры через одну фазу.
• Защита группы мощных нагревательных элементов (электрокотлы, бойлеры).
• Щит на производстве для питания конвейерной линии с несколькими двигателями.
• Распределительный щит на складе с освещением и силовым оборудованием.
• Объекты в северных регионах — благодаря УХЛ3 выключатель сохраняет работоспособность при зимних морозах.

Практические советы

• Выбирая автомат, всегда сравнивайте номинальный ток нагрузки с током автомата — он должен быть равен или чуть больше расчетного тока цепи.
• Проверяйте соответствие сечения кабеля — 35 мм² максимум. Более толстый провод не войдет в зажим.
• При установке в щит с множеством автоматов — учитывайте ширину 1,5 модуля, чтобы правильно спланировать расположение.
• Для систем с частыми пусками (например, насосы) — убедитесь, что характеристика C подходит. Если срабатывает часто — возможно, нужна характеристика D.
• При использовании в холодных условиях — перед запуском проверьте, что внутри щита нет конденсата, особенно после длительного хранения.
• Автомат BM125-1C100-8ln-УХЛ3 от КЭAZ Optima — часть серии OptiDin, которая совместима с другими изделиями этой же линейки — удобно для унификации щитов.
