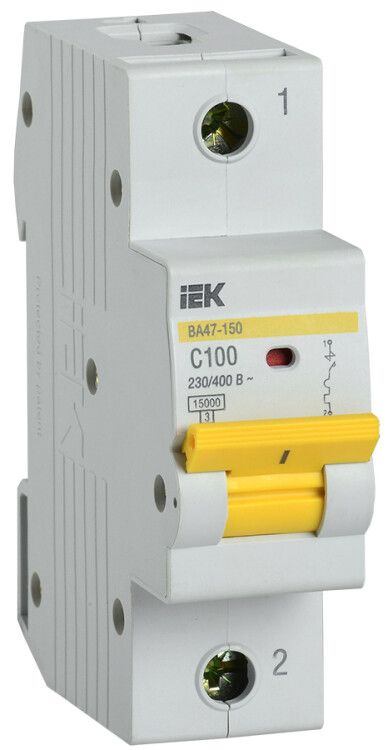

Выключатель автоматический однополюсный ВА47-150 100А C 15кА KARAT | MVA50-1-100-C IEK

Автоматический выключатель модульный ВА47-150 1Р 100А 15кА характеристика C от бренда IEK предназначен для защиты однополюсных цепей переменного тока от перегрузок и коротких замыканий. Этот аппарат из серии KARAT подходит для установки в щитках жилых домов, офисов и промышленных объектов, обеспечивая надежную работу при нагрузке до 100 А.

Назначение и область применения

Автоматический выключатель модульный ВА47-150 1Р 100А 15кА характеристика C защищает группы потребителей - такие как освещение, розеточные контуры, нагревательные приборы и оборудование с умеренным пусковым током. Применяется в качестве входного автомата или группового защиты в этажных и распределительных щитах. Подходит как для бытовых, так и для легкопромышленных условий эксплуатации.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Количество полюсов: 1 - управляет одной фазой сети;
• Номинальная отключающая способность: 15 кА - способен безопасно отключить цепь даже при сверхтоке до 15 000 А;
• Характеристика срабатывания: C - реагирует на перегрузки и КЗ при токах 5–10 кратном от номинала; оптимальна для смешанных нагрузок (например, светильники + компьютеры);
• Номинальное напряжение: 400 В - рассчитан на использование в сетях 230/400 В AC;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Тип тока: переменный (AC) - не постоянным током;
• Степень защиты: IP40 - защищен от доступа инструментов и частиц больше 1 мм, но не герметичен - требует установки внутри закрытого щита;
• Ширина по модулю: 1,5 М - занимает 27 мм места на DIN-рейке;
• Срок службы: 15 лет - гарантирует долгую работоспособность при соблюдении режимов эксплуатации;
• Способ монтажа: на DIN-рейку типа TS35;
• Возможна дополнительная комплектация - можно установить дополнительные контакты, расцепители, блокировки.

Совместимость и монтаж

Автоматический выключатель модульный ВА47-150 1Р 100А 15кА характеристика C монтируется на стандартной DIN-рейке шириной 35 мм. Для подключения используются зажимы с болтовым креплением - рекомендуется затягивать моментом 0,8 Нм. Убедитесь, что сечение провода соответствует требованиям: для медного провода допускаются сечения от 16 до 95 мм2. Обязательно проверьте соответствие габаритов корпуса месту установки - ширина 27 мм позволяет использовать его рядом с другими устройствами в плотном щите.

Безопасность и стандарты

Автоматический выключатель ВА47-150 соответствует международному стандарту IEC 60898-1 и российскому ГОСТ Р 50345. Произведен компанией IEK, которая применяет сертифицированные технологии производства. Отключение происходит благодаря комбинированной системе теплового и электромагнитного расцепления - исключает случайные срабатывания при кратковременных скачках тока.

Преимущества

• Устойчивость к импульсным перегрузкам - характерistica C снижает риск ложных отключений при запуске двигателей или люминесцентных ламп;
• Высокая предельная отключающая способность (15 кА) - обеспечивает безопасность даже при аварийных ситуациях в старых сетях;
• Компактная форма - экономит место в щитке, особенно важна при ограниченном пространстве;
• Поддержка дополнительной комплектации - возможность добавить сигнализацию, удалённое управление или блокировку;
• Долгий срок службы - 15 лет работы без обслуживания при нормальных условиях.

Ограничения применения

• Не для цепей постоянного тока - работает только с переменным током 50 Гц;
• Защита IP40 не предусматривает защиту от воды - нельзя устанавливать вне помещений или в сырых зонах без дополнительной защиты;
• Не подходит для защиты мощных с высокими пусковыми токами (>10×Iн) - лучше выбрать характеристику D;
• Однополюсная конструкция - не используется для трехфазных линий без трёх таких аппаратов;
• Не имеет функции дифференциальной защиты - для защиты от утечек требуется дополнительно установить УЗО.

Примеры использования

• Главный входной автомат в квартирном щитке на 100 А;
• Защита группы розеток в административном здании;
• Щит управления насосной станцией с несколькими потребителями;
• Общий автомат перед распределителем в малом цехе с освещением и слаботочными устройствами.

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная нагрузка всех подключаемых устройств не превышает 100 А - учтите коэффициент спроса;
• При использовании в холодных помещениях - температурный диапазон работы от –25C до +40C - контролируйте окружающую среду;
• Для удобства диагностики используйте модели с окном индикатора положения - он показывает, был ли автомат отключен из-за перегрузки;
• При замене старого аппарата - проверьте, чтобы новый подходил по глубине и форме крепления - некоторые щиты имеют узкий проём;
• Если нужна защита от утечек тока - обязательно сочетайте ВА47-150 с УЗО, а не полагайтесь только на него.
