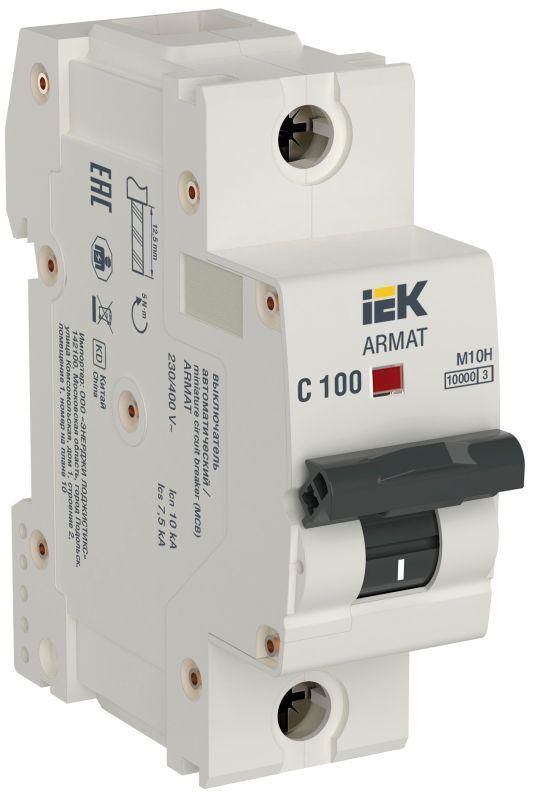

Автоматический выключатель однополюсный M10H 1P C 100A ARMAT | AR-M10H-1-C100 IEK

Автоматический выключатель модульный однополюсный M10H 1P C 100A от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах с DIN-рейкой и рассчитан на работу в условиях высоких нагрузок - например, на входе в здание, у крупных потребителей или в промышленных системах.

Назначение и область применения

Автоматический выключатель модульный M10H 1P C 100A используется для защиты однофазных цепей переменного тока с номинальным напряжением до 400 В. Он срабатывает при длительной перегрузке или внезапном коротком замыкании, предотвращая повреждение проводки и оборудования. Применяется в жилых, офисных и промышленных объектах: для защиты групповых линий, силового оборудования, тепловых насосов, кондиционеров, больших нагревательных приборов и других мощных потребителей.

Технические характеристики

• Номинальный ток: 100 А - позволяет работать с нагрузками до 22 кВт при 220 В
• Номинальное напряжение: 400 В (рабочее), 690 В (изоляция) - безопасно работает даже при кратковременных скачках напряжения
• Отключающая способность: 10 кА - способен отключить цепь при максимальном КЗ до 10 тысяч ампер
• Характеристика расцепителя: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, нагреватели)
• Количество полюсов: 1 - управляет одной фазой
• Сечение подключаемого провода: 1–35 мм2 - поддерживает медные и алюминиевые провода стандартного сечения
• Ширина: 1 модуль - занимает минимальное место на DIN-рейке
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: от –40 C до +70 C - подходит для холодных и жарких помещений
• Частота: 50 Гц - стандартизирован для сетей России и стран СНГ
• Номинальный момент затяжки клемм: 5 Нм - необходимо соблюдать при монтаже для надёжного соединения
• Номинальное импульсное напряжение: 6 кВ - устойчив к кратковременным перенапряжениям
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запылённости

Совместимость и монтаж

Автоматический выключатель M10H 1P C 100A монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или креплений не требуется. Подключение проводов осуществляется через верхние и нижние клеммы, которые поддерживают провода сечением от 1 до 35 мм2. Для надёжного контакта используйте шестигранник на 5 мм и точно соблюдайте момент затяжки 5 Нм. Также возможна установка до четырёх дополнительных устройств серии AUX (блокировки, сигнализации, расцепители) - они крепятся справа от основного аппарата.

Безопасность и стандарты

Автоматический выключатель серии ARMAT M10H соответствует требованиям ГОСТ IEC 60947-2 (для промышленного оборудования) и ГОСТ IEC 60898-1 (для бытового и аналогичного использования). Это гарантирует соответствие международным нормам безопасности, испытаний и долговечности. Конструкция предусматривает двойной разрыв цепи - контакты размыкаются в двух точках, что снижает риск сваривания и повышает надёжность отключения.

Преимущества

• Механизм свободного расцепления обеспечивает мгновенное отключение при аварии - даже при слабом усилии на рычаг
• Увеличенная присоединительная способность - клеммы принимают провода до 50 мм2 при использовании специальных наконечников (не указано в базовой спецификации, но реализовано конструкцией)
• Омеднённая ферромагнитная дугогасительная скоба и две камеры с 24 пластинами - обеспечивают быстрое гашение дуги, продлевая срок службы контактов
• Дугогасительный кокон - дополнительно задерживает и охлаждает плазму дуги
• Индикатор положения контактов - чётко показывает состояние “Вкл./Выкл.”, упрощает диагностику без тестирования
• Усиленный корпус - устойчив к механическим воздействиям и перегреву
• Дополнительный изоляционный кожух - снижает риск случайного прикосновения к клеммам при открытой крышке щита

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +70 C - в таких условиях возможны ложные срабатывания
• IP20 не допускает установку во влажных, пыльных или наружных условиях - обязательно использовать в закрытых щитах
• Не рекомендован для цепей с очень высокими пусковыми токами (например, крупные компрессоры, тяжёлые станки) - лучше выбрать характеристику D
• Не подходит для постоянного тока (DC) - только для переменного тока 50 Гц
• Номинальный ток 100 А требует соответствующего сечения вводного кабеля - минимум 25–35 мм2 меди

Примеры использования

• Главный ввод в квартире или доме с мощными электроплитами и кондиционерами
• Защита линии питания промышленного нагревателя мощностью 20–22 кВт
• Щитовая защита на участке с несколькими станками и насосами
• Входной автомат в распределительном щите торгового центра или складского комплекса

Практические советы

• Выбирая автомат M10H 1P C 100A, проверьте сечение вводного кабеля - он должен выдерживать 100 А (минимум 25 мм2 меди, 35 мм2 алюминия)
• При подключении многожильных проводов используйте наконечники типа НШВИ - это исключит плохой контакт и перегрев
• Не затягивайте клеммы слишком сильно - превышение момента 5 Нм может повредить пластиковые детали
• Если нужна сигнализация состояния, добавьте AUX-модуль - он легко крепится рядом
• Проверяйте индикатор после каждого срабатывания - если он не возвращается в положение “Выкл”, возможно, механизм заблокирован
• Для систем с частыми перегрузками рассмотрите возможность установки термореле или более подходящей характеристики (B или D)
