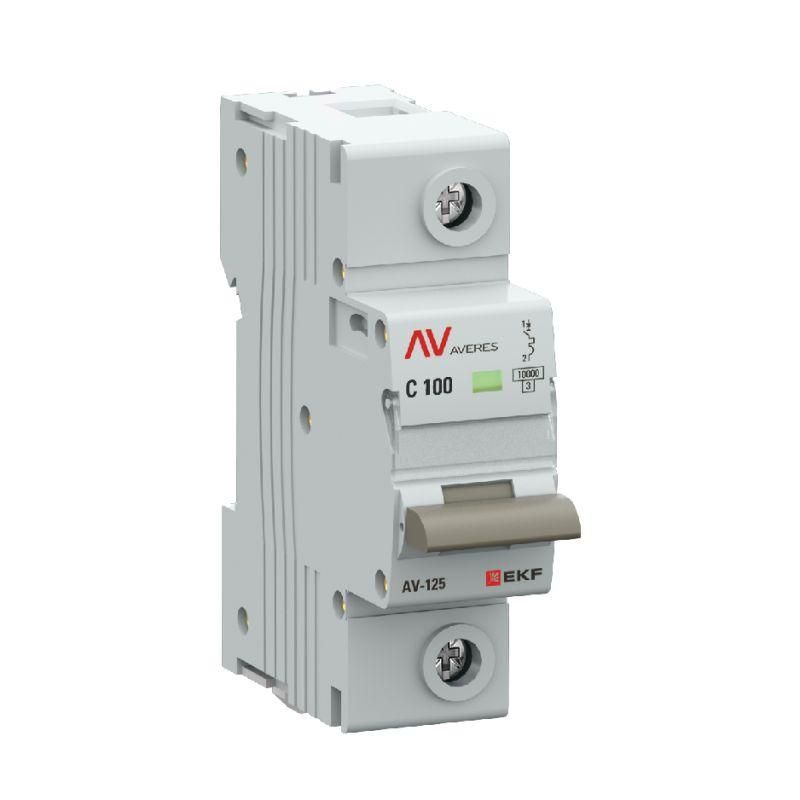

Выключатель автоматический AV-125 1P 100A (C) 10kA AVERES |mcb125-1-100C-av| EKF

Автоматический выключатель 1-полюсный (1P) 100А характеристика C 10кА от бренда EKF, артикул mcb125-1-100c-av, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и общественных объектах. Он сочетает высокую надежность, компактную форму и технологичную конструкцию серии AVERES.

Назначение и область применения

Этот автомат используется для защиты однополюсных цепей переменного тока на напряжение до 230 В. Подходит для установки в распределительных щитках жилых домов, офисов, школ, больниц и других зданий. Применяется там, где требуется защита мощных нагрузок - например, для питания электрокотлов, кондиционеров, нагревательных приборов или группы розеток с большой суммарной мощностью.

Технические характеристики

• Номинальный ток: 100 А - позволяет работать с нагрузками до 23 кВт при 230 В
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (электродвигатели, освещение, нагреватели)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при серьезном КЗ
• Номинальное напряжение изоляции: 660 В - повышенная изоляция для безопасности при скачках напряжения
• Номинальное импульсное напряжение: 6 кВ - защищает от кратковременных перенапряжений
• Сечение провода: 1–25 мм2 - совместим с медными проводниками большого сечения
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочий диапазон температур: –25…+50 C - работает в холодных и жарких помещениях
• Частота: 50 Гц - предназначено для сети стандарта РФ и Европы
• Модульная ширина: 1 модуль - занимает мало места в щите
• Глубина монтажа: 50 мм - требует минимального свободного пространства за DIN-рейкой
• Класс токоограничения: 3 - быстрое ограничение тока КЗ снижает риск повреждения оборудования
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыленности

Совместимость и монтаж

Автоматический выключатель 1-полюсный (1P) 100А характеристика C 10кА устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, рассчитанные на провода сечением от 1 до 25 мм2. Убедитесь, что провод зачищен на 8–10 мм и плотно затянут - слабый контакт вызывает перегрев. Монтаж возможен как вертикально, так и горизонтально. Не рекомендуется устанавливать рядом с источниками тепла выше +50 C. Комплектуется фиксирующим зажимом для удобства сборки щита.

Безопасность и стандарты

Автомат соответствует требованиям ГОСТ IEC 60947-2. Конструкция обеспечивает класс токоограничения 3 - это значит, что при коротком замыкании ток ограничивается быстрее, чем у устройств более низких классов. Это снижает риск возгорания и повреждения кабелей. Наличие механизма мгновенной коммутации исключает зависание контактов при медленном включении/выключении, что увеличивает срок службы и снижает риск образования дуги.

Преимущества

• Механизм мгновенной коммутации - меньше износа контактов, ниже нагрев, долгий срок службы
• Высокая отключающая способность (10 кА) - надежная защита даже в условиях слабой сети
• Узкая форма (1 модуль) - экономия места в щите
• Широкий диапазон рабочих температур - можно использовать в неотапливаемых помещениях
• Поддержка проводов до 25 мм2 - не нужен переходник для толстых кабелей

Ограничения применения

• Не предназначен для постоянной работы при токе выше 100 А - превышение вызовет ложное отключение или выход из строя
• IP20 не защищает от воды и пыли - нельзя устанавливать во влажных местах (ванная, улица, подвал без герметизации)
• Характеристика C не подходит для нагрузок с очень высоким пусковым током (например, крупные насосы или компрессоры) - лучше выбрать характеристику D
• Не имеет функции дифференциальной защиты - для защиты человека необходим отдельный УЗО

Примеры использования

• Защита вводного автомата в квартире с электроплитой и кондиционером
• Щитовая группа для системы отопления с электрокотлом мощностью 18–20 кВт
• Цепь питания нескольких мощных светильников в торговом зале
• Линия для конвейера с двигателем 15 кВт в производственном помещении

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - для 100 А минимум 16 мм2 меди, желательно 25 мм2
• Используйте этот автомат только в паре с УЗО, если есть риск поражения током
• Не устанавливайте несколько автоматов одного типа на одну фазу - это нарушает принцип координации защиты
• При замене старого автомата убедитесь, что DIN-рейка и глубина щита позволяют поместить новый - глубина монтажа 50 мм требует достаточного внутреннего объема
• Проверяйте маркировку перед покупкой: серия AVERES, артикул mcb125-1-100c-av - другие модели EKF имеют другую конструкцию и характеристики
