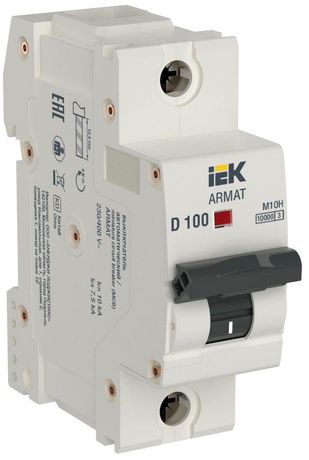

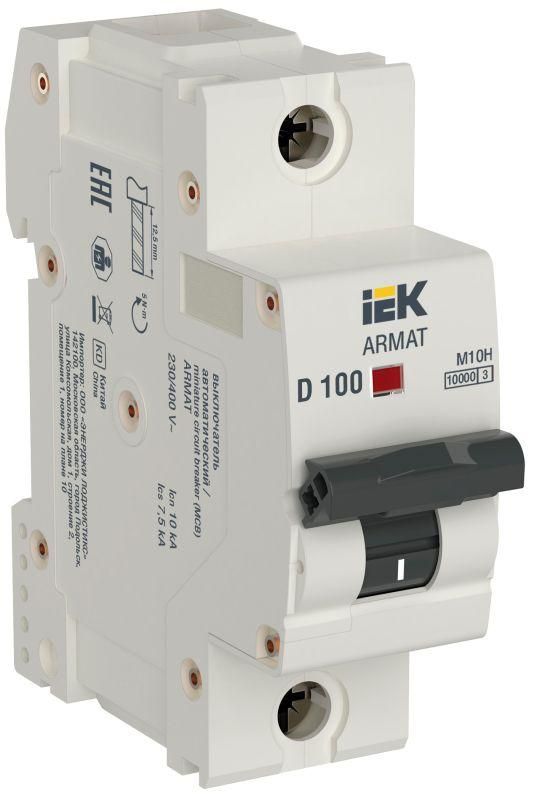

Автоматический выключатель однополюсный M10H 1P D 100A ARMAT | AR-M10H-1-D100 IEK

Автоматический выключатель однополюсный модульный 1P D 100A M10H от IEK предназначен для защиты однофазных цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах с DIN-рейкой и рассчитан на высокие нагрузки - до 100 А. Артикул ar-m10h-1-d100 используется в промышленных и коммерческих объектах, где требуется надежная защита мощных потребителей.

Назначение и область применения

Автоматический выключатель однополюсный модульный 1P D 100A M10H защищает электрические цепи от сверхтоков: длительных перегрузок и внезапных коротких замыканий. Характеристика расцепителя D позволяет ему выдерживать кратковременные пусковые токи - например, при запуске двигателей, компрессоров или сварочных аппаратов. Подходит для защиты силовых линий на предприятиях, в производственных цехах, на насосных станциях, в системах вентиляции и других объектах с высокими пусковыми токами.

Технические характеристики

• Тип: автоматический выключатель, однополюсный, модульный
• Номинальный ток: 100 А
• Количество полюсов: 1
• Род тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции: 690 В
• Номинальная отключающая способность: 10 кА
• Характеристика расцепителя: D - срабатывает при токах 10–20 кратном от номинала
• Ширина: 1 модуль (17,5 мм)
• Сечение подключаемых проводов: 1 – 35 мм2
• Номинальный момент затяжки клемм: 5 Нм
• Рабочая температура: от -40 C до +70 C
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Степень загрязнения: 2 - допустимо умеренное количество пыли и конденсата
• Номинальное импульсное напряжение: 6 кВ
• Способ монтажа: на DIN-рейку

Совместимость и монтаж

Автоматический выключатель однополюсный модульный 1P D 100A M10H устанавливается на стандартную DIN-рейку типа TS35. Ширина 1 модуль позволяет легко размещать его в распределительных щитах рядом с другими устройствами. Клеммы рассчитаны на провода сечением от 1 до 35 мм2 - можно использовать как медные, так и алюминиевые жилы. Для надежного соединения соблюдайте момент затяжки 5 Нм - недостаточно или слишком сильно затянутый зажим снижают долговечность контактов. Устройство совместимо с дополнительными модулями серии AUX: сигнализационными, расцепителями, блокировками - до четырех штук.

Безопасность и стандарты

Автоматический выключатель однополюсный модульный 1P D 100A M10H сертифицирован по ГОСТ IEC 60947-2 (для промышленного оборудования) и ГОСТ IEC 60898-1 (для аналогичных устройств в жилых и коммерческих сетях). Это гарантирует соответствие требованиям безопасности, надежности и испытаний на отключающую способность. Дважды усиленная система дугогашения и повышенная прочность корпуса обеспечивают безопасную работу даже при аварийных режимах.

Преимущества

• Механизм свободного расцепления - обеспечивает мгновенное отключение при любом типе повреждения, вне зависимости от скорости движения рукоятки
• Дугогасительная система с 24 пластинами и омеднённой ферромагнитной скобой - быстро гасит дугу, снижает риск возгорания
• Двойная дугогасительная камера - увеличивает эффективность гашения дуги в два раза
• Увеличенная присоединительная способность - поддерживает провода до 50 мм2 (при использовании специальных наконечников)
• Индикатор положения контактов - четко показывает состояние “Вкл./Выкл.”, упрощает диагностику без вскрытия щита
• Дополнительный изоляционный кожух - предотвращает случайное прикосновение к токоведущим частям при открытой крышке
• Напайки на контактах - минимизируют переходное сопротивление, продлевают срок службы
• Усиленный корпус - устойчив к механическим воздействиям и перепадам температур

Ограничения применения

Автоматический выключатель однополюсный модульный 1P D 100A M10H не предназначен для работы в условиях постоянной влаги, прямого попадания воды или высокой запылённости - степень защиты IP20 исключает использование на улице или в сырых помещениях без дополнительной защиты. Также он не подходит для защиты цепей с очень слабыми пусковыми токами (например, освещение, нагреватели) - для них лучше выбрать характеристику B или C. Не используйте с проводами меньше 1 мм2 - возможен перегрев и плохой контакт. Не применяйте в сетях постоянного тока - только для AC 50 Гц.

Примеры использования

• Защита двигателя насоса в системе водоснабжения (пусковой ток до 800 А)
• Щитовая защита конвейерной линии на заводе
• Линия питания сварочного аппарата с током 100 А
• Распределительный щит промышленного холодильного комплекса
• Цепь питания крупного воздушного компрессора

Практические советы

• Выбирая автомат, проверьте, что сечение кабеля соответствует номинальному току - для 100 А рекомендовано сечение не менее 25 мм2 меди
• Не забудьте про наконечники для проводов большего сечения - до 50 мм2 - они должны быть правильно обжаты
• При установке в щите оставляйте место для дополнительных устройств AUX - они удобны для удаленного управления и сигнализации
• Проверяйте индикатор положения после каждого включения - если он не светится, возможно, механизм заклинило
• Затягивайте клеммы только гаечным ключом с ограничителем момента - не используйте плоскогубцы
• Для условий с частыми скачками напряжения или помехами - убедитесь, что щит имеет хорошую заземляющую шину
