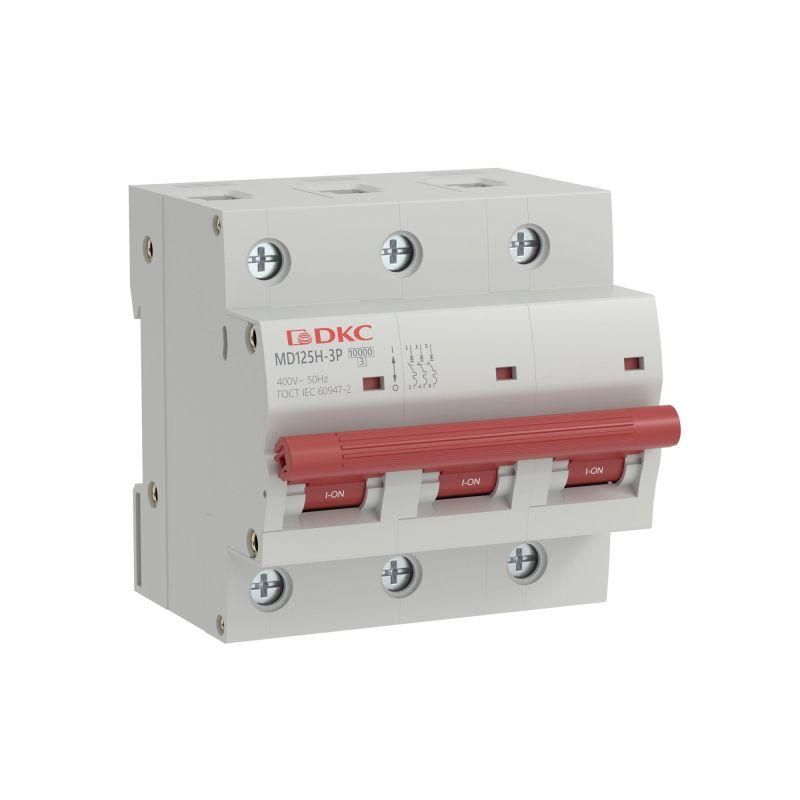

Автоматический выключатель модульный YON max типа MD125H, 6кА, 3 полюса, хар-ка C, 125А | MD125H-3PC125 DKC ДКС

Автоматический выключатель модульный типа MD125H, 10кА или 6кА, 3 полюса, характеристика C, 125А - это надёжное устройство для защиты электрических сетей от перегрузок и коротких замыканий. Произведённый компанией DKC (ДКС) в серии YON max, он предназначен для монтажа на DIN-рейку в распределительных щитах промышленных и жилых объектов.

Назначение и область применения

Автоматический выключатель MD125H используется для защиты силовых цепей переменного тока с номинальным напряжением до 400 В. Подходит для защиты оборудования с умеренно индуктивной нагрузкой - таких как двигатели, насосы, системы вентиляции, конвейеры и освещение. Также применяется в качестве главного входного автомата или группового устройства в щитах жилых домов, офисов, торговых центров и объектов социальной инфраструктуры. Может использоваться для ручного включения и отключения цепей, хотя не предназначен для частых операций.

Технические характеристики

• Номинальный ток: 125 А
• Количество полюсов: 3
• Номинальная отключающая способность: 10 кА (при коротком замыкании)
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с пусковыми токами (например, двигатели)
• Номинальное напряжение: 400 В AC, частота 50 Гц
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 10 кВ - обеспечивает устойчивость к скачкам напряжения
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на оборудование
• Модульная ширина: 4,5 модуля (13,5 мм на модуль)
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Рабочая температура: от -25 C до +40 C
• Степень загрязнения: 3 - допустимо использование в помещениях с повышенной запылённостью (например, цеха, склады)
• Поперечное сечение подключаемого провода: до 50 мм2
• Глубина монтажа: 77,3 мм
• Категория перенапряжения: IV - предназначено для установки на входе электроустановки, где возможны наибольшие переходные процессы

Совместимость и монтаж

MD125H монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с фиксатором, рассчитанные на медные провода сечением до 50 мм2. На корпусе нанесены схемы: указаны рекомендованная глубина зачистки изоляции и момент затяжки контактных болтов - это исключает перетягивание и плохой контакт. Устройство совместимо с другими элементами серии YON max: дифференциальными автоматами, УЗО, реле и коммутационными аппаратами того же бренда. Все компоненты имеют унифицированный дизайн, что упрощает сборку щита.

Безопасность и стандарты

Автоматический выключатель соответствует международным нормам IEC 60947-2 и российским ГОСТ Р 50030.2. Применяемые материалы корпуса - армированный стекловолокном полиамид, не поддерживающий горение. Класс токоограничения 3 и категория перенапряжения IV обеспечивают безопасность даже при аварийных режимах. Устройство прошло испытания на 8000 циклов включения/отключения под нагрузкой и 20 000 механических циклов - вдвое больше требований стандарта.

Преимущества

• Высокая надёжность: проверенные 20 000 механических циклов и 8000 электрических - срок службы значительно выше аналогов
• Удобный монтаж: схемы на корпусе помогают правильно подготовить провод и затянуть зажимы без лишних инструментов
• Эргономичный дизайн: единый стиль всей линейки YON max упрощает обслуживание и визуальный контроль
• Ударопрочный корпус: материал с семью заклёпками повышает механическую прочность и предотвращает деформацию
• Селективная защита: возможность координации с автоматами других характеристик (B, D) для точного отключения только аварийного участка
• Гарантия 5 лет - подтверждает качество производства и контроль на всех этапах

Ограничения применения

• Не предназначен для работы в условиях постоянной влажности, пылевых или химически активных сред - степень защиты IP20 не обеспечивает герметичность
• Не следует использовать в системах с частыми ручными включениями (более 10–15 раз в день) - это сокращает срок службы механизма
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, больших трансформаторов или мощных сварочных аппаратов) - для них требуется характеристика D
• Требуется соблюдение условий температурного режима: ниже -25 C или выше +40 C может изменить время срабатывания

Примеры использования

• Главный автомат в этажном щите многоквартирного дома
• Защита группы двигателей на производственной линии
• Щит управления конвейерной системой в логистическом центре
• Распределительный щит торгового центра с несколькими контурами освещения и розеток
• Вводной автомат в коттедже с трёхфазным питанием

Практические советы

• Выбирая MD125H, убедитесь, что ваша сеть имеет достаточную отключающую способность - 10 кА подходит для большинства городских и промышленных сетей; если есть сомнения - проверьте данные сети у энергосбыта
• При подключении проводов сечением 50 мм2 используйте наконечники - они улучшают контакт и предотвращают повреждение жил
• Избегайте установки рядом с источниками тепла (например, нагревательными приборами) - это влияет на точность срабатывания
• При сборке щита сочетайте этот автомат с другими устройствами серии YON max - так вы получите согласованную систему защиты и упростите будущее обслуживание
• Проверяйте соответствие номинального тока нагрузки: 125 А - это максимум, реальная нагрузка должна быть на 15–20 % меньше для длительной работы
