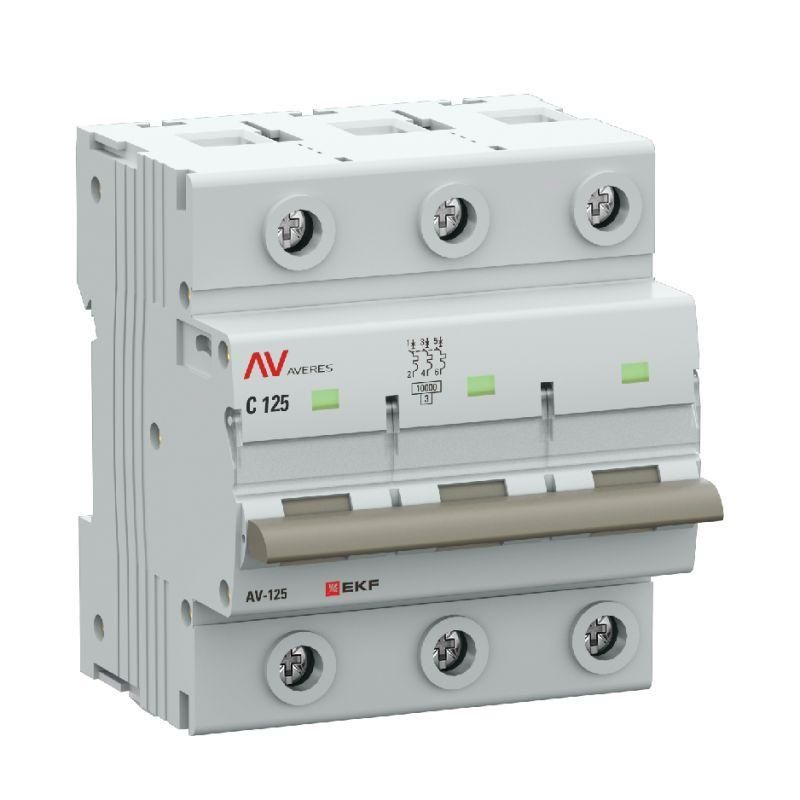

Выключатель автоматический AV-125 3P 125A (C) 10kA AVERES |mcb125-3-125C-av| EKF

Автоматический выключатель 3-полюсный (3P) 125А характеристика C 10кА от бренда EKF, артикул mcb125-3-125c-av, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных системах переменного тока. Он сочетает надёжную коммутацию, высокую отключающую способность и компактную модульную форму, что делает его удобным решением для распределительных щитов в промышленных и бытовых объектах.

Назначение и область применения

Автоматический выключатель 3-полюсный (3P) 125А характеристика C 10кА используется для защиты трёхфазных линий от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в распределительных щитах зданий, производственных участках, на станках, насосных станциях и других объектах с трёхфазным питанием 400 В. Применяется там, где требуется надёжная защита оборудования и предотвращение аварийных ситуаций.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 400 В AC - рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель способен безопасно прервать;
• Характеристика срабатывания: C - тип зависимости тока срабатывания от нагрузки; подходит для нагрузок с умеренным пусковым током, например, двигатели, освещение, нагреватели;
• Класс токоограничения: 3 - быстродействующий класс, снижающий энергию КЗ за счёт мгновенного размыкания контактов;
• Количество полюсов: 3 - все три фазы одновременно отключаются при срабатывании;
• Номинальное напряжение изоляции: 660 В - максимальное напряжение, которое может выдерживать изоляция без пробоя;
• Сечение проводника: 1–25 мм2 - допустимый диапазон площади поперечного сечения подключаемых медных проводов;
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды; подходит только для внутренней установки в закрытых щитах;
• Номинальное импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения, например, от молний или коммутационных помех;
• Рабочая температура: от –25 C до +50 C - позволяет использовать в неотапливаемых помещениях, на улице внутри щита;
• Модульная ширина: 3 модуля - занимает 54 мм в DIN-рейке (стандарт 18 мм на модуль);
• Глубина монтажа: 50 мм - минимальное расстояние от лицевой панели щита до задней стенки устройства;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги (например, в обычном помещении с контролируемой влажностью);
• Возможна дополнительная комплектация - можно установить дополнительные контакты, расцепители, блокировки.

Совместимость и монтаж

Автоматический выключатель 3-полюсный (3P) 125А характеристика C 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, рассчитанные на провода сечением от 1 до 25 мм2. Убедитесь, что провода зачищены на 10–12 мм и плотно затянуты - слабый контакт вызывает перегрев. Монтаж возможен в любом положении, но рекомендуется вертикальное расположение для лучшей теплоотдачи. Устройство совместимо с другими элементами серии AVERES: дополнительные контакты, сигнализаторы состояния, блокираторы - легко устанавливаются сверху или сбоку.

Безопасность и стандарты

Автоматический выключатель EKF AVERES соответствует требованиям ГОСТ IEC 60947-2 - международному стандарту на низковольтные выключатели. Класс токоограничения 3 и номинальная отключающая способность 10 кА обеспечивают соответствие современным нормам безопасности. Конструкция исключает самопроизвольное отключение и гарантирует точное срабатывание даже при колебаниях температуры. Напряжение изоляции 660 В даёт запас прочности против перенапряжений.

Преимущества

• Механизм мгновенной коммутации - контакты размыкаются за доли секунды, независимо от того, как быстро человек дергает ручку; это снижает износ и повышает срок службы;
• Уменьшенное тепловыделение благодаря эффективной конструкции контактной группы - меньше риск перегрева в щите;
• Компактность - всего 3 модуля, экономит место в щите;
• Поддержка дополнительной комплектации - возможность добавления функций без замены основного устройства;
• Широкий диапазон рабочих температур - работает в холодных и жарких условиях, в том числе в неотапливаемых помещениях.

Ограничения применения

• Не предназначена для работы во влажных, пыльных или открытых местах - степень защиты IP20 не защищает от воды и пыли;
• Не подходит для цепей с очень высоким пусковым током (например, крупные тяжёлые двигатели) - характеристика C может не справиться с частыми ложными срабатываниями;
• Не следует применять в сетях с постоянным током - устройство рассчитано только на переменный ток 50 Гц;
• Не рекомендуется для установки в щитах с плохой вентиляцией - при работе на пределе 125 А необходим достаточный воздушный зазор вокруг аппарата.

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 55 кВт в цеху;
• Распределительный щит торгового центра с несколькими контурами освещения и розеток;
• Щитовая на производстве с конвейерами, насосами и нагревательными элементами;
• Объекты ЖКХ - подключение ввода в многоквартирный дом, если есть трёхфазный ввод и нужна защита всех фаз одновременно.

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля соответствовало заявленному диапазону 1–25 мм2 - слишком толстый провод не войдёт в зажим, слишком тонкий - будет греться;
• Избегайте установки рядом с источниками тепла - перегрев снижает реальный порог срабатывания;
• Если планируете подключать несколько автоматов подряд, учитывайте глубину монтажа 50 мм - не забудьте про свободное пространство за щитом;
• Для обслуживания используйте только отвертки с изолированными ручками - работа с токоведущими частями требует соблюдения правил электробезопасности;
• При замене старого автомата - сравните характеристики: номинальный ток, тип C, отключающую способность 10 кА - они должны совпадать или быть выше, чем у прежнего устройства.
