Автоматический выключатель модульный YON max типа MD125H, 6кА, 4 полюса, хар-ка D, 80А | MD125H-4PD80 DKC ДКС

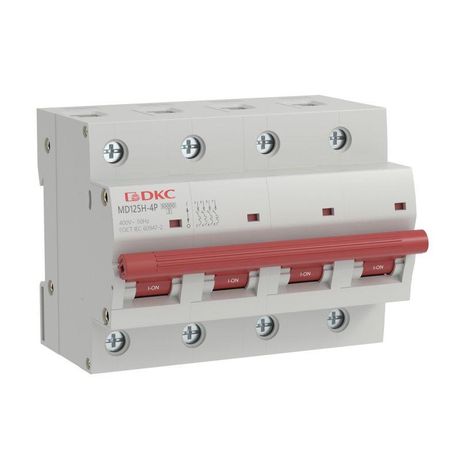

Автоматический выключатель MD125H-4PD80 серии YON MAX - четырёхполюсный модульный аппарат на 80 А с характеристикой D и отключающей способностью 10 кА, предназначенный для защиты мощных трёхфазных цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и подходит для промышленных и коммерческих объектов.

Назначение и область применения

MD125H-4PD80 используется для защиты трёхфазных электрических сетей с высокими пусковыми токами - например, двигателей, насосов, компрессоров, конвейеров и других тяжёлых нагрузок. Подходит для распределительных щитов в производственных помещениях, торговых центрах, ЖКХ, больницах и школах. Также допускает ручное включение и отключение цепей, что делает его универсальным элементом управления.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 4 (три фазы + нейтраль)
• Характеристика срабатывания: D - устойчив к длительным пусковым токам (до 10–20 I_n)
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Номинальное напряжение: 400 В переменного тока (AC), частота 50 Гц
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 10 кВ - защищён от скачков напряжения
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от воды и пыли
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на сеть
• Категория перенапряжения: IV - рассчитан на использование в местах с высоким уровнем переходных процессов (например, на входе в здание)
• Количество модулей DIN: 6
• Глубина монтажа: 77,3 мм
• Рабочий диапазон температур: от –25 C до +40 C
• Максимальное сечение подключаемого провода: 50 мм2
• Поддерживает коммутацию нейтрального проводника - ноль тоже отключается при срабатывании

Совместимость и монтаж

MD125H-4PD80 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной не менее 77,3 мм. Устройство совместимо с другими аппаратами серии YON MAX - можно собирать щиты с однотипными выключателями, УЗО и реле. Клеммы рассчитаны на медные провода сечением до 50 мм2; рекомендуется использовать наконечники НШВИ для многожильных проводов. Обеспечьте достаточный зазор вокруг аппарата для теплоотвода - особенно при групповой установке нескольких устройств.

Безопасность и стандарты

MD125H-4PD80 соответствует требованиям международных стандартов IEC/EN 60947-2. Корпус изготовлен из армированного стекловолокном полиамида - материал устойчив к механическим повреждениям, возгоранию и воздействию химикатов. Сертифицирован для работы в условиях загрязнения уровня 3 - подходит для помещений с пылью, влагой и масляными брызгами. Коммутация нейтрали обеспечивает повышенную безопасность при обслуживании - все проводники полностью отключаются.

Преимущества

• Увеличенная отключающая способность (10 кА) - выше, чем у многих аналогичных устройств (6 кА), что важно для крупных объектов
• Характеристика D позволяет работать с оборудованием, имеющим высокие пусковые токи - двигатели, сварочные аппараты
• Коммутация нейтрального проводника - исключает опасность сохранения потенциала на нулевой шине после отключения
• Прочный корпус с 7 заклёпками - устойчив к ударам и вибрациям
• Гарантия производителя 5 лет - подтверждает надёжность конструкции
• Возможность дополнительной комплектации - можно установить блоки сигнализации, расцепители, дополнительные контакты

Ограничения применения

• Не предназначен для использования вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для постоянного регулярного включения/выключения - не является контактором
• Работает только при температуре не ниже –25 C - не применяется в холодных складах или на открытых площадках зимой
• Не имеет встроенной защиты от утечек тока - для защиты людей нужен отдельный УЗО
• Максимальное сечение провода 50 мм2 - не подходит для кабелей большего диаметра

Примеры использования

• Защита главного ввода в торговом центре с несколькими кондиционерами и лифтами
• Щит питания производственного участка с тремя асинхронными двигателями по 30 кВт каждый
• Распределительный щит многоэтажного дома с системой вентиляции и насосами
• Электрооборудование котельной - управление циркуляционными насосами и топливными насосами

Практические советы

• Выбирая MD125H-4PD80, проверьте, чтобы номинальный ток нагрузки был не более 80 А - лучше иметь запас 10–15%
• При сборке щита используйте одинаковые устройства серии YON MAX - так проще диагностировать отказы и менять детали
• Перед подключением убедитесь, что нейтральный проводник подключён правильно - он тоже будет отключаться при аварии
• Для условий с высокой вибрацией (станки, компрессоры) дополнительно закрепите щит на раме
• Если планируете подключать кабель сечением 50 мм2 - используйте качественные наконечники и затягивайте клеммы моментом 1,5–2,0 Нм
• MD125H-4PD80 - не замена УЗО! Для защиты от поражения током обязательно установите отдельное устройство дифференциального тока
