Автоматический выключатель модульный YON max типа MD125H, 6кА, 4 полюса, хар-ка C, 80А | MD125H-4PC80 DKC ДКС

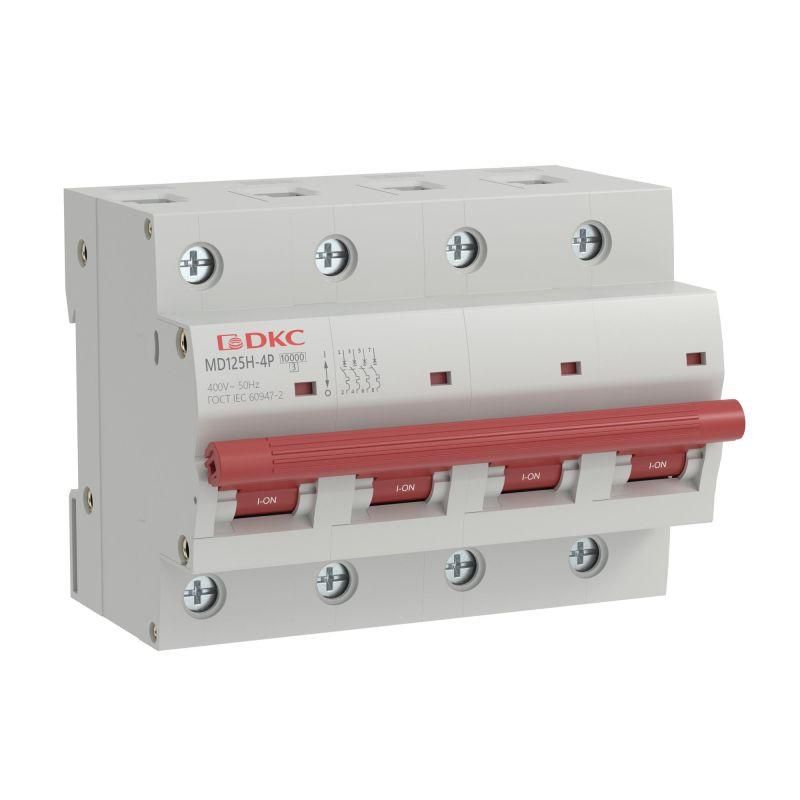

Автоматический выключатель MD125H-4PC80 серии YON MAX - четырёхполюсный модульный аппарат на 80 А с характеристикой C и отключающей способностью 10 кА, предназначенный для защиты сетей переменного тока от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

MD125H-4PC80 используется для защиты электрических цепей с током до 80 А в системах переменного тока 400 В, 50 Гц. Применяется там, где требуется надёжная защита от перегрузок и коротких замыканий, а также ручное управление питанием. Подходит для распределительных щитов в многоэтажных домах, торговых центрах, офисах, коттеджах и объектах социальной инфраструктуры. Может использоваться в качестве главного входного автомата или для защиты мощных групповых линий - например, питания кондиционеров, насосов, нагревательных устройств.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 4 (все полюса коммутируются, включая нейтраль)
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, бытовые приборы, малые двигатели)
• Номинальное напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 10 кВ
• Частота: 50 Гц
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижает термическое воздействие на провода
• Категория перенапряжения: IV - предназначен для установки на входе электроустановки, где возможны высокие переходные процессы
• Поперечное сечение подключаемого провода: до 50 мм2
• Количество модулей DIN: 6 (занимает 6 стандартных модулей шириной 17,5 мм каждый)
• Глубина монтажа: 77,3 мм
• Рабочая температура: от -25 C до +40 C
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временного конденсата
• С коммутируемым нейтральным проводником: да - нейтраль размыкается вместе с фазами

Совместимость и монтаж

MD125H-4PC80 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Устанавливается в шкафах с достаточным свободным пространством - глубина монтажа составляет 77,3 мм, учтите её при выборе корпуса щита. Для подключения используйте медные провода сечением до 50 мм2. Обеспечьте плотный контакт зажимов - перегрев возникает при слабом затягивании. Нейтральный проводник коммутируется, поэтому не применяйте этот автомат вместо двухполюсного устройства, если требование нормативов предписывает разрывать только фазу.

Безопасность и стандарты

Автомат соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Конструкция выполнена из армированного стекловолокном полиамида - материал устойчив к механическим повреждениям, огню и повышенной влажности. Класс токоограничения 3 и категория перенапряжения IV обеспечивают безопасность даже при аварийных режимах. Сертифицирован для работы в условиях степени загрязнения 3 - подходит для помещений с пылью, влажностью и возможными брызгами.

Преимущества

• Удобный монтаж благодаря стандартному формату DIN и четко оформленным зажимам
• Коммутация нейтрали - позволяет полностью отключить цепь, что важно для безопасности обслуживания
• Высокая отключающая способность (10 кА) - обеспечивает надёжную работу в местах с большой токовой составляющей КЗ
• Ударопрочный корпус с 7 заклёпками - увеличенная механическая прочность против внешних воздействий
• Гарантия производителя 5 лет - подтверждает качество сборки и материалов
• Широкий диапазон рабочих температур - работает в неотапливаемых помещениях зимой

Ограничения применения

• Не предназначен для частого ручного включения/выключения - рассчитан на редкие операции; для часто переключаемых цепей используйте контакторы
• IP20 - нельзя использовать во влажных, открытых или пыльных местах без дополнительной защиты (корпуса IP54+)
• Характеристика C - не подходит для оборудования с очень высокими пусковыми токами (например, большие асинхронные двигатели); для них нужна характеристика D
• Не рекомендован для постоянной работы при температуре выше +40 C - при превышении возможны ложные срабатывания
• Не является УЗО - не защищает от утечек тока на землю; для этого требуется отдельное устройство

Примеры использования

• Главный ввод в квартире или коттедже с трёхфазным питанием
• Защита группы мощных потребителей: кондиционеры, тепловые завесы, системы вентиляции
• Щитовая на этаже многоквартирного дома - распределение энергии по комнатам и лифтам
• Электрощит на складе или производственной площадке с трёхфазными станками
• Объекты социальной инфраструктуры: школы, поликлиники, детские сады - как часть основной защиты

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - максимальное 50 мм2. Меньшее сечение - риск перегрева, большее - невозможность качественного зажима
• При монтаже в щитах с ограниченной глубиной - выбирайте модели с задним креплением или используйте угловые крепления
• Если в цепи есть двигатель с пуском под нагрузкой - убедитесь, что характеристика C достаточно. При частых срабатываниях при запуске - рассмотрите замену на характеристику D
• Не устанавливайте MD125H-4PC80 рядом с источниками тепла - он чувствителен к температуре окружающей среды
• При необходимости можно дополнительно оборудовать автомат вспомогательными контактами (по запросу) - функционал расширяемый
• Проверяйте маркировку перед установкой: серия YON MAX, артикул md125h-4pc80, бренд DKC - совпадение всех данных исключает ошибку заказа
