Автоматический выключатель модульный YON max типа MD125H, 6кА, 3 полюса, хар-ка D, 80А | MD125H-3PD80 DKC ДКС

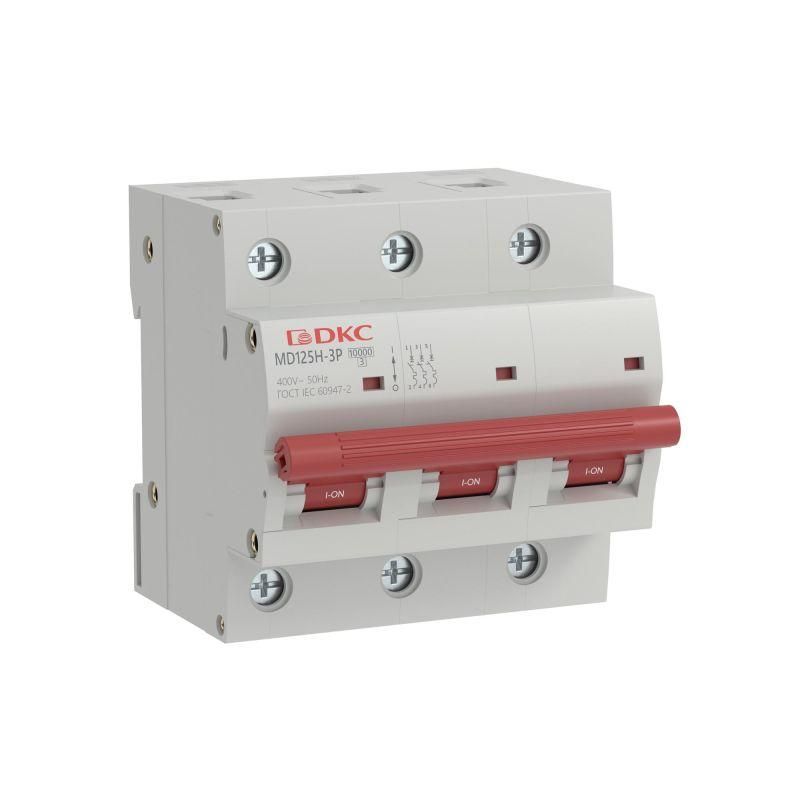

Автоматический выключатель модульный MD125H-3PD80 серии YON MAX - устройство для защиты электрических цепей от перегрузок и коротких замыканий, рассчитанное на ток 80 А и три полюса. Подходит для монтажа на DIN-рейку в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Автоматический выключатель MD125H-3PD80 предназначен для защиты силовых цепей с высокими пусковыми токами - например, двигателей, насосов, компрессоров, сварочных аппаратов. Характеристика D позволяет выдерживать кратковременные перегрузки при запуске оборудования без ложных срабатываний. Устройство применяется в системах электроснабжения зданий: торговых центрах, производственных помещениях, ЖКХ, коттеджах и объектах социальной инфраструктуры. Также используется для ручного включения и отключения нагрузки, хотя не предназначено для частых операций.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 3
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: D - срабатывает при токах от 10 до 20 кратных номинальному, что исключает ложные отключения при пуске мощной нагрузки
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальное напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 10 кВ - устойчив к скачкам напряжения, таким как грозовые импульсы
• Частота: 50 Гц
• Максимальное сечение подключаемого провода: 50 мм2
• Ширина по модулям: 4,5 модуля (соответствует стандартному шагу DIN-рейки)
• Глубина монтажа: 77,3 мм - требует достаточного места внутри щита
• Рабочий температурный диапазон: от –25 C до +40 C
• Степень защиты IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока КЗ до безопасного уровня
• Категория перенапряжения: IV - предназначена для установки на входе электроустановок, где возможны самые высокие переходные процессы
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временного конденсата

Совместимость и монтаж

MD125H-3PD80 устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Ширина 4,5 модуля занимает место трёх однополюсных автоматов. Для подключения используйте провода сечением до 50 мм2 - клеммы рассчитаны на плотное зажатие без повреждения жил. Монтаж выполняется в щите с глубиной не менее 77,3 мм. Обеспечьте свободный доступ к рычагу включения/выключения. Автомат совместим с другими изделиями серии YON MAX - можно использовать одинаковые фиксаторы, крышки и дополнительные модули (например, блокировки, сигнализацию).

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Конструкция выполнена из армированного стекловолокном полиамида - материал устойчив к механическим воздействиям, не распространяет горение и сохраняет целостность даже при нагреве. Сертифицирован для работы в условиях класса загрязнения 3 и категории перенапряжения IV, что делает его подходящим для установки в распределительных щитах первого уровня.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных авариях
• Характеристика D - оптимальна для индуктивных нагрузок с большими пусковыми токами
• Прочный корпус с 7 заклёпками - устойчив к ударам и деформации
• Поддержка проводов до 50 мм2 - позволяет подключать массивные кабели без переходников
• Гарантия производителя 5 лет - подтверждает качество сборки и материалов
• Совместимость с аксессуарами серии YON MAX - легко расширить функциональность (блокировка, дистанционное управление)

Ограничения применения

• Не предназначен для установки во внешних или влажных помещениях - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для частого ручного включения/отключения - предназначен для защиты, а не для регулярного управления
• Работает только при температуре выше –25 C - в холодных регионах требуется установка в отапливаемом помещении
• Не подходит для сетей постоянного тока - только для переменного тока 50 Гц
• Требует минимум 77,3 мм глубины щита - не впишется в узкие корпуса

Примеры использования

• Защита двигателя насоса в системе водоснабжения многоквартирного дома
• Щитовая защита ввода в торговую точку с кондиционерами и освещением
• Линия питания сварочного аппарата на производстве
• Распределительный щит котельной с циркуляционными насосами
• Электрооборудование складского комплекса с крупными вентиляторами и лифтами

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 50 мм2 максимум; меньшие сечения тоже подходят, но не забудьте правильно затянуть клеммы
• При группировке нескольких автоматов в одном щите соблюдайте минимальный интервал между ними - особенно при работе на пределе тока
• Для сложных систем используйте дополнительные модули: контакты сигнализации сработки или блокировки для безопасности обслуживания
• Не устанавливайте MD125H-3PD80 рядом с источниками тепла - рабочая температура не должна превышать +40 C
• При замене старого автомата - убедитесь, что новый имеет ту же характеристику D и аналогичную отключающую способность
