Автоматический выключатель модульный YON max типа MD63S, 4,5кА, 2 полюса, хар-ка D, 16А | MD63S-2PD16 DKC ДКС

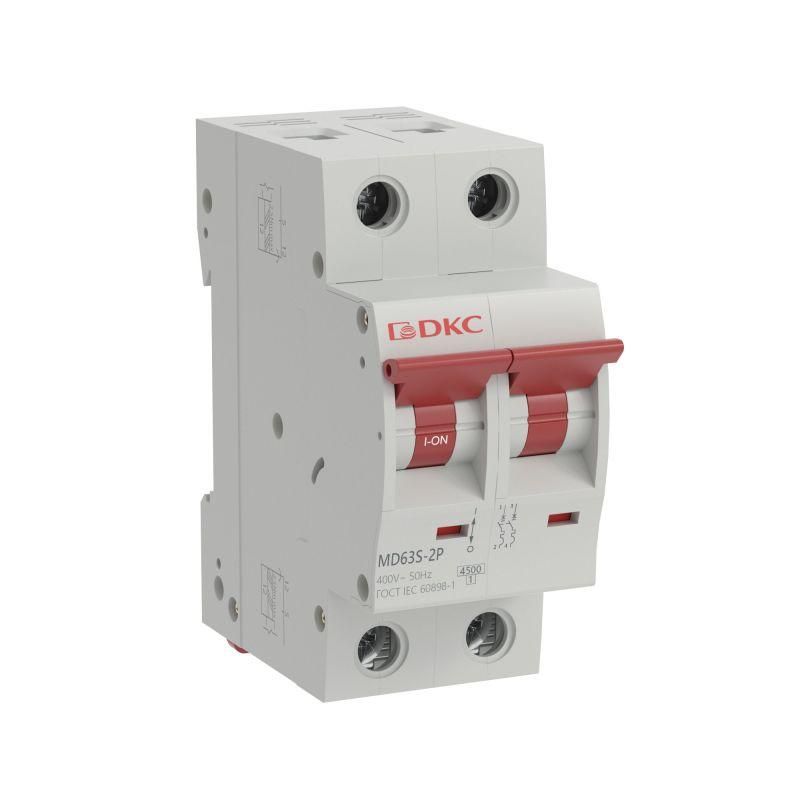

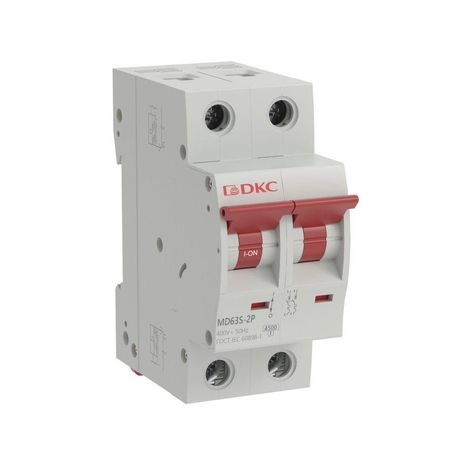

Автоматический выключатель DKC (ДКС) MD63S-2PD16 - двухполюсный модульный аппарат с номинальным током 16 А и характеристикой D, предназначенный для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях переменного тока 400 В. Устройство совместимо с DIN-рейкой и имеет селективную защиту, что делает его подходящим решением для распределительных щитов в жилых и общественных зданиях.

Назначение и область применения

Автоматический выключатель DKC (ДКС) MD63S-2PD16 защищает электрические цепи от повреждений, вызванных длительной перегрузкой или внезапным коротким замыканием. Он предназначен для установки в распределительных щитах, где требуется одновременное отключение фазы и нейтрали - например, в группах розеток, мощных приборов или систем освещения с коммутируемым нейтральным проводником.

Подходит для использования в жилых домах, квартирах, коттеджах, торговых центрах, школах, больницах и других объектах социальной инфраструктуры. Особенно эффективен там, где подключены устройства с высокими пусковыми токами - такие как насосы, компрессоры, сварочные аппараты или системы вентиляции.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может пропускать без срабатывания.
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и нейтраль, обеспечивая безопасное отключение всей цепи.
• Отключающая способность: 4,5 кА - способность гасить дугу при аварийном токе короткого замыкания до 4500 А.
• Характеристика срабатывания: D - реагирует на высокие пусковые токи (до 10–20 крат от номинала), идеально для оборудования с индуктивными нагрузками.
• Номинальное напряжение: 400 В AC - работает в трёхфазных сетях с линейным напряжением 400 В.
• Номинальное напряжение изоляции: 500 В - уровень, при котором сохраняется электроизоляция между токоведущими частями.
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый).
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ.
• Поперечное сечение провода: до 25 мм2 - позволяет подключать медные провода большого сечения, включая шины и многожильные кабели.
• Степень защиты IP20: защита от доступа пальцев и твердых предметов, но не от воды - применяется только внутри закрытых щитов.
• Рабочая температура: от -25C до +40C - допустимый диапазон для установки в неотапливаемых помещениях, таких как подвалы или технические этажи.
• Класс токоограничения: 1 - минимальное время срабатывания при КЗ, снижает тепловую нагрузку на проводку.
• Категория перенапряжения: IV - рассчитан на использование в местах с наибольшими рисками скачков напряжения (например, на входе в здание).
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным выбросам напряжения, таким как молнии или коммутационные помехи.

Совместимость и монтаж

Автоматический выключатель DKC (ДКС) MD63S-2PD16 монтируется на стандартную DIN-рейку шириной 35 мм. Его двухмодульная конструкция легко помещается в любые типовые распределительные щиты. Подключение осуществляется через верхние и нижние зажимы - можно подводить провода с любой стороны, что удобно при сборке щита.

Обратите внимание: поскольку выключатель имеет коммутируемый нейтральный проводник (1P+N), важно правильно подключить фазу и ноль - неправильная полярность может нарушить работу защиты. Для этого используйте цветовую маркировку: фаза - коричневый/черный, нейтраль - синий.

Не требует специальных инструментов - затяжка клемм выполняется обычной отверткой. Номинальное сечение провода до 25 мм2 позволяет использовать как одножильные, так и многожильные кабели без предварительной обжимки.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Сертифицирован для работы в условиях степени загрязнения 3 - то есть в помещениях с повышенной запылённостью, например, в мастерских или на складах.

Класс перенапряжения IV и импульсное выдерживание 4 кВ обеспечивают надёжную защиту от внешних перенапряжений, включая те, которые возникают при попадании молнии в ЛЭП. Это особенно важно для вводных автоматов в зданиях.

Преимущества

• Удобный монтаж: компактный корпус и четкая фиксация на DIN-рейке позволяют быстро собирать и обслуживать щиты.
• Надёжность: механический ресурс и термобиметаллический элемент проверены на долговечность - устройство служит десятки тысяч циклов включения/выключения.
• Селективная защита: характеристика D исключает ложные срабатывания при пуске двигателей и другого оборудования с высоким пусковым током.
• Эргономичный дизайн: рычаг управления крупный, хорошо виден даже в слабом свете; положение “On/Off” чётко обозначено.
• Ударопрочность: корпус изготовлен из самозатухающего пластика, устойчив к механическим воздействиям при монтаже и эксплуатации.
• Гарантия 5 лет: производитель предоставляет длительную гарантию, подтверждая качество материалов и сборки.

Ограничения применения

Выключатель DKC (ДКС) MD63S-2PD16 нельзя устанавливать вне закрытых щитов - степень защиты IP20 не предусматривает защиту от влаги, пыли или брызг. Также он не предназначен для частого ручного включения/выключения - это задача для рубильников или контакторов.

Не рекомендуется использовать в качестве основного автомата на вводе в дома с мощностью более 10–12 кВт - для таких случаев лучше выбрать аппарат с более высокой отключающей способностью (6 кА или выше).

Не подходит для цепей постоянного тока (DC) - работает только с переменным током 50 Гц.

Примеры использования

• Защита группы розеток в кухне с подключенными микроволновкой, кофе-машиной и холодильником.
• Автомат для питания кондиционера или сплит-системы с высоким пусковым током.
• Щитовая защита в офисе для серверной или сети видеонаблюдения.
• Вводной автомат в коттедже, если система заземления TN-C-S и требуется отключение нейтрали.
• Цепь освещения с люминесцентными светильниками и дросселями, имеющими значительные пусковые токи.

Практические советы

• Выбирая автомат, всегда проверяйте соответствие сечения кабеля и номинала выключателя - для 16 А достаточно кабеля 2,5 мм2 меди, но при длинных линиях или высоких температурах лучше взять 4 мм2.
• При установке в щит с несколькими автоматами следите за порядком: вводной - справа, затем - по убывающей мощности потребителей.
• Если планируете будущее расширение - оставьте один свободный модуль рядом с этим автоматом для возможной замены или добавления защиты.
• Не забудьте про маркировку: этикетка на корпусе должна указывать назначение цепи (например, “Кухня”, “Кондиционер”).
• Проверяйте плотность затяжки клемм - недостаточно затянутый контакт нагревается, слишком сильная затяжка может повредить пластиковую часть зажима.
