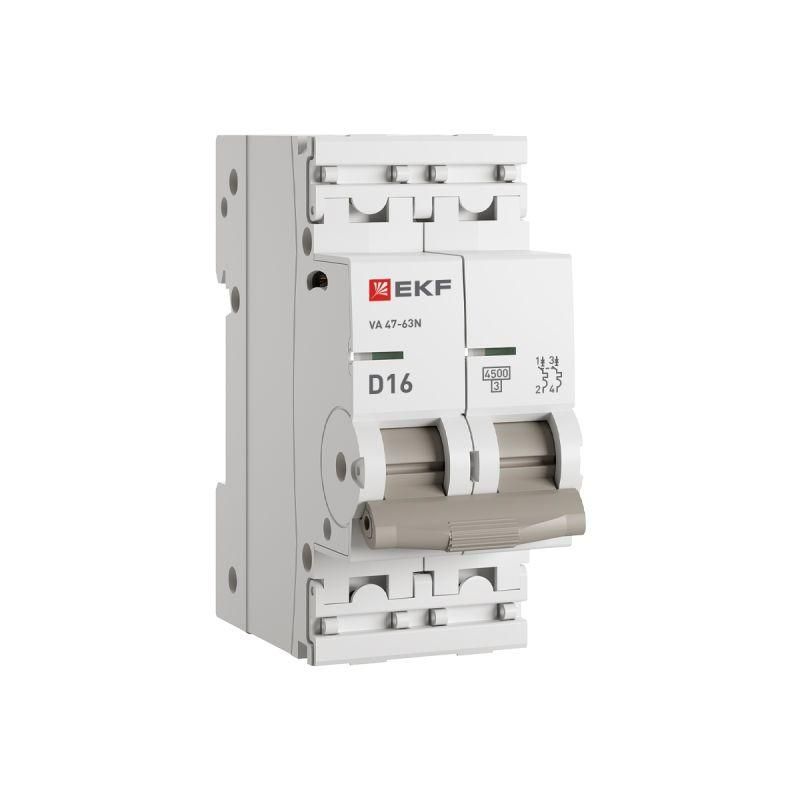

Автоматический выключатель ВА 47-63N 2P 16А (D) 4,5 кА PROXIMA - M634216D EKF

Автоматический выключатель ВА 47-63N 2P 16А 4,5 кА от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах жилых, офисных и промышленных объектах. Модель ВА 47-63N 2P 16А 4,5 кА отличается надёжной конструкцией, совместимостью с DIN-рейкой и возможностью подключения как медных, так и алюминиевых проводов.

Назначение и область применения

Автоматический выключатель ВА 47-63N 2P 16А 4,5 кА защищает однофазные сети переменного тока с частотой 50–60 Гц. Он применяется в бытовых и промышленных электроустановках: для защиты групп освещения, розеточных контуров, оборудования на конвейерах, насосах, маломощных станках. Подходит для установки в щитах с ограниченным пространством благодаря компактной модульной ширине 2 модуля.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 2 (L+N, с коммутируемым нейтральном)
• Номинальное напряжение: 230 В (рабочее), 660 В (изоляционное)
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: D - для нагрузок с высоким пусковым током (электродвигатели, трансформаторы)
• Тип тока: переменный (AC)
• Частота: 50–60 Гц
• Сечение подключаемых проводников: 1–16 мм2 (медь и алюминий)
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Рабочая температура: от –40 C до +55 C
• Номинальное импульсное напряжение: 4 кВ
• Модульная ширина: 2 модуля (стандартная для DIN-рейки)
• Глубина монтажа: 72 мм
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влаги
• Количество дугогасительных пластин: 9 - снижают риск возгорания при отключении

Совместимость и монтаж

Автоматический выключатель ВА 47-63N 2P 16А 4,5 кА монтируется на стандартную DIN-рейку типа TS35. Устройство фиксируется защёлкой - достаточно плотно прижать корпус к рейке до характерного щелчка. Клеммы позволяют подключать провода как сверху, так и снизу, что упрощает организацию проводки в плотных щитах. Для соединения подходят как медные, так и алюминиевые проводники. Винты имеют повышенный момент затяжки (3 Нм), что гарантирует прочный контакт без перетяга. Пломбируемый механизм клемм позволяет запечатывать устройство после монтажа - предотвращает несанкционированное вскрытие.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60898-1. Литая лицевая панель изготовлена из самозатухающего пластика - не поддерживает горение. Индикаторное окно показывает реальное положение контактов: «ON» - включено, «OFF» - отключено. Это важно для диагностики и безопасности при обслуживании. Коммутируемый нейтральный проводник повышает безопасность при отключении цепи - оба провода разъединяются одновременно.

Преимущества

• Удобное двунаправленное подключение проводов - упрощает сборку щита
• Встроенные пломбы клемм - исключают доступ к проводам без инструментов
• Повышенный крутящий момент винтов (3 Нм) - минимизирует риск ослабления контакта
• Цветной индикатор состояния контактов - наглядно показывает, включен или отключен аппарат
• 9 дугогасительных пластин - эффективнее гасят дугу при аварийном отключении
• Усиленный корпус с заклёпками - увеличивает механическую жёсткость и долговечность
• Поддержка алюминиевых проводов - расширяет возможности монтажа в старых сетях

Ограничения применения

Автоматический выключатель ВА 47-63N 2P 16А 4,5 кА не предназначен для работы во влажных помещениях без дополнительной защиты - степень IP20 не защищает от брызг и пыли. Не рекомендуется использовать в условиях постоянного воздействия металлической пыли, агрессивных паров или экстремальных температур ниже –40 C и выше +55 C. Также он не подходит для трёхфазных систем - требуется модель с 3 или 4 полюсами. Отключающая способность 4,5 кА недостаточна для крупных промышленных объектов с высоким током КЗ - там требуются устройства с 6 кА и более.

Примеры использования

• Защита группы розеток в квартире или офисе
• Контур питания светильников в торговых залах
• Щитовая защита маломощного станка с асинхронным двигателем
• Распределительный щит на производстве с использованием алюминиевой проводки
• Обеспечение отключения нейтрали в системах TN-S и TN-C-S

Практические советы

• При подключении алюминиевых проводов используйте переходные наконечники - это продлит срок службы контакта
• Не забудьте проверить глубину монтажа (72 мм): убедитесь, что в щите есть место для свободного открывания дверцы
• При установке нескольких аппаратов рядом - соблюдайте минимальный интервал между ними, чтобы не перегревались соседние автоматы
• Используйте индикатор на лицевой панели для быстрого определения причины отключения - не всегда это перегрузка
• Пломба клемм должна применяться только после завершения всех работ - её можно снять лишь специальным инструментом
• Для систем с высокой вероятностью скачков напряжения (например, на участках с плохим качеством электроснабжения) рассмотрите возможность установки дополнительного УЗИП
