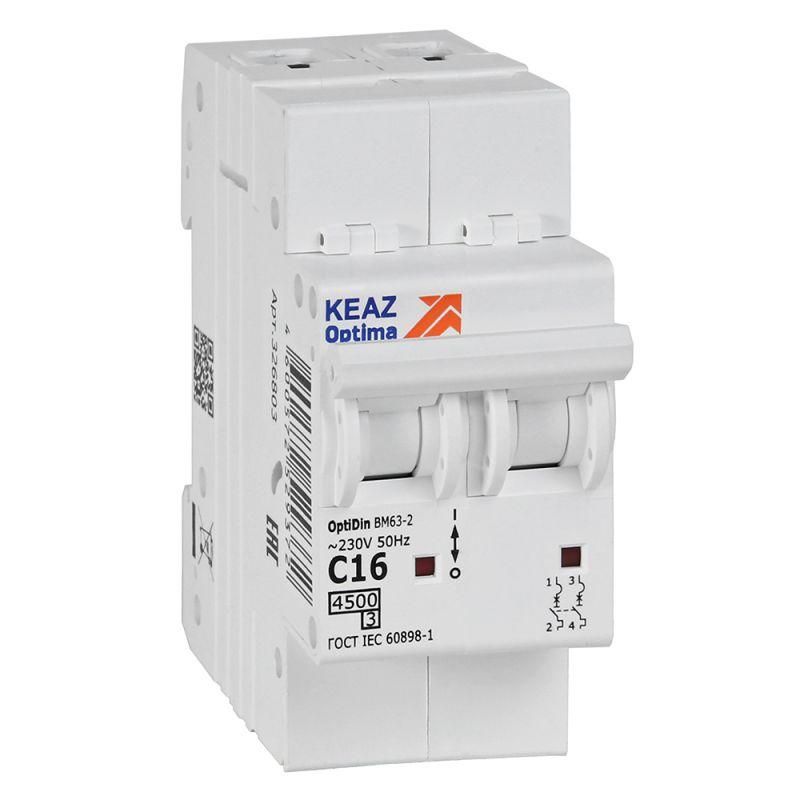

Выключатель автоматический двухполюсный 16А C 4,5кА AC OptiDin BM63-2C16-4,5-УХЛ3 - 326803 КЭАЗ

Автоматический выключатель модульный двухполюсный 16А C 4,5кА AC BM63-2C16-4,5-УХЛ3 — устройство для защиты электропроводки от перегрузок и коротких замыканий в бытовых и распределительных щитах. Произведён компанией КЭАЗ в серии OptiDin BM63, рассчитан на работу в условиях умеренного климата и совместим с DIN-рейкой.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 16А C 4,5кА AC BM63-2C16-4,5-УХЛ3 предназначен для защиты групповых цепей в жилых помещениях: квартирах, этажных и распределительных щитах. Он обеспечивает безопасную коммутацию нагрузки до 16 А и отключение при аварийных ситуациях — перегреве проводов или коротком замыкании. Подходит для питания розеточных групп, освещения, бытовой техники и других однофазных потребителей.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 2 — одновременно отключает фазу и ноль, что повышает безопасность при обслуживании.
• Характеристика срабатывания: C — оптимальна для бытовых нагрузок с умеренным пусковым током (например, светильники, холодильники, зарядные устройства).
• Номинальная отключающая способность: 4,5 кА — способен безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц — соответствует сетям в России и странах СНГ.
• Ширина: 2 модуля (36 мм) — занимает два стандартных места на DIN-рейке.
• Сечение провода: 1–25 мм² — позволяет подключать медные провода от тонких до мощных, включая многожильные.
• Степень защиты IP20 — защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри закрытого щита.
• Рабочая температура: от –70 °C до +60 °C — допускает эксплуатацию в неотапливаемых помещениях, но не на улице.
• Имеет коммутируемый нейтральный проводник — ноль также размыкается при отключении, что важно для безопасности ремонта.
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения, таким как удары молнии в ЛЭП.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 16А C 4,5кА AC BM63-2C16-4,5-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания — никаких болтов или креплений не требуется. Глубина монтажа составляет 75 мм — учтите этот размер при выборе корпуса щита. Выключатель совместим со всеми изделиями серии OptiDin BM63 и BM125, поэтому легко дополняется другими автоматами, УЗО или реле контроля напряжения. Для подключения используйте провода сечением 1–25 мм²; зажимы рассчитаны на надёжное соединение даже с многожильными проводами.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей бытового и аналогичного назначения. Компоненты изготовлены из самозатухающих материалов, обеспечивают пожаробезопасность. Наличие коммутируемого нулевого контакта снижает риск поражения током при проведении работ. Применение в щитах с уровнем загрязнения 2 (обычные внутренние условия без запыления и влаги) гарантирует долгую службу без отказов.

Преимущества

• Двухполюсное исполнение — полностью отключает цепь, исключая опасность наличия потенциала на нуле после отключения.
• Характеристика “C” — идеально балансирует чувствительность к перегрузкам и устойчивость к пусковым токам бытовой техники.
• Высокая отключающая способность (4,5 кА) — обеспечивает надёжную защиту даже в старых домах с высокими токами КЗ.
• Поддержка широкого диапазона сечений проводов — удобно при замене или модернизации проводки.
• Совместимость с системой OptiDin — позволяет собирать щиты из единой линейки компонентов без проблем с совмещением.

Ограничения применения

• Не предназначен для установки на открытом воздухе — степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендован для цепей с высокими пусковыми токами (например, мощные насосы, компрессоры, сварочные аппараты); для них лучше выбрать характеристику D.
• Максимальная частота включений — до 30 раз в сутки; частые ручные переключения могут сократить срок службы.
• Не используется в цепях постоянного тока — работает только с переменным током 50 Гц.
• Не подходит для помещений с повышенной влажностью (ванная, баня) без дополнительной защиты в герметичном корпусе.

Примеры использования

• Защита группы розеток в спальной комнате или кухне.
• Отключение осветительной сети на этаже в многоэтажном доме.
• Щитовая защита в новостройке или капитально отремонтированной квартире.
• Дополнение щита с УЗО для создания полноценной системы защиты по принципу “дифференциальная защита + автомат”.

Практические советы

• При замене автомата проверьте соответствие сечения входящего и выходящего провода — не используйте провода меньше 1 мм² или больше 25 мм².
• Обязательно отключите питание перед монтажом. После установки проверьте плотность затяжки клемм — слабый контакт вызывает нагрев.
• Если в щите уже установлены другие автоматы серии OptiDin BM63, можно использовать одинаковые модели — они точно совпадают по форме и расположению клемм.
• Для увеличения надёжности в местах с нестабильным напряжением рекомендуется сочетать этот автомат с реле контроля напряжения.
• Не забудьте про маркировку: пометьте автомат как “розетки”, “освещение” или “кухня” — это ускоряет поиск при аварии.
