Выключатель автоматический двухполюсный 10А C 4,5кА AC OptiDin BM63-2C10-4,5-УХЛ3 - 326802 КЭАЗ

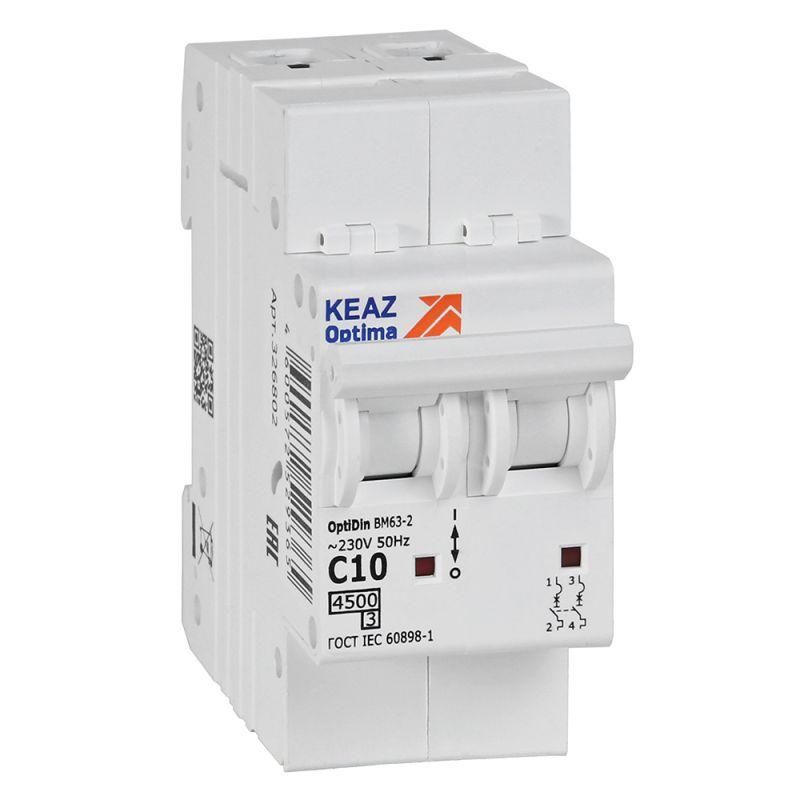

Автоматический выключатель модульный двухполюсный 10А C 4,5кА AC BM63-2C10-4,5-УХЛ3 — устройство для защиты электрических цепей от перегрузок и коротких замыканий. Разработан для установки в жилых и общественных распределительных щитах, совместим с DIN-рейкой и рассчитан на работу в условиях умеренного климата. Бренд КЭАЗ Optima обеспечивает надежность, а артикул BM63-2C10-4,5-УХЛ3 однозначно идентифицирует модель в каталогах.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 10А C 4,5кА AC BM63-2C10-4,5-УХЛ3 предназначен для защиты бытовых и коммунальных электросетей напряжением до 230 В переменного тока. Он защищает проводку от перегрузок и коротких замыканий, позволяет вручную включать и отключать нагрузку до 30 раз в сутки. Подходит для установки в квартирных, этажных и распределительных щитах жилых домов, офисов и малых объектов.

Технические характеристики

• Номинальный ток: 10 А — максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 2 — отключаются одновременно фаза и нейтральный проводник.
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током: освещение, бытовые приборы, насосы, вентиляторы.
• Номинальная отключающая способность: 4,5 кА — способен безопасно прервать ток короткого замыкания до этой величины.
• Род тока: переменный (AC), 50 Гц — соответствует сетям России и стран СНГ.
• Номинальное напряжение: 230 В — рабочее напряжение сети, изоляция рассчитана на то же значение.
• Количество модулей DIN: 2 — занимает два стандартных модуля (17,5 мм каждый) на рейке.
• Сечение провода: 1–25 мм² — поддерживает подключение медных проводов этого диапазона.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов более 12,5 мм; не защищен от воды и пыли.
• Рабочий температурный диапазон: от –70 °C до +60 °C — допустима эксплуатация в холодных помещениях, включая неотапливаемые.
• Класс токоограничения: 3 — высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку.
• Категория перенапряжения: IV — рассчитан на использование в местах подключения к распределительному щиту, где возможны скачки напряжения.
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и временной проводящей влаги (например, конденсат).
• Номинальное импульсное напряжение: 4 кВ — выдерживает кратковременные импульсы, например, от грозовых разрядов.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 10А C 4,5кА AC BM63-2C10-4,5-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания на верхнюю часть рейки — зажимы расположены снизу корпуса. Для подключения используются винтовые клеммы, доступные после снятия крышки. Глубина монтажа составляет 75 мм — учтите свободное пространство внутри шкафа. Выключатель имеет возможность коммутации нейтрали — важно соблюдать полярность при подключении. Совместим со всеми изделиями серии OptiDin BM63 и BM125.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных ситуациях. Наличие отключения нейтрали исключает риск сохранения потенциала на нагрузке при отключении. Применение в жилых помещениях подтверждает соответствие требованиям ПУЭ и СП 31-110.

Преимущества

• Двухполюсное отключение — полностью разрывает цепь, включая ноль, что повышает безопасность при обслуживании.
• Высокая отключающая способность 4,5 кА — гарантирует надёжную работу даже при значительных токах КЗ в старых сетях.
• Широкий диапазон температур — можно использовать в неотапливаемых щитовых, на балконах, в подъездах.
• Поддержка больших сечений проводов (до 25 мм²) — удобно для мощных групповых линий.
• Совместимость с другими элементами OptiDin — легко формировать полноценные щиты с реле, УЗО, контактами.

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, сырости или контакта с водой — степень защиты IP20 требует установки в закрытый щит.
• Не рекомендован для защиты двигателей с высоким пусковым током (например, компрессоры, крупные насосы) — лучше выбрать характеристику D.
• Максимум 30 операций включения/выключения в сутки — не используется как частый рубильник для регулярного управления нагрузкой.
• Не подходит для цепей постоянного тока — работает только с переменным током 50 Гц.

Примеры использования

• Защита группы розеток в спальной комнате.
• Отдельный автомат для кухонной зоны с плитой и микроволновой печью.
• Щит на этаже многоквартирного дома — управление несколькими квартирами.
• Распределительный щит в подвале с освещением и вентиляцией.
• Обеспечение безопасности в щитке на балконе с кондиционером.

Практические советы

• Выбирая автомат, проверьте, чтобы сечение входного кабеля соответствовало заявленному диапазону 1–25 мм² — слишком толстый провод не войдёт в клемму.
• При сборке щита используйте перемычки того же класса — OptiDin BM63 совместим с другими продуктами КЭАЗ, но не всегда с аналогами других брендов.
• Не забудьте про место для вентиляции вокруг автомата — особенно при плотной укладке нескольких устройств.
• Для помещений с высокой влажностью (ванная, баня) применяйте УЗО перед этим автоматом — он сам не защищает от утечек тока.
• Артикул BM63-2C10-4,5-УХЛ3 содержит информацию о климатическом исполнении УХЛ3 — подходит для умеренного и холодного климата, но не для тропиков.
