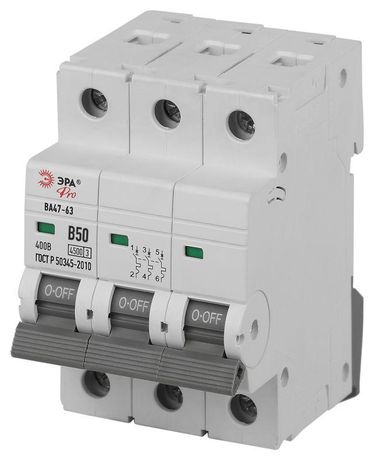

Автоматический выключатель PRO VA63-3P50B4.5 ВА47-63 3P 50А кривая B 4,5кА | Б0059397 ЭРА

Автоматический выключатель ВА47-63 ЭРА - трёхполюсный устройство на 50 А с характеристикой срабатывания B и отключающей способностью 4,5 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Автоматический выключатель ВА47-63 ЭРА защищает электрические сети от повреждений, вызванных перегрузками и короткими замыканиями. Он отключает питание при превышении допустимого тока, предотвращая перегрев проводов и возгорание оборудования. Применяется в распределительных щитах для защиты групповых линий: освещения, розеток, бытовой техники, маломощных двигателей и других нагрузок с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 3 - защищает три фазы одновременно, подходит для трёхфазных сетей 380 В.
• Номинальное напряжение: 400 В - рабочее напряжение переменного тока (AC).
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, идеален для бытовых и офисных нагрузок (например, компьютеры, освещение, зарядные устройства).
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую энергию при КЗ.
• Номинальное напряжение изоляции: 660 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения.
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах.
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к высоковольтным импульсам (молнии, коммутационные выбросы).
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать медные провода от 1 до 25 квадратных миллиметров.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Рабочая температура: от –40 C до +50 C - работает в широком диапазоне температур, включая неотапливаемые помещения.
• Модульная ширина: 3 модуля - занимает 54 мм в DIN-рейке (стандарт 18 мм на модуль).
• Глубина монтажа: 74 мм - требует достаточного места внутри щита для свободной установки и обслуживания.
• Степень загрязнения: 2 - рассчитан на использование в помещениях со слабым загрязнением (пыль, конденсат в допустимых пределах).
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах вторичного уровня (не на входе в здание).

Совместимость и монтаж

Выключатель ВА47-63 ЭРА монтируется на стандартную DIN-рейку 35 мм. Установка возможна как в открытых, так и в скрытых щитах - благодаря компактной глубине 74 мм он легко помещается в большинстве типовых корпусов. Для подключения используются винтовые зажимы, подходящие для проводов сечением 1–25 мм2. Перед монтажом проверьте соответствие сечения провода и плотность затяжки контактов - недостаточно затянутый контакт может нагреваться. Выключатель не имеет функции дистанционного управления - управление только механическое рычагом.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Класс токоограничения 3 и испытание на 4000 кВ импульсного напряжения обеспечивают повышенную безопасность при аварийных ситуациях. Наличие сертификатов ЕАС подтверждает соответствие техрегламентам таможенного союза.

Преимущества

• Надёжное отключение при КЗ благодаря классу 3 токоограничения - снижает риск повреждения проводки.
• Широкий диапазон рабочих температур - можно использовать в холодных или жарких помещениях.
• Совместимость с популярными щитами - стандартная модульная ширина и глубина позволяют легко заменить аналоги.
• Защита всех трёх фаз одновременно - исключает работу системы с одной или двумя фазами при аварии.
• Изготовлен в соответствии с требованиями ЭРА - известного бренда с опытом производства электрооборудования в РФ.

Ограничения применения

• Не подходит для защиты мощных двигателей - характеристика B реагирует слишком рано при пусковых токах (например, насосы, компрессоры).
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне закрытых щитов, на улице или в сырых помещениях без дополнительной герметизации.
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется дополнительно установить УЗО.
• Максимальный ток 50 А - не подходит для главных вводов в дома с большой мощностью (обычно нужен 63 А и выше).

Примеры использования

• Защита группы розеток в квартире или офисе с нагрузкой до 11 кВт (50 А × 220 В).
• Отключение трёхфазного кондиционера или вентилятора с умеренным пуском.
• Щитовая защита освещения в торговой точке или складском помещении.
• Дополнительный автомат в распределительном щите после основного вводного автомата.

Практические советы

• Выбирая автомат ВА47-63 ЭРА, убедитесь, что суммарная мощность подключённых устройств не превышает 11 кВт при 220 В или 33 кВт при 380 В.
• При использовании в щитах с ограниченной глубиной - проверьте, чтобы задняя стенка не мешала защёлке механизма.
• Для защиты от поражения током обязательно используйте этот автомат вместе с УЗО - сам по себе он не отключает утечки тока.
• При замене старого автомата сверьте сечение проводов - если они меньше 1 мм2, потребуется переходник или замена проводки.
• Не устанавливайте несколько автоматов одного типа на одну фазу - это создаёт риски координации и ложных срабатываний.
