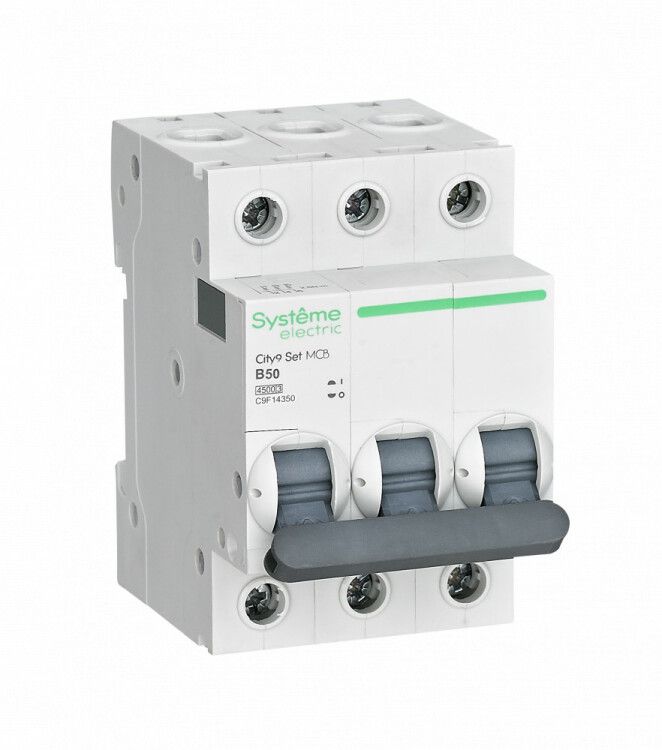

Выключатель автоматический модульный 3п B 50А 4.5кА City9 Set 400В SE C9F14350 APC

Автоматический выключатель модульный трехполюсный 50А B 4.5кА 400В от бренда Systeme Electric (арт. c9f14350) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах с напряжением до 400 В. Этот аппарат встраивается в DIN-рейку и обеспечивает надежную работу в условиях промышленного и коммерческого оборудования.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 50А B 4.5кА 400В защищает трёхфазные сети переменного тока от сверхтоков. Подходит для установки в силовые щиты на объектах с высокой нагрузкой: производственные линии, насосные станции, системы вентиляции, кондиционирования и крупные бытовые устройства. Характеристика B позволяет использовать его там, где пусковые токи умеренные - например, при запуске освещения, нагревательных элементов или малых двигателей.

Технические характеристики

• Количество полюсов: 3 - защита всех фаз одновременно
• Номинальный ток: 50 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Характеристика срабатывания: B - отключение при токах 3–5 × In, оптимально для слаботочных нагрузок
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Напряжение изоляции: 440 В - предельное напряжение, которое не вызывает пробоя изоляции
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Поперечное сечение провода: 1–16 мм2 - допустимый диапазон сечений жил для подключения
• Модульная ширина: 3 М - занимает три стандартных модуля на DIN-рейке (54 мм)
• Глубина монтажа: 45 мм - минимальная глубина шкафа для комфортной установки
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на сеть
• Степень загрязнения: 2 - рассчитан на использование в помещениях со средним уровнем пыли и влажности

Совместимость и монтаж

Автоматический выключатель модульный 50А B 4.5кА 400В (c9f14350) устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место в щите глубиной не менее 45 мм. Подключение проводов выполняется через зажимы с фиксацией винтами - рекомендовано затягивать моментом 1,8 Нм. Все контакты расположены спереди, что удобно для обслуживания. Совместим с другими устройствами серии City9 SET - можно собирать компактные щиты без адаптеров.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-2. Класс токоограничения 3 обеспечивает быстрое прекращение аварийного тока, снижая риск повреждения кабеля и оборудования. Безопасные клеммы предотвращают случайное попадание проводов внутрь механизма. Корпус изготовлен из ударопрочного термостойкого пластика, обеспечивающего механическую прочность даже при внешних воздействиях.

Преимущества

• Механизм «мгновенной коммутации» - быстрое отключение при КЗ, минимизирует повреждения
• Шесть металлических заклёпок - увеличивают долговечность корпуса и устойчивость к вибрациям
• Фиксированные клеммы - исключают контакт с токоведущими частями при работе
• Цифровая маркировка параметров - легко идентифицируются номиналы при визуальном осмотре
• Совместимость с серией City9 SET - унифицированный дизайн и комплектация для масштабируемости щита

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP20 не защищает от воды и пыли
• Характеристика B не подходит для мощных двигателей с высокими пусковыми токами - лучше выбрать C или D
• Работает только с переменным током - не используется в системах постоянного тока
• Не имеет функции дифференциальной защиты - для защиты людей нужен отдельный УЗО
• Максимальное сечение провода - 16 мм2; более толстые жилы требуют переходника или другого аппарата

Примеры использования

• Защита трёхфазного конвейера на пищевом производстве
• Щит питания группы станков с ЧПУ в механическом цехе
• Распределительный щит холодильной установки в торговом центре
• Линия питания системы вентиляции с несколькими вентиляторами
• Подключение электрокотла мощностью до 11 кВт в многоквартирном доме

Практические советы

• Выбирая автоматический выключатель модульный 50А B 4.5кА 400В, проверьте соответствие сечения кабеля - используйте медные жилы 6–10 мм2 для нагрузки 50 А
• При сборке щита оставляйте минимум 10 мм свободного места вокруг аппарата для теплоотвода
• Избегайте установки рядом с источниками тепла - температурный режим влияет на точность срабатывания
• Для защиты человека от поражения током обязательно сочетайте этот аппарат с УЗО
• Проверяйте маркировку перед монтажом: убедитесь, что указаны именно 50 А и характеристика B - путаница с C/D может привести к ложным срабатываниям
• Этот автомат (c9f14350) от Systeme Electric хорошо зарекомендовал себя в сериях City9 SET - он совместим с другими изделиями этой же линейки, что упрощает замену и расширение щита
