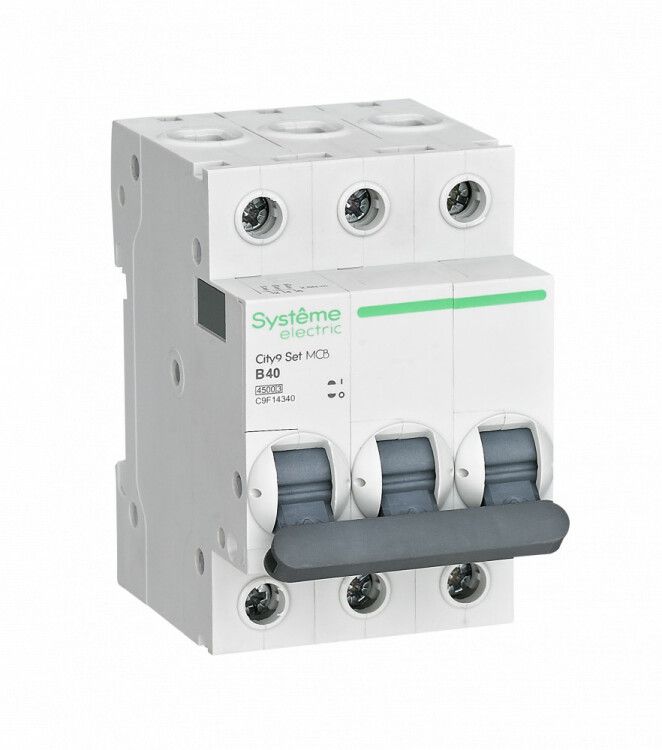

Выключатель автоматический модульный 3п B 40А 4.5кА City9 Set 400В SE C9F14340 APC

Автоматический выключатель City9 Set SE - трёхполюсный модульный аппарат на 40 А с характеристикой B и отключающей способностью 4,5 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Автоматический выключатель City9 Set SE защищает электрические сети переменного тока напряжением до 400 В от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Используется в распределительных щитах зданий, на входе в группы освещения, силовые цепи оборудования, конвейеры, насосы и другие устройства с умеренным пусковым током. Подходит для систем TN-S, TN-C-S, TT.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может держать без срабатывания
• Номинальное напряжение: 400 В (рабочее), 440 В (изоляционное) - обеспечивает безопасную работу в трёхфазных сетях 380–400 В
• Количество полюсов: 3 - защищает все три фазы одновременно
• Характеристика срабатывания: B - реагирует на токи в пределах 3–5 × In, подходит для бытовых и слаботочных нагрузок (например, освещение, компьютеры, малые двигатели)
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток КЗ до этой величины
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; предназначен для внутренней установки в закрытых щитах
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловую и механическую нагрузку на оборудование
• Количество модулей DIN: 3 - занимает 3 стандартных модуля (54 мм шириной)
• Поперечное сечение провода: 1–25 мм2 - позволяет подключить медные кабели от 1 до 25 квадратов
• Глубина монтажа: 45 мм - требует минимум 45 мм свободного места внутри шкафа
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для установки требуется место глубиной не менее 45 мм. Клеммы обеспечивают надёжный контакт с проводами сечением 1–25 мм2 - можно использовать как одножильные, так и многожильные кабели. Перед затяжкой рекомендуется зачистить жилы на 10–12 мм. Автоматический выключатель City9 Set SE не требует дополнительной фиксации - защёлкиваются в рейку с характерным щелчком. Монтаж допускается только в сухих помещениях, где температура не опускается ниже –25 C и не превышает +40 C.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC/EN 60947-2. Конструкция выполнена с учётом требований безопасности: клеммы спроектированы так, что провод не может попасть в заклеммное пространство, исключая риск пробоя. Корпус изготовлен из ударопрочного самозатухающего пластика, устойчивого к нагреву. Наличие 6 металлических заклёпок повышает прочность корпуса при аварийном отключении. Механизм “мгновенной коммутации” гарантирует быстрое разъединение контактов даже при слабом усилии рычага.

Преимущества

• Высокая отключающая способность (4,5 кА) - надёжно работает в условиях возможных КЗ
• Класс токоограничения 3 - снижает риск повреждения кабеля и другого оборудования при аварии
• Защита клемм от доступа проводов - предотвращает случайные замыкания
• Механизм мгновенной коммутации - обеспечивает точное и быстрое отключение, даже при слабом нажатии
• Ударопрочный корпус с металлическими заклёпками - увеличивает срок службы в условиях вибраций
• Совместимость со всеми типами DIN-реек - легко заменяется на аналогичные модели других производителей

Ограничения применения

• Не применяется во внешних установках - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для мощных двигателей с высоким пусковым током - характеристика B сработает раньше времени при запуске насосов, компрессоров
• Не используется в сетях постоянного тока - только для переменного тока 50–60 Гц
• Не рекомендован для помещений с уровнем загрязнения выше 2 - наличие конденсата, масляных паров или значительной пыли может вызвать отказ
• Не предназначен для частого ручного включения/выключения - предназначен для защиты, а не для регулярной коммутации

Примеры использования

• Главный автомат на вводе в квартиру или офисный этаж с нагрузкой до 9 кВт
• Защита трёхфазной группы розеток в мастерской
• Щит управления световым оборудованием в торговом центре
• Линия питания контроллеров, PLC и малых сервоприводов
• Распределительный щит на производстве с преобладанием осветительных и сигнализационных нагрузок

Практические советы

• Выбирая автомат City9 Set SE, проверьте соответствие сечения кабеля - используйте провода 4–10 мм2 для типовой нагрузки 40 А
• Если планируете подключать двигатель - выбирайте характеристику C или D, а не B
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг автомата для теплоотвода
• Не затягивайте клеммы слишком сильно - это повредит медную жилу и снизит контакт
• Проверяйте положение рычага после монтажа - он должен быть чётко в положении ON/OFF, без люфта
• Этот автомат - часть серии City9 SET, поэтому его можно заменить на другой элемент той же серии без переделки щита
