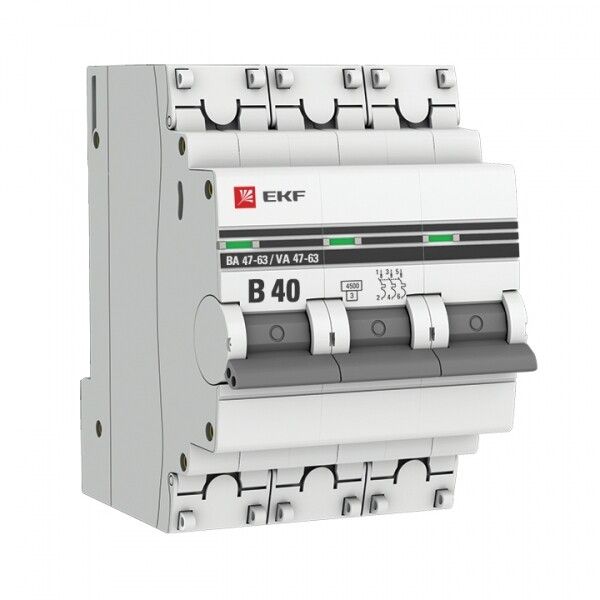

Автоматический выключатель 3P 40А (В) 4,5kA ВА 47-63 EKF PROxima - mcb4763-3-40B-pro

Автоматический выключатель модульный трехполюсный 40А B 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и общественных объектах. Модель ВА 47-63 совмещает надежную конструкцию, простую установку на DIN-рейку и индикацию состояния - идеальный выбор для распределительных щитов.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 40А B 4,5кА ВА 47-63 защищает трёхфазные сети переменного тока с напряжением до 400 В. Применяется в жилых домах, офисах, торговых помещениях и других объектах с распределительными щитами. Подходит для защиты групповых линий питания: кондиционеров, насосов, электрокотлов, промышленного оборудования малой мощности.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для нагрузок с плавным запуском (освещение, бытовые приборы)
• Номинальное напряжение: 400 В AC / 660 В изоляции - рассчитан на работу в трёхфазных сетях 380/220 В
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Количество полюсов: 3 - одновременно отключает все три фазы
• Сечение провода: 1–25 мм2 - подходит для медных проводов стандартного сечения
• Тип расцепителя: тепловой + электромагнитный - защита от длительной перегрузки и мгновенного КЗ
• Ширина по модулю: 3 модуля (54 мм) - занимает 3 места на DIN-рейке
• Глубина монтажа: 41 мм - требует минимального свободного пространства внутри щита
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: –25…+50 C - допустимый диапазон для внутренней установки
• Потери мощности: 6,2 Вт - энергопотребление при работе, влияет на нагрев в плотном щите
• Частота: 50 Гц - для сетей России и стран СНГ
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах
• Норматив: ГОСТ Р 50345-2010 (МЭК 60898-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА 47-63 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких болтов или креплений не требуется. Для подключения используются винтовые зажимы, доступ к которым закрыт пластиковыми крышками. Эти крышки позволяют опломбировать устройство, предотвращая несанкционированное вскрытие. Провода зачищаются на 8–10 мм и затягиваются отверткой. Номинальное сечение 1–25 мм2 позволяет использовать как однопроволочные, так и многожильные провода (с наконечниками при необходимости).

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-2010 и соответствует международному стандарту IEC 60898-2. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. Цветовая индикация на лицевой панели показывает состояние: «ON» - включен, «OFF» - отключен, промежуточное положение - сработал. Усиленный корпус с дополнительными заклёпками предотвращает деформацию при аварийных режимах. IP20 не обеспечивает защиту от воды - не используется во влажных помещениях без дополнительной герметизации щита.

Преимущества

• Пластиковые крышки на зажимах - повышают безопасность и позволяют пломбировать устройство
• Усиленный корпус - меньше вероятность расхождения при ударах или перегреве
• Цветной индикатор - сразу видно, включен или отключен выключатель
• Надёжная ручка управления - легко включить/выключить даже в перчатках
• Серия PROxima - совместима с другими компонентами EKF, упрощает сборку щитов
• Длительная гарантия - 84 месяца (7 лет)

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется для нагрузок с высокими пусковыми токами (например, крупные двигатели) - характеристика B слишком чувствительна; лучше выбрать C или D
• Не работает при напряжении выше 400 В - нельзя применять в сетях 690 В
• Только стационарное исполнение - не подходит для мобильных или перемещаемых систем
• Не имеет функции дифференциального тока - для защиты человека нужен отдельный УЗО

Примеры использования

• Защита трёхфазного кондиционера мощностью до 9 кВт в квартире
• Отключение группы освещения и розеток в торговом зале
• Щитовое оборудование в административном здании для питания серверной или HVAC
• Подключение электрокотла или системы отопления в частном доме
• Распределительный щит на этаже многоэтажного дома

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не используйте провода менее 1 мм2 или более 25 мм2
• При установке нескольких автоматов рядом учтите потери мощности (6,2 Вт каждый) - возможен перегрев в плотно набитом щите
• Для защиты людей от поражения током обязательно сочетайте этот автомат с УЗО
• Если нагрузка содержит двигатель (насос, вентилятор), выбирайте характеристику C вместо B - чтобы избежать ложных срабатываний
• При использовании в холодных помещениях (например, подвале) убедитесь, что температура не ниже –25 C
• Пломбировка через крышки - обязательна для организаций, где требуется контроль доступа к электрооборудованию
