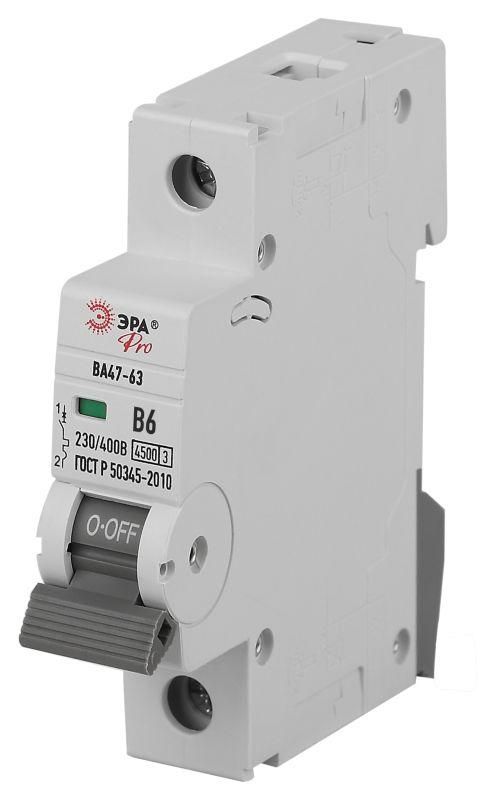

Автоматический выключатель PRO VA63-1P06B4.5 ВА47-63 1P 6А кривая B 4,5кА | Б0059367 ЭРА

Автоматический выключатель ВА47-63 ЭРА - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитках жилых и общественных зданий. Номинальный ток 6 А, кривая срабатывания B, модульная ширина 1. Артикул б0059367.

Назначение и область применения

Автоматический выключатель ВА47-63 ЭРА защищает однополюсные цепи переменного тока от сверхтоков - перегрузок и коротких замыканий. Предназначен для бытовой и легкой промышленной сети 230 В, частотой 50 Гц. Часто используется в щитках квартир, офисов, малых предприятий для защиты освещения, розеточных групп и слаботочных нагрузок до 6 А.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой предназначен прибор.
• Количество полюсов: 1 - управляет одной фазой, подключается в разрыв фазного провода.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 кратном от номинала; оптимальна для домашней техники с умеренным пуском (например, лампы, зарядки, компьютеры).
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ, снижая тепловые повреждения оборудования.
• Номинальное напряжение изоляции: 660 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения выше 230 В.
• Импульсное выдерживаемое напряжение: 4000 кВ - устойчивость к грозовым и коммутационным перенапряжениям.
• Степень защиты IP20 - предохраняет от контакта с пальцами и крупными предметами, но не защищена от пыли и воды. Применяется только внутри закрытых щитков.
• Рабочий диапазон температур: от –40 C до +50 C - позволяет использовать в неотапливаемых помещениях, на чердачных этажах, в подъездных щитах.
• Площадь сечения проводов: 1–25 мм2 - совместим с медными проводниками от 1 до 25 квадратных миллиметров.
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах вторичного уровня (не на входе в здание).
• Модульная ширина: 1 - занимает один стандартный модуль (17,5 мм) в DIN-рейке.
• Глубина монтажа: 74 мм - требует достаточного внутреннего объёма щита для свободного монтажа и обслуживания.
• Тип тока: AC - работает только с переменным током, не постоянным током.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги (обычная ситуация в помещении).

Совместимость и монтаж

Выключатель ВА47-63 ЭРА монтируется на стандартную DIN-рейку шириной 35 мм. Установка возможна как в открытых, так и в закрытых щитах благодаря возможности скрытого монтажа. Для подключения используются винтовые зажимы, которые принимают провода сечением от 1 до 25 мм2. Обязательно соблюдать полярность: фаза подводится к верхнему контакту, выход - к нижнему. Максимальная глубина корпуса - 74 мм, поэтому проверьте вместимость щита перед установкой. Совместим со всеми комплектующими серии ВА47-63: другими автоматами, УЗО, реле контроля напряжения.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Сертифицирован для работы в сетях с классом перенапряжения III и степенью загрязнения 2. Конструкция исключает случайный доступ к токоведущим частям при установленном лицевом элементе. Отключение происходит механически - без внешних источников питания.

Преимущества

• Высокая отключающая способность (4,5 кА) обеспечивает надёжную защиту даже при серьёзных авариях.
• Кривая B идеально сочетается с типовой бытовой нагрузкой - минимизируются ложные срабатывания при запуске холодильников или люминесцентных ламп.
• Широкий диапазон рабочих температур делает его пригодным для установки в неотапливаемых местах.
• Класс токоограничения 3 снижает риск возгорания проводки при КЗ.
• Фиксация на DIN-рейке и компактная форма позволяют плотно укладывать несколько устройств в одном щите.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для переменного тока 50 Гц.
• IP20 не допускает установку во влажных или пыльных местах вне щита (например, на улице, в бане, в цеху с металлической пылью).
• Не предназначено для управления мощностью более 1,4 кВт (при 230 В): превышение тока 6 А вызывает постоянные отключения.
• Не рекомендовано для защиты двигателей, насосов, компрессоров - требуется кривая C или D.
• Не является УЗО - не защищает от утечек тока на землю. Для этого нужен отдельный дифференциальный автомат или УЗО.

Примеры использования

• Защита группы розеток в спальной комнате (телевизор, зарядка телефона, ночник).
• Обеспечение безопасности осветительной цепи в коридоре или холле.
• Щитовая защита для системы видеонаблюдения или Wi-Fi маршрутизатора.
• Дополнительный автомат в распределительном щите многоквартирного дома для отделённой линии.

Практические советы

• Выбирая автомат, всегда сравнивайте суммарную мощность всех подключённых приборов - она должна быть ниже 1,4 кВт (6 А × 230 В = 1380 Вт).
• При замене старого автомата убедитесь, что новый имеет ту же кривую (B) и номинал (6 А); замена на C или D увеличивает риск перегрева проводки.
• Проверяйте сечение проводов: слишком тонкий провод (менее 1 мм2) нельзя подсоединять - он не будет надёжно зажат. Очень толстый (>25 мм2) просто не войдёт в зажим.
• При сборке щита оставляйте место вокруг выключателя - особенно важно для модели с глубиной 74 мм, чтобы не задеть соседние автоматы при открывании крышки.
• Не используйте этот автомат как основной вводный - для него необходима большая отключающая способность (≥6 кА) и кривая C/D.
