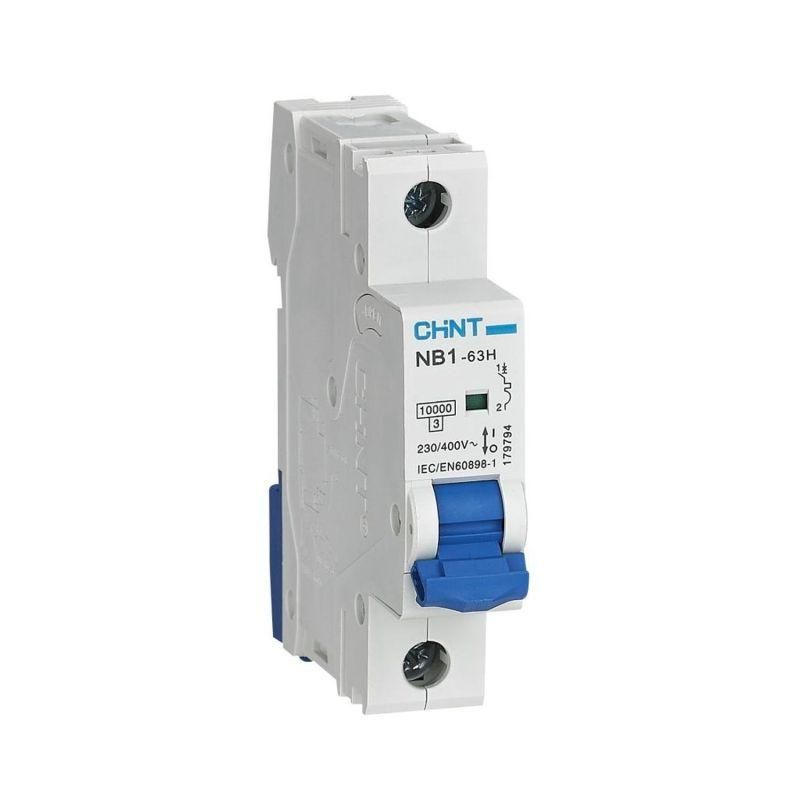

Выключатель автоматический однополюсный NB1-63H 1P 6A 10кА х-ка B (R) | 179779 CHINT

Автоматический выключатель CHINT NB1-63H с номинальным током 6 А и характеристикой B предназначен для защиты бытовых и промышленных электросетей от перегрузок и коротких замыканий. Модульная конструкция позволяет легко устанавливать его в щитах на DIN-рейку, а степень защиты IP20 обеспечивает безопасную работу в закрытых распределительных устройствах.

Назначение и область применения

Выключатель CHINT NB1-63H используется для защиты однофазных цепей переменного тока с напряжением до 230 В. Подходит для установки в жилых домах, офисах, малых производствах и других объектах, где требуется надёжная защита от перегрузок и КЗ. Применяется в групповых линиях освещения, розеточных контуров, бытовой техники и аналогичных нагрузок с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 230 В AC - рассчитан на использование в сети 220–240 В;
• Отключающая способность: 10 кА - способен безопасно отключить цепь даже при крупном коротком замыкании;
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 крат от номинала, оптимален для бытовых нагрузок;
• Количество полюсов: 1 - защищает только фазный провод, ноль проходит через него без размыкания;
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию между токоведущими частями;
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Степень защиты: IP20 - предохраняет от доступа пальцев и твёрдых предметов, но не защищён от воды и пыли;
• Модульная ширина: 1 модуль (18 мм) - занимает минимум места в щите;
• Рабочая температура: от -25 C до +40 C - допустимо применение в неотапливаемых помещениях;
• Частота: 50/60 Гц - совместим со всеми стандартными сетями;
• Степень загрязнения: 2 - подходит для помещений с нормальным уровнем запылённости;
• Механическая износостойкость: 20 000 циклов - долговечность при частом включении/выключении;
• Электрическая износостойкость: 10 000 циклов - сохраняет работоспособность после многократных отключений при нагрузке.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 4 мм2 (медные) или 6 мм2 (алюминиевые). Разъёмы поддерживают типы подключения: PIN (штыревые) и FORK (вилочные). Установка выполняется одним человеком - достаточно защёлкнуть корпус на рейке и затянуть винты клемм. Наличие индикатора положения контактов позволяет визуально определить, включен ли выключатель (положение рычага вверх = вкл, вниз = выкл).

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 снижает энергию КЗ, что уменьшает риск повреждения оборудования. Категория применения A означает, что он предназначен для защиты бытовых и аналогичных нагрузок, а не для высоких импульсных токов, характерных для сварочных аппаратов или мощных двигателей.

Преимущества

• Компактная форма (1 модуль) экономит место в распределительном щите;
• Надёжная механическая конструкция с гарантированным сроком службы более 20 тысяч операций;
• Яркий визуальный индикатор положения контакта - удобен при диагностике и обслуживании;
• Совместим с другими элементами серии NB1-63H - можно собирать комплексные решения с дополнительными модулями;
• Поддерживает подключение шинами и кабелями - гибкость при сборке щита.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или открытых площадках - IP20 не обеспечивает защиту от жидкости;
• Характеристика B не подходит для нагрузок с высоким пусковым током (например, насосы, компрессоры, светильники с ЭПРА) - возможны ложные срабатывания;
• Не предназначен для частого ручного включения/отключения - рекомендовано использовать контакторы для таких задач;
• Однополюсное исполнение требует обязательного наличия отдельного рубильника или другого средства отключения нулевого провода при необходимости полного отключения цепи.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Обеспечение безопасности осветительных цепей в жилых помещениях;
• Щитовая защита для холодильников, микроволновок, стиральных машин;
• Линии питания маломощного инструмента (дрели, шуруповёрты) в мастерских;
• В составе распределительного щита с другими автоматами NB1-63H (например, 10 А, 16 А, 25 А).

Практические советы

• Выбирая автомат CHINT NB1-63H 6A, проверьте суммарную мощность подключаемых приборов - она не должна превышать 1,4 кВт (6 А × 230 В);
• Если в цепи есть оборудование с пусковыми токами выше 5×Iн (например, люминесцентные лампы с дросселем), лучше выбрать характеристику C;
• При сборке щита используйте одинаковые кабели по сечению - не подключайте 2,5 мм2 и 4 мм2 к одной клемме;
• Для сложных систем можно заказать версию с дополнительными контактами XF9 или расцепителем S9 - они позволяют удалённо контролировать состояние автомата;
• Перед первым включением убедитесь, что все клеммы плотно затянуты - плохой контакт вызывает нагрев и выход из строя.
