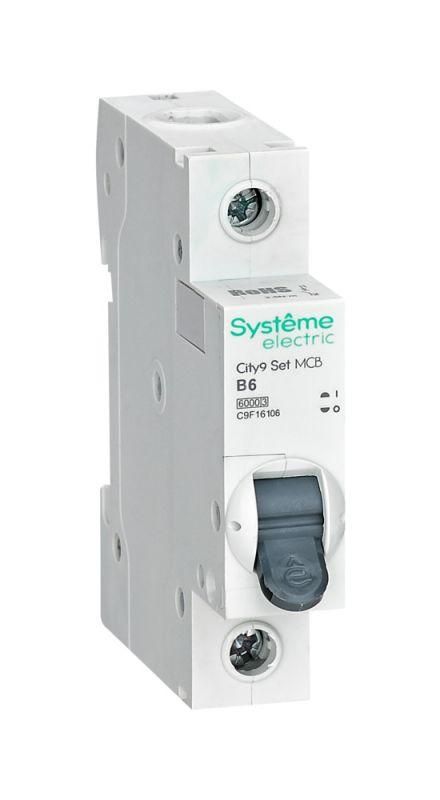

Выключатель автоматический однополюсный 6A B 6kA City9 | C9F16106 |Systeme Electric APC

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16106) предназначен для защиты бытовых и легкопромышленных электросетей на 230 В от перегрузок и коротких замыканий. Однополюсный, на 6 А, с характеристикой B и отключающей способностью 6 кА, он устанавливается на DIN-рейку и подходит для частного жилья, офисов и малых производственных участков.

Назначение и область применения

Этот автомат защищает цепи с нагрузкой до 6 А - например, освещение, розеточные группы, бытовую технику. Подходит для установки в распределительных щитках квартир, домов, небольших мастерских. Номинальное напряжение 230 В соответствует стандартной сети в России и странах СНГ. Характеристика B обеспечивает чувствительную реакцию на кратковременные перегрузки, что важно для устройств с пусковыми токами - таких как лампы, зарядные устройства или холодильники.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания
• Количество полюсов: 1 - управляет одной фазой сети
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B - срабатывает при токах 3–5 кратном от номинала; оптимальна для слаботочных и бытовых нагрузок
• Напряжение: 220 В (рабочее), 440 В (изоляционное) - гарантирует надёжную изоляцию даже при скачках напряжения
• Частота: 50–60 Гц - совместим с сетями в Европе, России и большинстве стран мира
• Тип тока: переменный (AC)
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Максимальное сечение провода: 1–25 мм2 - позволяет подключить медные жилы от тонких до мощных
• Ширина: 1 модуль - занимает минимальное место на DIN-рейке
• Глубина монтажа: 45 мм - требует достаточного места внутри шкафа
• Класс токоограничения: 3 - высокий уровень быстродействия, снижающий тепловые повреждения при КЗ
• Степень загрязнения: 2 - рассчитан на работу в помещениях с умеренным уровнем пыли и влаги

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его сверху - никаких болтов или инструментов не требуется. Клеммы обеспечивают плотный контакт с проводами сечением от 1 до 25 мм2. Механизм «мгновенной коммутации» обеспечивает быстрый и чёткий переход между положениями «вкл/выкл», минимизируя риск дугового замыкания. Корпус выполнен из ударопрочного пластика, что делает его устойчивым к механическим воздействиям в условиях монтажа и эксплуатации.

Безопасность и стандарты

Изоляция рассчитана на 440 В, что выше рабочего напряжения - создаёт запас прочности. Клеммы спроектированы так, чтобы исключить попадание проводов в зону между контактом и корпусом, снижая риск возгорания. Соответствует требованиям EN 60898-1 для автоматических выключателей в бытовых и аналогичных условиях. Класс токоограничения 3 соответствует современным нормам безопасности при аварийных режимах.

Преимущества

• Компактность: всего 1 модуль - экономит место в щите
• Надёжные клеммы: исключают самопроизвольное выпадение проводов и контактные нагревы
• Ударопрочный корпус: устойчив к повреждениям при сборке и обслуживании
• Механизм мгновенной коммутации: обеспечивает точное и быстрое отключение без задержек
• Совместимость со всей серией City9 Set - легко дополнять систему другими элементами (розетки, УЗО, другая автоматика)

Ограничения применения

• Не предназначена для работы во влажных средах (IP20 не защищает от брызг и пыли)
• Не подходит для цепей с постоянным током (DC) - только переменный (AC)
• Не рекомендован для промышленных объектов с высокими пусковыми токами (например, крупные двигатели); для них лучше использовать характеристику C или D
• Требует наличия свободного пространства глубиной 45 мм в щите
• Работает только в температурном диапазоне, указанном производителем - не следует устанавливать рядом с источниками с сильным нагревом

Примеры использования

• Защита осветительных групп в квартире
• Автомат для розеточной линии в гостиной или кухне
• Щиток в небольшом офисе или мастерской
• Дополнение комплекта City9 Set в новом или модернизированном распределительном щите
• Замена старого автомата с аналогичными параметрами (6 А, B, 1 модуль)

Практические советы

• Перед монтажом проверьте сечение провода - используйте только жилы от 1 до 25 мм2. Более толстые нельзя затянуть, более тонкие - плохо фиксируются
• При подключении не перетягивайте клеммы - это может повредить контактную пластину
• Если в щите мало места - учтите, что глубина монтажа составляет 45 мм, и выбирайте подходящий корпус
• Для защиты от перенапряжений или утечек тока параллельно с этим автоматом можно установить УЗО или дифавтомат
• При замене - обязательно отключите питание. Автомат City9 Set не имеет функции видимого разрыва, поэтому внешнее положение рычага не всегда говорит о реальном отключении
• Серия City9 Set совместима с другими изделиями Systeme Electric - можно собирать единый, стандартизованный щит
