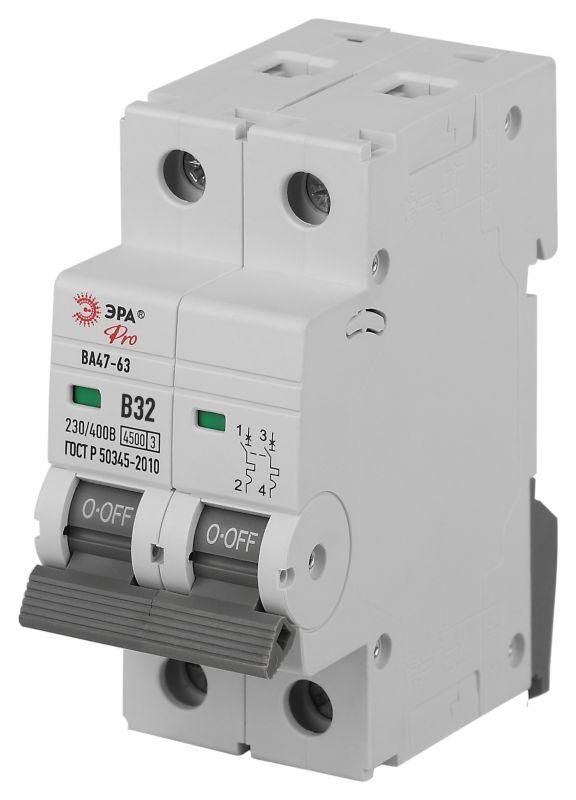

Автоматический выключатель PRO VA63-2P32B4.5 ВА47-63 2P 32А кривая B 4,5кА | Б0059382 ЭРА

Автоматический выключатель ВА47-63 PRO ЭРА - двухполюсный устройство на 32 А с характеристикой B и отключающей способностью 4,5 кА, предназначенное для защиты бытовых и легких промышленных сетей от перегрузок и коротких замыканий. Устройство совместимо со скрытыми установками и рассчитано на работу в широком диапазоне температур.

Назначение и область применения

Выключатель автоматический ВА47-63 PRO ЭРА защищает электрические цепи от перегрузок и коротких замыканий. Подходит для использования в жилых домах, офисах, небольших производственных помещениях. Часто применяется для защиты групповых линий: освещения, розеток, бытовой техники с умеренным пусковым током - например, холодильников, стиральных машин, вентиляторов.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 2P - отключает одновременно фазу и ноль, обеспечивает безопасность при ремонте.
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, идеален для бытовых нагрузок без мощных пусковых токов.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц - соответствует стандартной сети в России и странах СНГ.
• Номинальное напряжение изоляции: 660 В - гарантирует надежную изоляцию даже при кратковременных скачках напряжения.
• Степень защиты IP20: предохраняет от контакта с пальцами и крупными предметами, но не защищена от воды и пыли - используется только внутри помещений.
• Максимальное сечение провода: 1–25 мм2 - позволяет подключать медные провода от тонких до достаточно толстых, включая многожильные.
• Глубина монтажа: 74 мм - требует достаточного места в распределительном щите или стеновой нише.
• Рабочая температура: от –40 C до +50 C - работает в суровых условиях, но только в закрытых корпусах.
• Класс токоограничения: 3 - снижает энергию КЗ, уменьшая повреждения оборудования после аварии.
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах, где возможны высокие переходные процессы.
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к грозовым и коммутационным импульсам.

Совместимость и монтаж

Выключатель ВА47-63 PRO ЭРА рассчитан на скрытую установку в DIN-рейку стандарта 35 мм. Монтаж выполняется в распределительных щитах с глубиной не менее 74 мм. Для правильной работы требуется соблюдение посадочных размеров и плотного зажима проводов в клеммах. Нельзя использовать в открытых наружных установках из-за низкой степени защиты IP20. Совместим с другими компонентами серии ВА47-63 от ЭРА.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения III обеспечивают повышенную безопасность при аварийных режимах. Конструкция исключает случайный доступ к токоведущим частям при установленном лицевом элементе.

Преимущества

• Надежное срабатывание при перегрузках благодаря точной характеристике B - минимизирует ложные отключения.
• Высокая отключающая способность 4,5 кА - подходит для большинства квартир и малых объектов.
• Широкий диапазон рабочих температур - стабильно работает в неотапливаемых помещениях зимой.
• Совместимость с типовыми щитами и DIN-рейками - легко заменяется на существующих установках.
• Индикатор положения - наглядно показывает состояние (включен / отключен).

Ограничения применения

• Не подходит для защиты двигателей с высоким пусковым током (например, насосы, компрессоры) - для них нужна характеристика C или D.
• IP20 не допускает использование во влажных местах (ванная, баня, улица) - риск поражения током и выхода из строя.
• Не рекомендован для промышленных линий с частыми пусками или высокими импульсными нагрузками - требуются более мощные автоматы класса Industrial.
• Требуется минимальная глубина шкафа 74 мм - не подходит для узких или старых щитов.

Примеры использования

• Защита группы розеток в квартире (стиральная машина, микроволновка, зарядные устройства).
• Линия освещения в коридоре, кухне, спальне.
• Щитовая в гараже для питания сварочного аппарата и инструментов.
• Распределительный щит в небольшом офисе или магазине.

Практические советы

• Выбирая автомат ВА47-63 PRO ЭРА, проверьте, что суммарная мощность подключенной нагрузки не превышает 7,4 кВт (32 А × 230 В).
• При монтаже затягивайте клеммы усилием, указанным в инструкции - слабый контакт вызывает перегрев.
• Не используйте этот автомат вместо УЗО - он не защищает от утечек тока. Для безопасности в ванных комнатах добавьте отдельное УЗО.
• Если в вашем щите мало места - учтите, что два модуля занимают 36 мм по ширине, а глубина - 74 мм.
• При замене старого автомата - сравните характеристики: номинальный ток, кривую, отключающую способность. Не меняйте B на C без необходимости.
