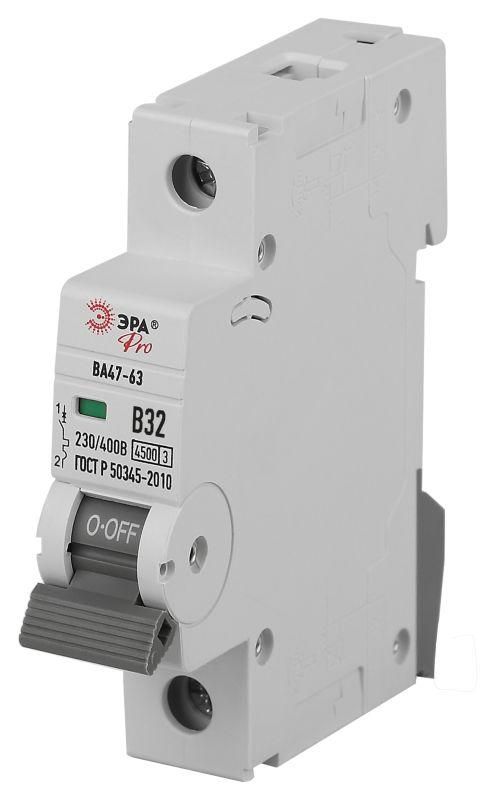

Автоматический выключатель PRO VA63-1P32B4.5 ВА47-63 1P 32А кривая B 4,5кА | Б0059373 ЭРА

Автоматический выключатель ВА47-63 PRO ЭРА - однополюсный устройство на 32 А с характеристикой B и отключающей способностью 4,5 кА, предназначенное для защиты бытовых и легких промышленных цепей от перегрузок и коротких замыканий. Подходит для установки в щитках с скрытым монтажом, совместим с DIN-рейкой и обеспечивает надежную работу в широком диапазоне температур.

Назначение и область применения

Выключатель автоматический ВА47-63 PRO ЭРА защищает электрические цепи от перегрузок и коротких замыканий. Он применяется в жилых, офисных и небольших промышленных объектах для защиты групповых линий: освещения, розеток, бытовой техники и оборудования с умеренным пусковым током - например, вентиляторов, компрессоров, маломощных насосов.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В переменного тока (AC) - рассчитан на стандартную сеть 220–240 В
• Количество полюсов: 1 - управляет одной фазой, подходит для однофазных цепей
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А
• Характеристика срабатывания: B - реагирует на перегрузки при токах 3–5 кратном от номинала, оптимальна для бытовых нагрузок
• Класс токоограничения: 3 - высокая скорость отключения, снижает энергию КЗ, защищает оборудование
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную изоляцию при повышенных напряжениях
• Импульсное выдерживаемое напряжение: 4000 кВ - устойчив к скачкам напряжения, включая грозовые
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от воды и пыли
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких помещениях, включая неотапливаемые
• Сечение провода: 1–25 мм2 - поддерживает медные и алюминиевые провода указанной толщины
• Категория перенапряжения: III - предназначено для установки в распределительных щитах, где возможны значительные переходные процессы
• Модульная ширина: 1 модуль - занимает стандартное место на DIN-рейке
• Глубина монтажа: 74 мм - требует достаточного места внутри щита
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Подходит для скрытого монтажа: да - монтируется в стеновые распределительные коробки
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления

Совместимость и монтаж

Выключатель ВА47-63 PRO ЭРА устанавливается на стандартную DIN-рейку 35 мм. Для монтажа требуется минимум 74 мм свободной глубины в щите. Подключение проводов осуществляется зажимами с усилием, соответствующим сечению 1–25 мм2. Устройство совместимо со всеми типами щитов, поддерживающими модульную сборку. Рекомендуется использовать клеммники для многожильных проводов, чтобы избежать повреждений контактов.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Класс токоограничения 3 и испытание на 4000 кВ импульса обеспечивают высокую степень безопасности при аварийных режимах. Наличие IP20 исключает случайный доступ к токоведущим элементам, но не защищает от внешней влаги - не используется вне помещений.

Преимущества

• Высокая отключающая способность 4,5 кА - надежно справляется с типичными КЗ в квартирах и небольших зданиях
• Характеристика B - идеально подходит для смешанных нагрузок: освещение + розетки + бытовая техника
• Широкий диапазон рабочих температур - стабильно работает даже в неотапливаемых подъездах и гаражах
• Класс 3 токоограничения - снижает риск повреждения кабеля и оборудования при КЗ
• Совместимость со скрытым монтажом - легко интегрируется в стандартные распределительные коробки

Ограничения применения

• Не подходит для защиты мощных двигателей с высоким пусковым током - используйте характеристику C или D
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать на улице, в сырых помещениях (баня, подвал без теплоизоляции)
• Однополюсная конструкция - не защищает нулевой провод, не рекомендован для цепей с двойной изоляцией или IT-системами
• Не предназначен для частого ручного включения/выключения - не является рубильником

Примеры использования

• Защита группы розеток в кухне или комнате
• Обеспечение безопасности осветительной сети в коридоре или лестничной клетке
• Щитовая защита для стиральной машины, холодильника, микроволновой печи
• Групповой автомат в щите многоэтажного дома для одного этажа или квартиры
• Защита вентиляционного канала или маленького компрессора в мастерской

Практические советы

• Выбирая автомат ВА47-63 PRO ЭРА, проверьте суммарную мощность подключенных устройств - она не должна превышать 7,4 кВт (32 А × 230 В)
• При использовании многожильных проводов обязательно примените наконечники типа НШВИ
• Не затягивайте клеммы слишком сильно - это повредит пластик корпуса и контактную площадку
• Если в щите мало места, учтите глубину монтажа 74 мм - возможно, потребуется углубление в стене
• Для защиты от перенапряжений дополнительно установите УЗИП - этот автомат не выполняет функцию молниезащиты
• Проверяйте соответствие номинала автомата сечению кабеля - для 32 А требуется минимум 4 мм2 меди
