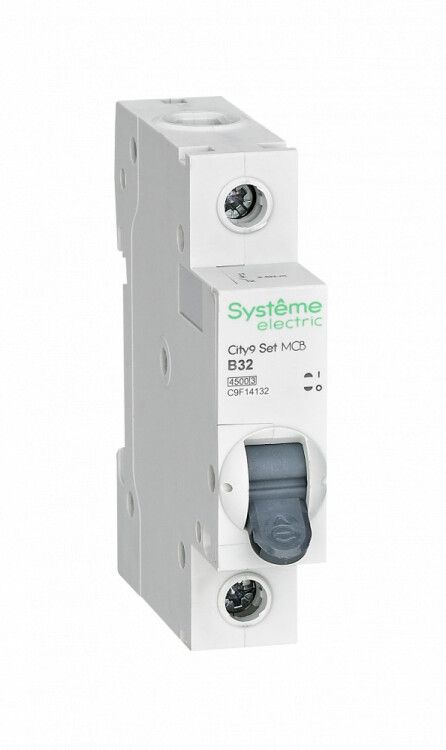

Выключатель автоматический модульный 1п B 32А 4.5кА City9 Set 230В SE C9F14132 APC

Автоматический выключатель модульный однополюсный 32А B 4.5кА 230В от бренда Systeme Electric (артикул c9f14132) предназначен для защиты бытовых и легких промышленных цепей от перегрузок и коротких замыканий. Он устанавливается на DIN-рейку в распределительных щитах и работает в сетях переменного тока 230 В.

Назначение и область применения

Этот автомат защищает однофазные электрические цепи от повреждений, вызванных длительной перегрузкой или внезапным коротким замыканием. Подходит для установки в жилых домах, офисах, малых мастерских и других объектах с нагрузкой до 32 А. Часто используется для защиты групп розеток, освещения, бытовой техники и оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Характеристика срабатывания: B - реагирует на токи в пределах 3–5 крат от номинала; оптимальна для бытовых устройств с мягким пуском (например, светильники, зарядные устройства).
• Номинальное напряжение: 230 В переменного тока (AC); рабочий диапазон частот - 50–60 Гц.
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно отключить.
• Количество полюсов: 1 - управляет одной фазой сети.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги; подходит только для внутренней установки в сухих помещениях.
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать медные провода этого диапазона.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на сеть.
• Модульная ширина: 1 М - занимает один стандартный модуль на DIN-рейке (17,5 мм).
• Глубина монтажа: 45 мм - минимальная глубина щита, необходимая для полноценной установки.
• Номинальное напряжение изоляции: 440 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влажности, типично для помещений с нормальными условиями эксплуатации.

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 32А B 4.5кА 230В совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Установка выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используйте провода сечением 1–25 мм2. Клеммы имеют зажим с двумя винтами: верхний - для входа, нижний - для выхода. Обязательно затягивайте винты моментом 0,8 Нм - недостаточно плотное соединение вызывает нагрев, слишком сильное - повреждает контакт.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных установок. Конструкция имеет сертификат соответствия ЕАС. Механизм “мгновенной коммутации” обеспечивает быстрый разрыв контакта при аварии, минимизируя риск возгорания. Клеммы спроектированы так, чтобы исключить случайное попадание жил провода в заклемменное пространство - это снижает риск пробоя и поражения током.

Особенности конструкции

Корпус изготовлен из ударопрочного термостойкого пластика, устойчивого к механическим воздействиям и высоким температурам. Шесть металлических заклёпок усиливают жесткость корпуса и обеспечивают долговечность при многократном срабатывании. Компоненты внутри расположены компактно, что делает устройство надёжным даже при ограниченном пространстве в щите.

Преимущества

• Узкая модульная ширина (1 М) экономит место в распределительном щите.
• Высокая отключающая способность (4,5 кА) обеспечивает защиту даже при значительных КЗ.
• Интегрированная система безопасности клемм снижает риск ошибок при монтаже.
• Совместим с серией City9 SET - легко заменить или дополнить другими элементами этой же линейки.
• Работает стабильно при колебаниях частоты (50–60 Гц), что важно для регионов с нестабильной сетью.

Ограничения применения

• Не предназначена для трёхфазных систем - требуются трёхполюсные автоматы.
• IP20 не допускает использование во влажных, пыльных или открытых помещениях (баня, улица, подвал без герметизации).
• Характеристика B не подходит для мощных двигателей, сварочных аппаратов или оборудования с высоким пусковым током - лучше выбрать характеристику C или D.
• Не рекомендован для цепей с постоянными перегрузками выше 80 % от номинала (32 А) - это сокращает срок службы.

Примеры использования

• Защита группы розеток на кухне с холодильником, микроволновкой и кофе-машиной.
• Автомат для освещения в квартире или офисе.
• Щитовая защита для стиральной машины, посудомоечной машины или бойлера.
• Подключение электронных устройств с импульсными источниками питания (телевизоры, компьютеры).

Практические советы

• Выбирая этот автомат, проверьте, что суммарная мощность всех подключённых устройств не превышает 7,4 кВт (P = U × I = 230 В × 32 А).
• Если в щите мало места - можно использовать несколько таких автоматов вместо одного большего, чтобы сохранить гибкость распределения нагрузки.
• При замене старого автомата убедитесь, что новый также имеет ширину 1 М и подходящую отключающую способность - не менее 4,5 кА.
• Не забудьте про маркировку: пометьте автомат на щите как “розетки”, “освещение” или “бытовая техника” - это ускоряет поиск при аварии.
• Проверяйте состояние контактов каждые 1–2 года - особенно если автомат часто срабатывал. При потемнении клемм или запахе горелого - замените его.
