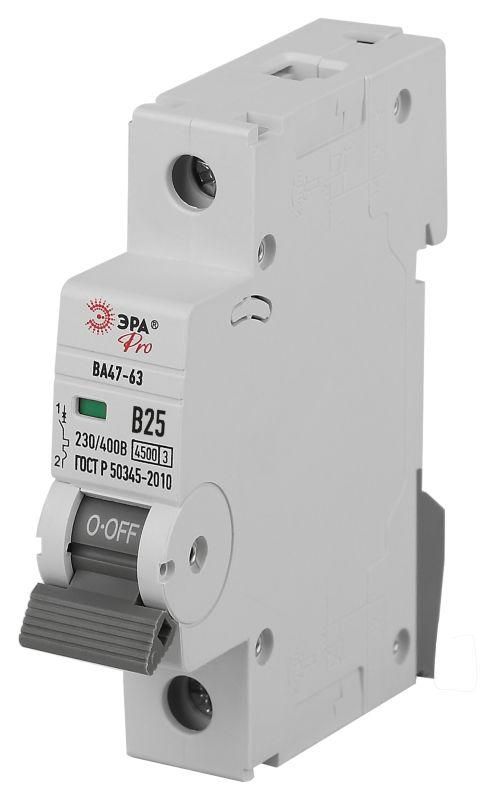

Автоматический выключатель PRO VA63-1P25B4.5 ВА47-63 1P 25А кривая B 4,5кА | Б0059372 ЭРА

Автоматический выключатель ВА47-63 PRO ЭРА - однополюсное устройство на 25 А с характеристикой B и отключающей способностью 4,5 кА, предназначенное для защиты бытовых и легкопромышленных сетей от перегрузок и коротких замыканий. Подходит для установки в щитках со скрытым монтажом, обеспечивает надежную работу при температуре от –40 до +50 C.

Назначение и область применения

Выключатель автоматический ВА47-63 PRO ЭРА защищает электрические цепи от повреждений, вызванных длительной перегрузкой или внезапным коротким замыканием. Его применяют в жилых домах, офисах, малых производствах для защиты групповых линий: освещения, розеток, бытовой техники и оборудования с невысокими пусковыми токами - например, холодильников, вентиляторов, компьютеров.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может безопасно проводить без срабатывания.
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц - соответствует стандартной сети РФ и стран СНГ.
• Кривая срабатывания: B - чувствителен к кратковременным перегрузкам, идеально подходит для бытовых нагрузок без мощных двигателей.
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Класс токоограничения: 3 - снижает энергию КЗ, что увеличивает срок службы других компонентов цепи.
• Изолирующее напряжение: Ui = 660 В / Uimp = 4000 кВ - высокая прочность изоляции против скачков напряжения и импульсов.
• Защита IP20: предохраняет от контакта с внутренними деталями и крупной пылью, но не предназначена для влаги или открытых помещений.
• Температурный режим: работает при –40…+50 C - подходит для неотапливаемых помещений и холодных зон.
• Сечение провода: 1–25 мм2 - совместим с медными проводниками всех распространённых сечений для квартирной проводки.
• Ширина модуля: 1 М - занимает один стандартный модуль в DIN-рейке (17,5 мм).
• Глубина монтажа: 74 мм - требует достаточного места внутри распределительного щита.
• Категория перенапряжения: III - рассчитан на использование в распределительных цепях вторичного уровня (например, после входного автомата).
• Степень загрязнения: 2 - допустима обычная пыль и незначительная конденсация, характерная для закрытых щитов.

Совместимость и монтаж

Выключатель автоматический ВА47-63 PRO ЭРА устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим с любыми щитками, поддерживающими модульную сборку. Для скрытого монтажа требуется глубина корпуса минимум 74 мм - проверьте наличие свободного пространства перед установкой. Подключение осуществляется через винтовые зажимы: фазный провод вводится сверху, выход - снизу. Нельзя использовать с постоянным током (DC) или в трехфазных цепях без параллельного подключения нескольких единиц.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Обладает классом токоограничения 3, что снижает риск возгорания при аварии. Конструкция исключает случайный доступ к токоведущим частям благодаря степени защиты IP20 и герметизированному корпусу.

Преимущества

• Высокая точность срабатывания по кривой B - меньше ложных отключений при запуске обычной техники.
• Устойчивость к экстремальным температурам - надежно функционирует даже в неотапливаемых помещениях.
• Фиксированная механическая конструкция - долговечность и минимальный износ механизмов.
• Легкий контроль состояния: рычаг четко показывает положение “ON/OFF” и триппер (“трип”) при отключении.
• Совместимость с другими изделиями серии ВА47-63 PRO - можно собирать комплексную защиту одного типа.

Ограничения применения

• Не многополюсные системы - нельзя использовать вместо 2P или 3P автоматов в трехфазных сетях.
• Не рекомендован для защиты мощных двигателей (насосы, компрессоры): нужна кривая C или D.
• IP20 не защищает от воды - недопустимо монтаж во влажных местах (ванная, баня, улица).
• Не предназначен для работы при напряжении выше 230 В AC - не используется в промышленных 380 В сетях без преобразования.
• Требуется обязательное соблюдение полярности: фаза всегда подключается сверху.

Примеры использования

• Щитовая группа на кухне - защита розеток и вытяжки.
• Освещение в коридоре или спальне - управление несколькими светильниками.
• Цепь питания ПК, принтера, зарядных устройств в офисе.
• Общий автомат для комнаты с TV, Wi-Fi маршрутизатором и ночником.

Практические советы

• Выбирая автомат ВА47-63 PRO ЭРА, убедитесь, что суммарная мощность подключенных приборов не превышает 5,75 кВт (при 230 В × 25 А).
• Проверяйте сечение кабеля: для 25 А оптимально - 2,5–4 мм2 меди. Более тонкие провода могут греться.
• При установке в старый щит - учтите глубину 74 мм: возможно потребуется углубление ниши или замена корпуса.
• Не используйте этот автомат для защиты теплого пола или нагревательных элементов - они часто требуют кривую C.
• При частых отключениях - проверьте нагрузку и состояние проводки, а не меняйте автомат на более мощный.
