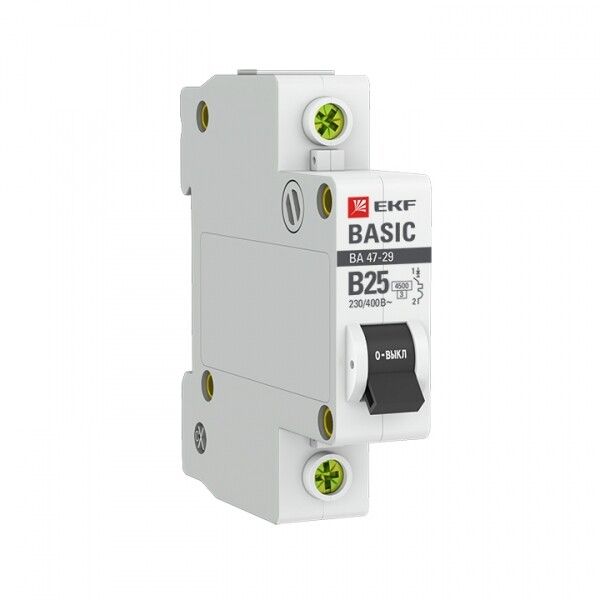

Автоматический выключатель 1P 25А (B) 4,5кА ВА 47-29 EKF Basic - mcb4729-1-25-B

Автоматический выключатель ВА 47-29 Basic - это надёжный однополюсный аппарат для защиты бытовых и легкопромышленных цепей переменного тока. Бренд EKF предлагает эту модель как часть серий Basic, где сочетаются доступная цена и соответствие международным требованиям. Артикул mcb4729-1-25-b рассчитан на нагрузку до 25 А и подходит для установки в распределительных щитках.

Назначение и область применения

Автоматический выключатель ВА 47-29 Basic предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в жилых домах, офисах, малых производствах и других объектах с однофазными сетями 230 В. Подходит для защиты освещения, розеточных групп, бытовой техники и другого оборудования с умеренным пусковым током.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Количество полюсов: 1 (однополюсный)
• Номинальный ток: 25 А
• Номинальное напряжение: 230 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при аварийном токе до 4500 А
• Характеристика срабатывания: B - срабатывает при токе 3–5 крат от номинала, оптимально для освещения и бытовых приборов
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Импульсное выдерживаемое напряжение: 4 кВ - защищён от высоковольтных импульсов, например, от грозовых разрядов
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать как медные, так и алюминиевые жилы
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Ширина по модулям: 1 М (17,5 мм) - занимает один стандартный модуль на DIN-рейке
• Глубина монтажа: 50 мм - требуется место в щите для свободного прохода проводов
• Рабочая температура: от –10 C до +50 C - не предназначена для открытого монтажа на улице или в необогреваемых помещениях зимой
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую нагрузку на проводку
• Категория перенапряжения: III - допустимо применение в распределительных устройствах вторичного уровня
• Степень загрязнения: 2 - можно использовать в помещениях с обычным уровнем запыления (не в сырых или пыльных условиях вне корпуса)
• Гарантия: 3 года

Совместимость и монтаж

Автоматический выключатель ВА 47-29 Basic монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется фиксацией за нижний зацеп, затем нажатием сверху до щелчка. Совместим со всеми типами щитов, использующих модульную систему. Для подключения используются зажимы с винтовым креплением - затягивать необходимо усилием, достаточным для плотного контакта, но без перегрузки. Оба типа проводников - медь и алюминий - подходят, однако алюминиевые жилы рекомендуется предварительно обработать антиоксидантной пастой.

Безопасность и стандарты

Выключатель соответствует требованиям IEC/EN 60898-1 и имеет класс токоограничения 3, что повышает безопасность при коротком замыкании. Номинальное напряжение изоляции 660 В и импульсная прочность 4 кВ обеспечивают защиту от внутренних и внешних перенапряжений. Сертифицирован для использования в бытовых и аналогичных условиях. Не предназначен для работы в взрывоопасных зонах или с постоянным током.

Преимущества

• Проверенная конструкция - технология, зарекомендовавшая себя на рынке более 10 лет
• Экономия до 50% по сравнению с европейскими аналогами
• Поддерживает подключение алюминиевых и медных проводов без адаптеров
• Узкая форма (1 модуль) позволяет компактно размещать несколько автоматов в одном щите
• Наличие в рекомендованном проектном ассортименте - совместим с другими элементами EKF для унифицированной сборки

Ограничения применения

• Не применяется в трёхфазных сетях - нужен трёхполюсный вариант
• IP20 не защищает от влаги - нельзя устанавливать во влажных помещениях без герметичного бокса
• Температурный диапазон ограничен - не работает при температуре ниже –10 C
• Характеристика B не подходит для мощных двигателей или насосов - там требуется характеристика C или D
• Не предназначен для частого ручного включения/выключения - не является рубильником

Примеры использования

• Защита группы розеток в квартире (до 25 А)
• Отключение световой сети в коридоре или комнате
• Щитовая защита для стиральной машины, холодильника, микроволновки
• Распределительный щит в небольшом офисе или мастерской
• Дополнение в существующем щите EKF - легко заменяет старый автомат с такой же характеристикой

Практические советы

• При подключении алюминиевого провода обязательно используйте антиоксидантную смазку - это предотвратит окисление и нагрев контакта
• Проверьте посадочный диаметр провода - он должен входить в диапазон 1–25 мм2. Слишком тонкий провод может выпасть, слишком толстый - повредить зажим
• Не устанавливайте автомат рядом с источниками тепла (например, возле котла или ТЭНа) - перегрев снизит срок службы
• При замене автомата убедитесь, что новый имеет ту же характеристику (B) и номинал (25 А) - изменение может привести к ложным срабатываниям или отказу защиты
• Для больших нагрузок (>25 А) выбирайте модели с 32 А или выше - этот автомат не рассчитан на длительную работу на грани предела
