Автоматический выключатель TX 6000 - 6 кА тип характеристики B 1П 230/400 В~ 25 А 1 модуль 403974 Legrand

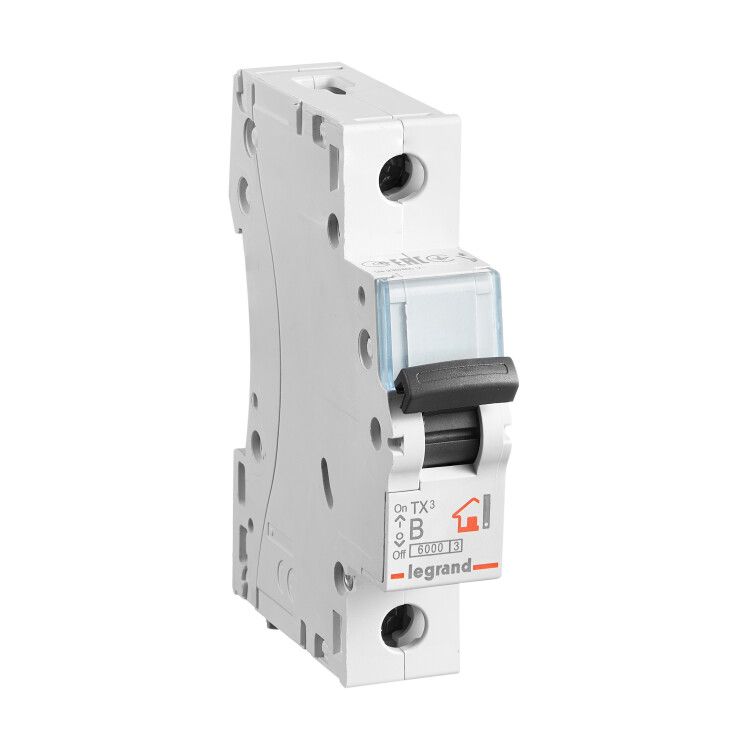

Автоматический выключатель модульный однополюсный 25А B 6кА 230/400В TX3 6000 1 модуль от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и аналогичных системах. Этот выключатель устанавливается на DIN-рейку, совместим с большинством стандартных щитов и работает в условиях переменного тока 50/60 Гц.

Назначение и область применения

Автоматический выключатель модульный однополюсный 25А B 6кА 230/400В TX3 6000 1 модуль используется для защиты однофазных цепей в жилых помещениях, офисах и других объектах с малой и средней нагрузкой. Он отключает питание при превышении допустимого тока (перегрузка) или при аварийном токе короткого замыкания. Подходит для защиты освещения, розеточных групп, бытовых приборов и оборудования с пусковыми токами, не превышающими 3–5 крат номинала.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, оптимален для бытовых нагрузок (например, светильники, зарядные устройства);
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А;
• Номинальное напряжение: 230 В (переменный ток AC), максимум 400 В между фазами в трёхфазной сети;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения;
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным высоковольтным импульсам (например, от грозовых разрядов);
• Сечение проводника: до 35 мм2 - можно подключать медные провода толщиной до 35 квадратных миллиметров;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию КЗ, что повышает надёжность всей системы;
• Ширина: 1 модуль (17,5 мм) - занимает минимальное место на DIN-рейке;
• Глубина монтажа: 44 мм - требует достаточного места внутри щита;
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; не предназначен для открытой установки;
• Рабочая температура: от -25C до +70C - подходит для холодных и жарких помещений, включая неотапливаемые зоны;
• Частота: 50/60 Гц - совместим со всеми стандартными сетями;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные климатические зоны с возможностью повышенной влажности;
• Нормативы: соответствует МЭК 60898-1 и МЭК 60947-2 - европейские и международные требования к автоматическим выключателям.

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 25А B 6кА 230/400В TX3 6000 1 модуль устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защёлка - достаточно прижать устройство к рейке до характерного щелчка. Для демонтажа отведите защёлку отверткой, вставленной в её петлю. Подключение проводов выполняется через винтовые клеммы - затягивать необходимо равномерно, чтобы избежать перегрева. Обязательно соблюдайте рекомендованное сечение провода (до 35 мм2). Не используйте многожильные провода без наконечников - они могут деформироваться и вызвать плохой контакт.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947-2 (для промышленных коммутационных устройств). Класс токоограничения 3 обеспечивает снижение энергии дуги при КЗ, что защищает проводку и оборудование. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешних воздействий - поэтому устройство обязательно устанавливается в закрытый распределительный щит. Гарантия - 2 года.

Преимущества

• Надёжное срабатывание благодаря двойному расцеплению: тепловому (при длительной перегрузке) и магнитному (при КЗ);
• Компактный формат - один модуль экономит место в щите;
• Простота монтажа и обслуживания - защёлка позволяет менять выключатель без инструментов;
• Высокая устойчивость к импульсным перенапряжениям (4 кВ) - снижает риск выхода из строя при грозах;
• Поддержка больших сечений проводов - удобно при использовании мощных потребителей;
• Совместим с продукцией Legrand - легко сочетается с другими элементами серии TX3.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - IP20 не защищает от влаги и пыли;
• Не подходит для цепей с постоянным током (DC) - только для переменного тока 50/60 Гц;Характеристика B неэффективна для оборудования с очень высокими пусковыми токами (например, крупные насосы, компрессоры) - лучше использовать тип C или D;
• Не следует использовать в качестве основного рубильника - он не рассчитан на частое ручное включение/выключение;
• При температуре выше +70C возможны ложные срабатывания - требуется принудительное охлаждение или установка в прохладном месте.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Обеспечение безопасности осветительных цепей в жилых помещениях;
• Щитовая защита для стиральных машин, бойлеров, микроволновок;
• Дополнительный автомат в этажных щитах многоэтажек;
• Комплектация щитов в дачных домиках и гаражах с умеренной нагрузкой.

Практические советы

• Выбирая автомат, проверьте соответствие номинального тока (25 А) нагрузке цепи - суммарная мощность всех приборов не должна превышать 5,5 кВт (P = U × I = 230 В × 25 А);
• При замене старого автомата убедитесь, что новый имеет ту же ширину (1 модуль) и класс отключения (6 кА);
• Не забывайте про правильную последовательность подключения: вход - сверху, выход - снизу, согласно стандарту;
• Проверяйте плотность затяжки клемм - слабый контакт вызывает нагрев, даже при номинальном токе;
• Если в щите мало места - этот выключатель идеально подходит для компактных решений благодаря минималистичной форме;
• Для увеличения функциональности можно дополнительно установить дифференциальный автомат или УЗО перед этим устройством - но не вместо него.
