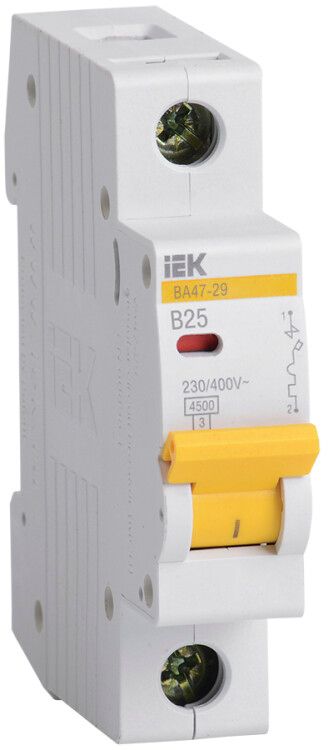

Выключатель автоматический однополюсный ВА47-29 25А B 4,5кА KARAT | MVA20-1-025-B IEK

Автоматический выключатель модульный однополюсный 25А B 4,5кА ВА47-29 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, входящий в серию KARAT, подходит как для бытовых, так и для промышленных сетей и монтируется на DIN-рейку. Артикул mva20-1-025-b обеспечивает надёжную работу в условиях широкого температурного диапазона.

Назначение и область применения

Автоматический выключатель модульный однополюсный 25А B 4,5кА ВА47-29 защищает однофазные группы потребителей: освещение, розеточные контуры, бытовую технику и оборудование. Применяется в щитках жилых домов, офисов, магазинов и производственных объектов. Подходит для вводно-распределительных устройств (ВРУ) и этажных щитов. Работает в сетях переменного тока 50 Гц с напряжением до 230 В.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: 230 В
• Количество полюсов: 1
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовой техники и освещения
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ)
• Род тока: переменный (AC)
• Частота: 50 Гц
• Максимальное сечение кабеля: 25 мм2
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +50C
• Глубина монтажа: 73,6 мм
• Количество модулей DIN: 1
• Срок службы: 15 лет
• Нормативные документы: ГОСТ Р 50345, ТУ 2000 АГИЕ.641.235.003

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 25А B 4,5кА ВА47-29 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется в щитках с достаточным свободным местом - глубина корпуса составляет 73,6 мм. Для подключения допускаются как жесткий медный провод сечением до 25 мм2, так и гибкий многожильный кабель. Зажимы имеют насечки для лучшего контакта и снижения нагрева. Возможна параллельная сборка с помощью шины FORK или PIN - удобно для распределения фазы между несколькими автоматами. Индикатор положения контактов показывает состояние: “I” - включен, “O” - выключен.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и имеет класс токоограничения 3 - обеспечивает быстрое отключение при аварийном токе, снижая риск повреждения проводки. Конструкция защищена от случайного прикосновения к токоведущим элементам (IP20). Электромагнитный и тепловой расцепители работают независимо, что исключает ложные срабатывания. Сертифицирован для эксплуатации в помещениях с нормальной влажностью и без агрессивных сред.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ
• Улучшенная дугогасительная камера - снижает износ контактов и продлевает срок службы
• Широкий диапазон рабочих температур (-40…+50 C) позволяет использовать в неотапливаемых помещениях
• Эргономичная рукоятка легко управляема даже в перчатках
• Насечки на зажимах обеспечивают прочное и долговечное соединение с проводом
• Поддержка шинного подключения (FORK/PIN) - ускоряет сборку щита
• Индикатор положения контактов - визуальный контроль состояния автомата

Ограничения применения

Не применяется в цепях постоянного тока (DC). Не рассчитан на использование вне помещений - степень защиты IP20 не предохраняет от влаги и пыли. Не подходит для защиты мощных двигателей или оборудования с высокими пусковыми токами - для них требуется тип C или D. Не следует использовать в условиях повышенной запылённости, влажности или агрессивной химической среде. Не рекомендуется для монтажа в щитках без вентиляции при постоянной работе на пределе 25 А - возможен перегрев.

Примеры использования

• Защита розеточных групп в квартире или офисе
• Щиток освещения в многоэтажном доме
• Групповая защита бытовой техники (стиральная машина, духовой шкаф)
• Распределительный щит на производстве для управления светом и маломощными приборами
• Вводный автомат в частном доме при наличии других защитных устройств после него

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля - максимальное 25 мм2. Более толстый провод не войдёт в зажим.
• При использовании шины FORK или PIN убедитесь, что она совместима с моделью ВА47-29 - не все шины подходят.
• Не затягивайте зажимы слишком сильно - это может повредить пластиковые детали. Достаточно плотного контакта.
• Если щит установлен в холодном помещении (например, на балконе), учтите нижний порог температуры -40 C - аппарат сохранит работоспособность.
• Для проектирования систем рекомендуется использовать этот автомат в составе рекомендованного ассортимента IEK - это гарантирует совместимость с другими элементами серии KARAT.
• При замене старого автомата сверьте характеристику - B-тип подходит для бытовых нагрузок; если есть мощные пусковые токи (например, от компрессора), лучше выбрать C-характеристику.
