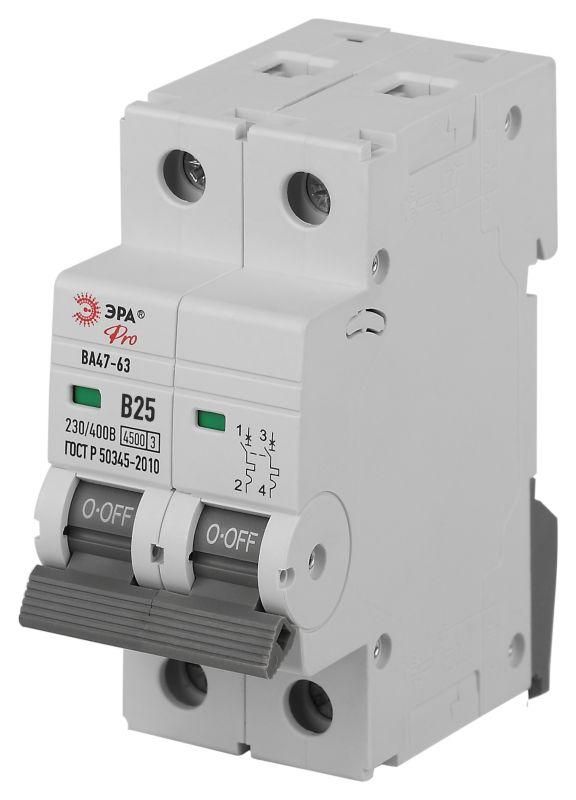

Автоматический выключатель PRO VA63-2P25B4.5 ВА47-63 2P 25А кривая B 4,5кА | Б0059381 ЭРА

Автоматический выключатель ВА47-63 PRO ЭРА - двухполюсный защитный аппарат на 25 А с характеристикой B и отключающей способностью 4,5 кА, предназначенный для надёжной защиты бытовых и легких промышленных сетей от перегрузок и коротких замыканий. Устройство совместимо со скрытыми установками и соответствует требованиям современных стандартов безопасности.

Назначение и область применения

Выключатель автоматический ВА47-63 PRO ЭРА используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитках жилых домов, офисов, малых производственных помещений. Особенно эффективен в цепях с умеренными пусковыми токами: освещение, розеточные группы, бытовые приборы (телевизоры, компьютеры, холодильники), вентиляторы, компрессоры небольшой мощности.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 2 - защищает два фазных провода одновременно, подходит для однофазных сетей 230 В;
• Характеристика срабатывания: B - реагирует на перегрузки при токах 3–5 кратном от номинала, оптимальна для чувствительных нагрузок без больших пусковых токов;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А;
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц - стандарт для бытовых сетей России и стран СНГ;
• Номинальное напряжение изоляции: 660 В - обеспечивает безопасную работу при возможных скачках напряжения;
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от пыли и воды - применяется только внутри закрытых щитов;
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую и механическую нагрузку на проводку;
• Категория перенапряжения: III - рассчитан на использование в распределительных цепях вторичного уровня (например, после вводного автомата);
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к высоковольтным импульсам (молнии, коммутационные выбросы);
• Рабочий диапазон температур: от –40 C до +50 C - работает в неотапливаемых помещениях, на чердаках, в подвалах;
• Максимальное сечение провода: 1–25 мм2 - позволяет подключать медные провода от тонких до толстых (до 4×6 мм2 и выше);
• Глубина монтажа: 74 мм - требует достаточного места в шкафу для установки;
• Количество модулей: 2 - занимает две стандартные позиции в DIN-рейке (17,5 мм каждый);
• Способ монтажа: скрытый - предназначен для установки в стеновые коробки, не имеет внешней лицевой панели.

Совместимость и монтаж

Автоматический выключатель ВА47-63 PRO ЭРА монтируется на DIN-рейку шириной 35 мм. Для скрытого монтажа требуется установка в специальную металлическую или пластиковую коробку глубиной не менее 74 мм. Подключение проводов осуществляется через зажимы сверху/снизу - допускаются многожильные и одножильные провода сечением 1–25 мм2. Перед монтажом необходимо отключить питание и проверить отсутствие напряжения. Нельзя использовать для открытой установки - корпус не герметичен и не имеет декоративной крышки.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения III обеспечивают повышенную безопасность при аварийных режимах. Применение в соответствии с ПУЭ и ГОСТ Р 50345. Выключатель автоматический ВА47-63 PRO ЭРА прошел сертификацию на соответствие требованиям безопасности РФ.

Преимущества

• Надёжное срабатывание при перегрузках благодаря точной характеристике B - минимизирует ложные отключения;
• Высокая отключающая способность 4,5 кА - гарантирует безопасность даже при серьёзных КЗ в старых сетях;
• Широкий диапазон рабочих температур - подходит для установки в сложных климатических условиях;
• Совместимость с популярными щитками и DIN-рейками всех производителей;
• Индикатор положения контакта - наглядно показывает, включен или отключен прибор;
• Простота замены - легко демонтируется и устанавливается без инструментов.

Ограничения применения

• Не подходит для защиты двигателей с высокими пусковыми токами (насосы, подъёмники) - для них нужна характеристика C или D;
• IP20 не допускает установку во влажных местах (ванная, баня, улица) - только внутри сухих щитов;
• Не предназначен для работы с постоянным током (DC) - только переменный ток 50 Гц;
• Требует минимальной глубины шкафа 74 мм - не подходит для тонких или устаревших коробок;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО.

Примеры использования

• Защита розеточных групп в квартире - 25 А хватает на несколько приборов одновременно;
• Щиток на этаже многоэтажного дома - отвечает за освещение и розетки одной секции;
• Оборудование мастерской - защита инструментов типа болгарок, шлифмашинок, маломощных компрессоров;
• Система освещения в подвале или гараже - особенно актуально при низких температурах зимой.

Практические советы

• Выбирая автомат ВА47-63 PRO ЭРА, убедитесь, что суммарная мощность подключённых приборов не превышает 5,75 кВт (25 А × 230 В);
• При использовании многожильных проводов используйте наконечники (клеммы) - это повысит надёжность контакта;
• Не устанавливайте этот автомат вместо вводного - он не рассчитан на токи выше 4,5 кА, которые могут возникнуть на входе в дом;
• Проверьте глубину вашей монтажной коробки перед покупкой - 74 мм - это не всегда умещается в старых шкафах;
• Для комплексной защиты параллельно с этим автоматом рекомендуется установить УЗО на 30 мА - так вы получите защиту и от перегрузок, и от поражения током.
