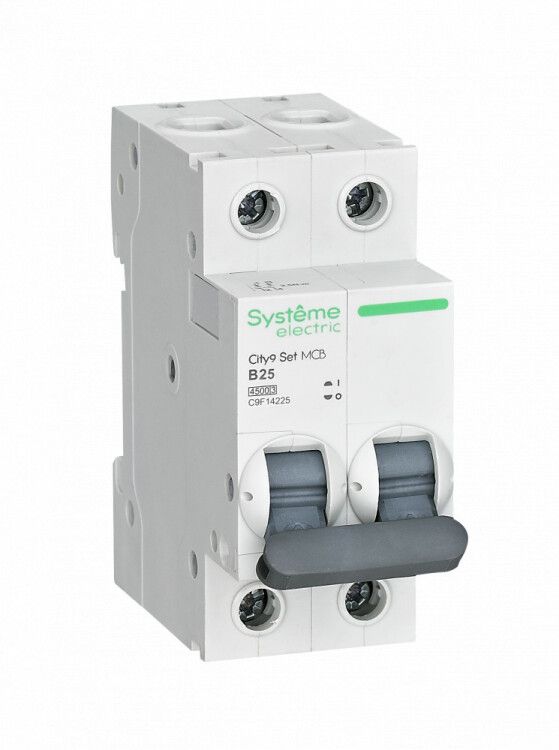

Выключатель автоматический модульный 2п B 25А 4.5кА City9 Set 230В SE C9F14225 APC

Автоматический выключатель модульный двухполюсный 25А B 4.5кА 230В от бренда Systeme Electric (артикул c9f14225) предназначен для защиты бытовых и легкопромышленных электросетей от перегрузок и коротких замыканий. Этот аппарат встраивается в распределительный щит на DIN-рейку и обеспечивает надежную коммутацию при переменном токе 230 В.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 25А B 4.5кА 230В защищает цепи с нагрузкой до 25 А, предотвращая повреждение проводки и оборудования из-за длительной перегрузки или внезапного КЗ. Подходит для установки в жилых домах, офисах, малых мастерских и на объектах с одиночными мощными потребителями - например, кондиционеры, водонагреватели, группы розеток. Благодаря двум полюсам отключаются одновременно фаза и ноль, что соответствует требованиям безопасности для однофазных систем.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Номинальное напряжение: 230 В (переменный ток AC), рабочий диапазон частот - 50–60 Гц
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B - чувствительна к умеренным перегрузкам, идеальна для освещения и бытовой техники; срабатывает при токе 3–5×I_n
• Количество полюсов: 2 - отключение фазы и нулевого проводника одновременно
• Степень защиты: IP20 - защита от прикосновений пальцами и твердыми предметами >12,5 мм, без защиты от воды
• Номинальное напряжение изоляции: 440 В - гарантия электроизоляции при кратковременных скачках напряжения
• Ширина: 2 модуля (18 мм × 2 = 36 мм) - совместим со стандартными щитами
• Глубина монтажа: 45 мм - требует достаточного места внутри щита
• Поперечное сечение провода: 1–25 мм2 - подходит для медных кабелей всех распространённых сечений
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ
• С коммутируемым нейтральным проводником: да - ноль также разрывается при отключении
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 25А B 4.5кА 230В монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной не менее 45 мм. Клеммы рассчитаны на зажим проводов сечением от 1 до 25 мм2 - используйте наконечники НШВИ для многожильных кабелей. Механизм “мгновенной коммутации” обеспечивает быстрый разрыв контактов, минимизируя дугу. Обратите внимание: устройство не предназначено для частого ручного включения/выключения - это не рубильник.

Безопасность и стандарты

Устройство соответствует международным нормам IEC/EN 60898-1 для автоматических выключателей для бытового и аналогичного использования. Конструкция с ударопрочным пластиковым корпусом и 6 металлическими заклёпками повышает механическую прочность. Безопасные клеммы предотвращают случайный контакт с токоведущими частями даже при неправильной затяжке. Отключение нейтрали делает работу безопаснее при обслуживании - полностью отключается цепь.

Преимущества

• Двухполюсное отключение - полная изоляция цепи, включая ноль
• Класс токоограничения 3 - минимальное повреждение проводки при КЗ
• Фиксированный нейтральный проводник - соответствие современным нормам безопасности
• Усиленный корпус с заклёпками - долговечность при вибрациях и внешних воздействиях
• Поддержка широкого диапазона сечений проводов - универсальность при монтаже

Ограничения применения

• Не применяется в сетях постоянного тока (DC) - только переменный ток 50–60 Гц
• IP20 не позволяет использовать во влажных помещениях (ванная, баня, улица)
• Характеристика B не подходит для мощных двигателей или сварочных аппаратов - возможны ложные срабатывания
• Не рекомендован для частого ручного управления - предназначен для аварийной защиты, а не для регулярного включения
• Не работает без питания - не имеет функции сигнализации или удаленного управления

Примеры использования

• Защита группы розеток на кухне с плитой и микроволновкой
• Отдельный автомат для водонагревателя мощностью до 5,7 кВт
• Щитовая защита в квартире для комнаты с кондиционером
• Электрошкаф на производстве для контроля освещения и слаботочных устройств

Практические советы

• Выбирая автомат, проверьте, чтобы сечение вашего кабеля входило в диапазон 1–25 мм2 - слишком толстые провода не войдут в клеммы
• При монтаже в щит с ограниченной глубиной - учтите, что глубина устройства составляет 45 мм, плюс запас на провода
• Для многожильных проводов всегда используйте наконечники НШВИ - они предотвращают ослабление контакта
• Если ваша нагрузка часто вызывает срабатывание - возможно, нужна характеристика C вместо B
• Проверяйте маркировку на корпусе перед установкой - убедитесь, что это именно 25 А, B, 2P, а не другой вариант из серии City9 SET
