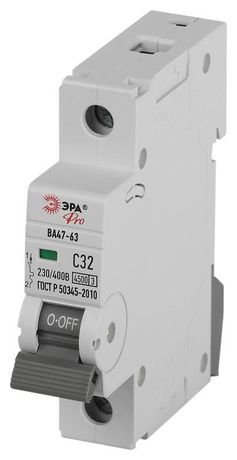

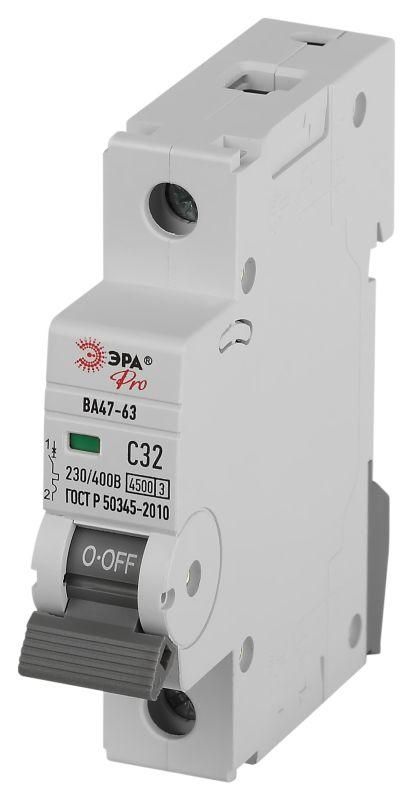

Автоматический выключатель PRO VA63-1P32C4.5 ВА47-63 1P 32А кривая C 4,5кА | Б0059410 ЭРА

Автоматический выключатель ВА47-63 - надёжное устройство защиты от перегрузок и коротких замыканий, предназначенное для однополюсных сетей переменного тока. Бренд ЭРА предлагает эту модель с номиналом 32 А и кривой срабатывания C, что делает её оптимальным решением для бытовых и легкопромышленных цепей. Артикул б0059410 соответствует серийному исполнению, совместимому со стандартной скрытой установкой.

Назначение и область применения

Автоматический выключатель ВА47-63 защищает электрические цепи от повреждений при перегрузках и коротких замыканиях. Подходит для защиты групповых линий с умеренно высокими пусковыми токами: освещение, розеточные группы, бытовые приборы, компрессоры, вентиляторы, маломощные насосы. Устройство не предназначено для защиты мощных двигателей с высокими пусковыми токами - для них требуется кривая D.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В (переменный ток, частота 50 Гц)
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить
• Количество полюсов: 1 - управление одной фазой сети
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, идеально для смешанных нагрузок с умеренным пуском
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Степень защиты IP20 - предохраняет от контакта с пальцами и крупными предметами, но не защищена от воды и пыли
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода
• Категория перенапряжения: 3 - рассчитана на использование в распределительных щитах с возможностью воздействия импульсных перенапряжений
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчивость к высоковольтным импульсам (например, от молнии)
• Рабочая температура: от –40 до +50 C - позволяет использовать в неотапливаемых помещениях и на улице внутри корпусов
• Максимальное сечение провода: 1–25 мм2 - подходит для медных жил стандартного сечения
• Глубина монтажа: 74 мм - требует достаточного места в шкафу или стеновой нише
• Количество модулей: 1 - занимает один стандартный модуль в DIN-рейке

Совместимость и монтаж

Автоматический выключатель ВА47-63 монтируется на DIN-рейку шириной 35 мм. Способ монтажа - скрытый, то есть он устанавливается внутрь распределительного щита или стенового короба. Для правильной установки важно соблюсти глубину 74 мм и обеспечить доступ к зажимам для подключения проводов. Клеммы поддерживают провода сечением от 1 до 25 мм2 - не используйте более толстые жилы, чтобы избежать плохого контакта. Надёжное затягивание винтов критично для долговечности работы.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Класс токоограничения 3 и категория перенапряжения 3 обеспечивают повышенную безопасность при аварийных режимах. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от внешних факторов - не устанавливайте в сырых местах без дополнительной герметизации корпуса.

Преимущества

• Высокая отключающая способность (4,5 кА) - надёжно работает даже при серьёзных КЗ
• Кривая C - оптимальна для типовых бытовых нагрузок с пусковыми токами
• Широкий диапазон рабочих температур - подходит для холодных помещений и летней жары
• Компактный формат (1 модуль) - экономит место в щите
• Известный бренд ЭРА - проверенная надёжность и соответствие ГОСТ

Ограничения применения

• Не применяйте для защиты мощных двигателей (насосы, лифты, конвейеры) - нужна кривая D
• IP20 не допускает установку во влажных помещениях без дополнительной защиты (ванная, баня, уличные щитовые)
• Не используется в цепях постоянного тока - только переменный ток 50 Гц
• Максимальное сечение провода 25 мм2 - не подходит для силовых линий свыше 50 А

Примеры использования

• Защита розеточных групп в квартире или офисе
• Обеспечение безопасности осветительных контуров
• Щитовая защита для вентиляционных систем и компрессоров
• Групповой автомат в этажном распределительном щите многоквартирного дома

Практические советы

• Выбирая автомат ВА47-63, убедитесь, что суммарная нагрузка на цепь не превышает 32 А - лучше оставлять запас 10–15%
• При монтаже в щитке с несколькими автоматами - располагайте его так, чтобы был удобный доступ к рычагу включения/выключения
• Проверьте сечение проводов перед подключением: слишком тонкий провод вызовет нагрев, слишком толстый - плохо зажмётся
• Если щит установлен в неотапливаемом месте, убедитесь, что температура не опускается ниже –40 C - иначе механика может потерять работоспособность
• Артикул б0059410 - это именно тот вариант, где указаны все параметры: 1 полюс, 32 А, кривая C. Не путайте с другими моделями ЭРА с другой кривой или числом полюсов.
