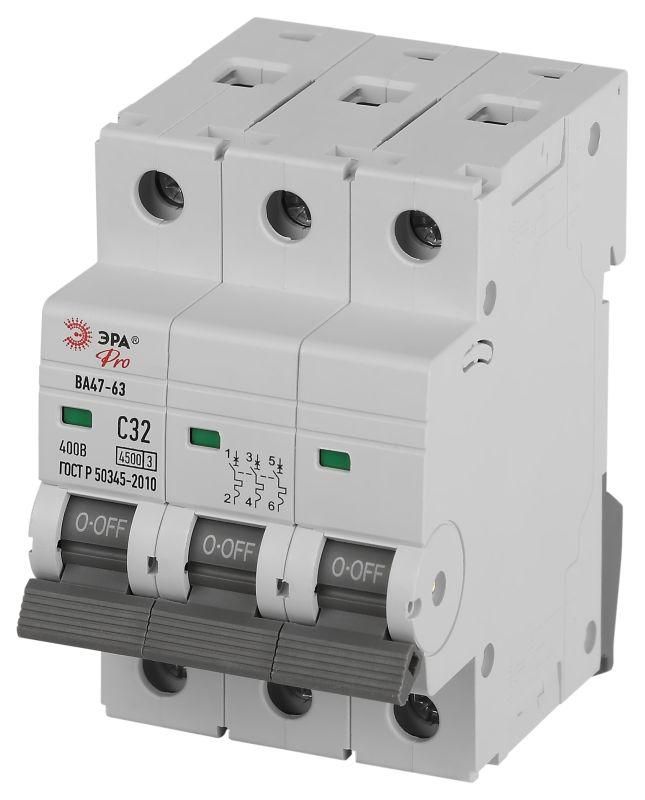

Автоматический выключатель PRO VA63-3P32C4.5 ВА47-63 3P 32А кривая C 4,5кА | Б0059440 ЭРА

Автоматический выключатель ВА47-63 - трёхполюсный устройство на 32 А с кривой срабатывания C, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Бренд ЭРА обеспечивает надёжность и соответствие стандартам, а артикул б0059440 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Автоматический выключатель ВА47-63 используется для защиты групповых и распределительных цепей переменного тока в жилых, офисных и промышленных объектах. Подходит для защиты оборудования с умеренными пусковыми токами: бытовые приборы, системы освещения, компрессоры, вентиляторы, малые насосы. Кривая срабатывания C означает, что выключатель сработает при токе 5–10 кратном от номинала - идеально для типичной нагрузки без резких скачков.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В - рабочее напряжение сети, соответствует трёхфазным сетям 380/220 В.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Кривая срабатывания: C - отключение происходит при токе 5–10 × I_n, оптимально для смешанных нагрузок.
• Класс токоограничения: 3 - высокий уровень быстродействия, снижающий энергию КЗ за счёт оперативного гашения дуги.
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных перенапряжениях до этого значения.
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и твёрдым предметам >12,5 мм, но не от воды.
• Рабочая температура: от –40 C до +50 C - допустимый диапазон для установки в неотапливаемых помещениях, щитовых, на улице (при наличии корпуса).
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводниками указанного сечения.
• Частота: 50 Гц - предназначено для сетей России и стран СНГ.
• Модульная ширина: 3 модуля - занимает 54 мм в DIN-рейке (стандарт 18 мм на модуль).
• Глубина монтажа: 74 мм - требуемое пространство внутри шкафа для правильной установки.

Совместимость и монтаж

Выключатель ВА47-63 устанавливается на стандартную DIN-рейку шириной 35 мм. Подходит для скрытого монтажа - монтируется внутрь распределительных щитов с глубиной не менее 74 мм. Для подключения используются зажимы, рассчитанные на провода сечением 1–25 мм2. Нельзя использовать многожильные провода без наконечников - требуется обжим для надёжного контакта. Установка возможна только в вертикальном положении, как указано производителем.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Класс токоограничения 3 и испытание на импульсное напряжение 4000 кВ обеспечивают повышенную отказоустойчивость при перенапряжениях. Напряжение изоляции 660 В даёт запас прочности против пробоя даже при кратковременных выбросах.

Преимущества

• Высокая отключающая способность (4,5 кА) - подходит для современных сетей с увеличенными токами КЗ.
• Кривая C - точная адаптация под типовые нагрузки без ложных срабатываний при пуске двигателей.
• Широкий диапазон температур - можно применять в холодных регионах и в неотапливаемых щитовых.
• Компактная форма (3 модуля) - экономит место в распределительных щитах.
• Интегрированная дугогасительная система - повышает срок службы контактов и безопасность при аварии.

Ограничения применения

• Не подходит для защиты мощных двигателей с высокими пусковыми токами (например, крупные насосы, подъёмники) - для них нужна кривая D.
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без дополнительного корпуса.
• Не рекомендован для цепей с постоянным током (DC) - работает только с переменным током 50 Гц.
• Требуется соблюдение минимальной глубины монтажа (74 мм); при недостатке места возможны проблемы с фиксацией и доступом к рычагу.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Щитовая на этаже многоэтажного дома - распределение питания по комнатам.
• Контроль питания вентиляционных установок и компрессоров в HVAC-системах.
• Групповой автомат для осветительных цепей в торговых залах.

Практические советы

• Выбирая автомат ВА47-63, проверьте, чтобы сечение кабеля входящего и выходящего провода попадало в диапазон 1–25 мм2 - иначе возможен нагрев и выход из строя.
• При монтаже в металлический щит используйте изолирующие прокладки, чтобы исключить случайное замыкание на корпус.
• Не устанавливайте рядом с источниками тепла - температура выше +50 C может вызвать ложное срабатывание.
• Проверяйте маркировку перед установкой: убедитесь, что это именно 3-полюсный выключатель с кривой C, а не B или D.
• Для обслуживания - всегда отключайте питание полностью, так как IP20 не защищает от поражения током при открытой крышке.
