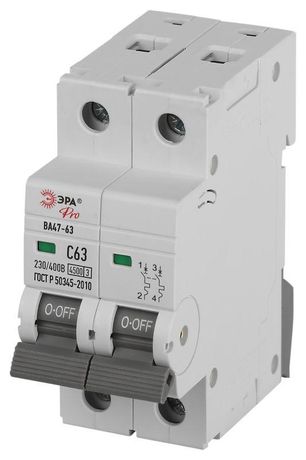

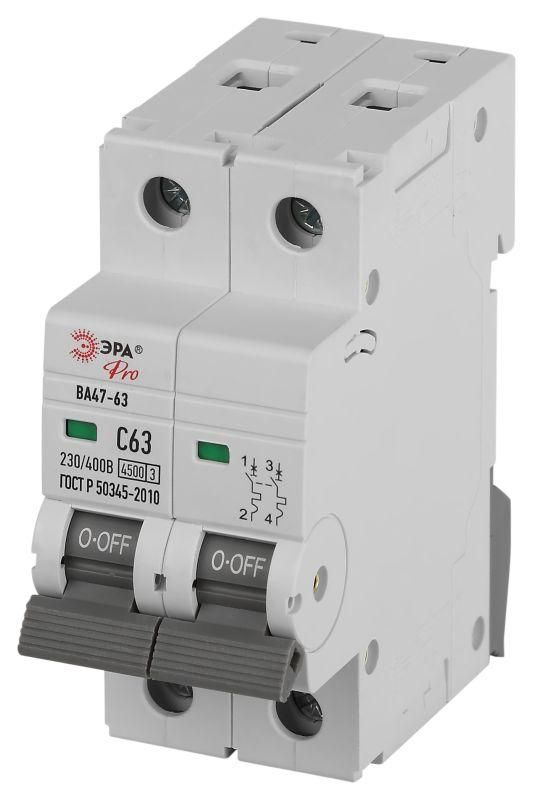

Автоматический выключатель PRO VA63-2P63C4.5 ВА47-63 2P 63А кривая C 4,5кА | Б0059428 ЭРА

Автоматический выключатель ВА47-63, серия PRO ЭРА - надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах с скрытым монтажом, обеспечивает безопасную работу при нагрузках до 63 А. Артикул б0059428 соответствует требованиям промышленной и бытовой электросети 230 В.

Назначение и область применения

Выключатель автоматический ВА47-63 предназначен для защиты групповых и распределительных цепей переменного тока. Его используют там, где возможны кратковременные перегрузки - например, при запуске двигателей компрессоров, вентиляторов, насосов. Кривая срабатывания «C» позволяет выдерживать пусковые токи выше номинала, не ложным срабатыванием. Устройство подходит для жилых домов, офисов, производственных помещений и объектов с умеренной нагрузкой на электрооборудование.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Количество полюсов: 2 - защищает два фазных провода одновременно, подходит для однофазных сетей 230 В.
• Номинальное напряжение: 230 В (рабочее), 660 В (изоляционное) - гарантирует безопасную работу даже при кратковременных скачках напряжения.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А.
• Характеристика срабатывания: C - реагирует на перегрузки и КЗ при токах 5–10 кратном от номинала, оптимальна для оборудования с умеренным пусковым током.
• Степень защиты IP20 - предотвращает случайный доступ к токоведущим частям, но не защищена от воды и пыли, применяется только внутри закрытых щитов.
• Монтаж: скрытый, 2 модуля - занимает место в щите шириной 36 мм, совместим со стандартными DIN-рейками.
• Глубина монтажа: 74 мм - требует достаточного внутреннего объёма шкафа для свободного монтажа и теплоотвода.
• Рабочий диапазон температур: от –40 C до +50 C - работает в холодных и жарких помещениях, включая неотапливаемые зоны.
• Поперечное сечение проводов: 1–25 мм2 - подходит для медных проводов любого распространённого сечения.
• Частота: 50 Гц - рассчитан на стандартную российскую сеть.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на оборудование.
• Категория перенапряжения: III - предназначено для установки в местах с высокой вероятностью импульсных перенапряжений (например, рядом с силовым оборудованием).
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к кратковременным всплескам напряжения, таким как удары молнии или коммутационные помехи.
• Степень загрязнения: 2 - допускает наличие неметаллической пыли и временного конденсата, типично для производственных и жилых помещений.

Совместимость и монтаж

Выключатель ВА47-63, серия PRO ЭРА монтируется на DIN-рейку типа 35 мм. Для скрытого монтажа требуется щит с глубиной не менее 74 мм. Провода подключаются через зажимы, подходят сечением от 1 до 25 мм2 - не используйте более толстые провода, они не войдут в клеммы. Нельзя использовать с многожильными проводами без наконечников - это снижает надёжность контакта. Монтаж выполняется при отключенном питании. После установки проверьте плотность затяжки клемм - слабый контакт вызывает нагрев.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения III обеспечивают повышенную отказоустойчивость. Сертифицирован для работы в условиях степени загрязнения 2 и температур до +50 C. Применяется исключительно в помещениях - не предназначен для открытой установки или на улице.

Преимущества

• Надёжное срабатывание при перегрузках благодаря точной характеристике «C» - минимизирует ложные отключения.
• Высокая отключающая способность (4,5 кА) - обеспечивает безопасность даже при серьёзных авариях.
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых помещениях и на производстве.
• Совместимость с популярными щитами и DIN-рейками - легко заменяет аналоги других брендов.
• Изолирующие свойства (660 В) - позволяют использовать в сетях с потенциально высокими напряжениями.

Ограничения применения

• Не подходит для защиты мощных двигателей с очень высокими пусковыми токами (например, крупных насосов или подъёмников) - для них нужна характеристика «D».
• IP20 не защищает от влаги - нельзя устанавливать во влажных помещениях, на улице или в сырых подвалах без герметизации щита.
• Не предназначен для постоянной работы при токе выше 63 А - превышение приведёт к перегреву и выходу из строя.
• Только для переменного тока (AC) - не используется в цепях постоянного тока (DC).
• Не имеет функции дифференциального тока - для защиты от утечек необходимо дополнительно устанавливать УЗО.

Примеры использования

• Защита группы розеток в квартире с подключёнными компьютерами, телевизорами и зарядными устройствами.
• Щитовая защита для системы вентиляции с маломощными вентиляторами.
• Линия питания кондиционера или компрессора с умеренным пусковым током.
• Распределительный щит в мастерской с инструментами: болгаркой, сверлильным станком, шлифмашинкой.

Практические советы

• Выбирая автомат, всегда сравнивайте номинальный ток нагрузки с номиналом выключателя - лучше выбрать с запасом 10–20 %.
• При замене старого автомата убедитесь, что новый имеет ту же кривую (C) и класс токоограничения - это влияет на время реакции.
• Проверяйте соответствие сечения провода: слишком тонкий провод - риск перегрева, слишком толстый - невозможность подключения.
• Не устанавливайте несколько автоматов вплотную друг к другу без воздушного зазора - это нарушает теплоотвод.
• Обязательно подписывайте каждый автомат в щите - так проще найти проблемную цепь при аварии.
• ВА47-63, серия PRO ЭРА - артикул б0059428 - можно заменить на аналоги с теми же параметрами, но не рекомендуется менять характеристику срабатывания без пересчёта нагрузки.
