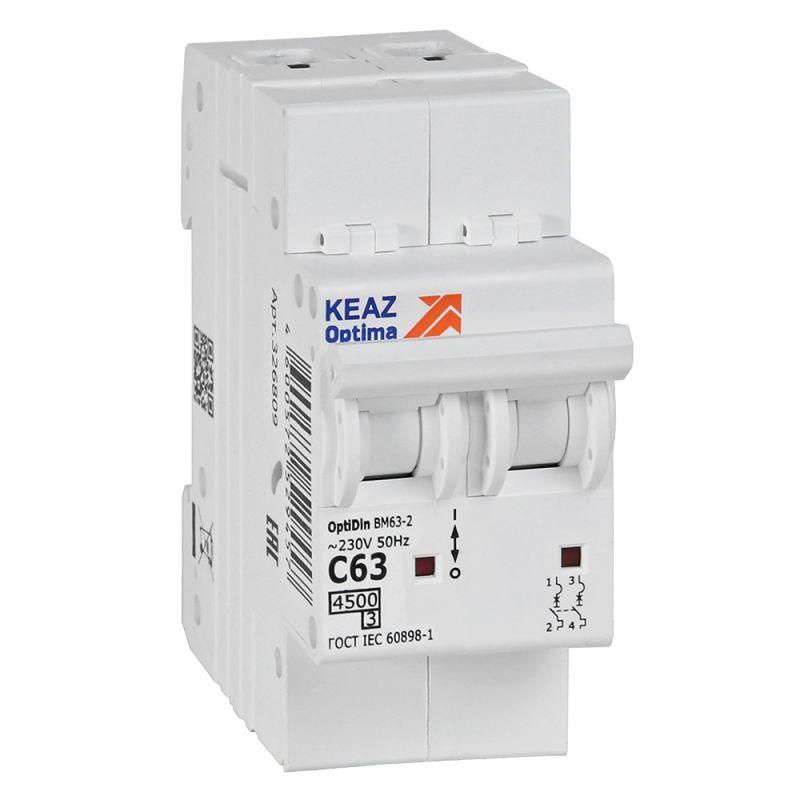

Выключатель автоматический двухполюсный 63А C 4,5кА AC OptiDin BM63-2C63-4,5-УХЛ3 - 326809 КЭАЗ

Автоматический выключатель модульный двухполюсный 63А C 4,5кА AC BM63-2C63-4,5-УХЛ3 - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Разработан для установки в распределительных щитах жилых домов и общественных зданий. Бренд КЭАЗ Optima и артикул BM63-2C63-4,5-УХЛ3 указывают на принадлежность к сериям OptiDin BM63, где этот выключатель обеспечивает надёжную работу при нагрузках до 63 А.

Назначение и область применения

Автоматический выключатель BM63-2C63-4,5-УХЛ3 предназначен для защиты бытовых и распределительных сетей переменного тока с напряжением до 230 В. Он защищает проводку от повреждений при длительных перегрузках и внезапных коротких замыканиях. Также позволяет вручную включать и отключать цепь - например, при обслуживании оборудования или аварийных ситуациях.

Подходит для установки в квартирных, этажных и общедомовых щитах. Часто используется для защиты групповых линий: освещения, розеток, мощных приборов (стиральные машины, бойлеры, кондиционеры).

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 2 - одновременно отключаются два фазных провода, что важно для безопасности в однофазных сетях.
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала; оптимальна для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы).
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Род тока: переменный (AC), 50 Гц - совместим с сетями России и стран СНГ.
• Сечение проводника: 1–25 мм2 - можно подключать медные провода этого диапазона без дополнительных наконечников.
• Ширина: 2 модуля (17,5 мм каждый) - занимает стандартное место на DIN-рейке.
• Защита IP20: защита от доступа пальцев и крупных предметов, но не от воды или пыли - устанавливается внутри закрытых щитов.
• Температурный диапазон: от –70 C до +60 C - работает даже в холодных помещениях (например, неотапливаемые подвалы).
• Класс токоограничения: 3 - быстро ограничивает ток при КЗ, снижая риск повреждения проводки.
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими скачками напряжения (входные точки зданий).

Совместимость и монтаж

BM63-2C63-4,5-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Установка происходит путём защёлкивания - никаких болтов или инструментов не требуется. Глубина монтажа - 75 мм, поэтому необходимо учитывать свободное пространство в щите.

Выключатель совместим со всеми изделиями серии OptiDin BM63 и BM125 от КЭАЗ. Может использоваться в паре с УЗО, дифференциальными автоматами и другими модульными устройствами того же производителя.

При подключении соблюдайте полярность: входные контакты расположены сверху, выходные - снизу. Подключение проводов осуществляется через винтовые зажимы - затягивать следует усилием 0,8 Нм, чтобы избежать пережима или плохого контакта.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 и ГОСТ Р 50345. Это гарантирует соответствие уровня безопасности, испытаний и отказоустойчивости.

Класс перенапряжения IV и степень загрязнения 2 позволяют использовать устройство в условиях типичных жилых помещений, где возможны кратковременные скачки напряжения и наличие пыли.

Преимущества

• Высокая отключающая способность (4,5 кА) обеспечивает защиту даже при серьёзных авариях.
• Характеристика «C» идеально подходит для бытовых нагрузок с пусковыми токами - не будет ложных срабатываний при запуске двигателей.
• Работает при экстремальных температурах - подходит для неотапливаемых щитовых комнат.
• Имеет класс токоограничения 3 - минимизирует термическое воздействие на проводку во время КЗ.
• Простая установка на DIN-рейку и удобная маркировка контактных зажимов ускоряют монтаж.

Ограничения применения

• Не предназначен для работы в открытых или влажных помещениях - степень защиты IP20 требует герметичного щита.
• Не рекомендован для частых операций включения/выключения более 30 раз в день - это может сократить срок службы механических элементов.
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц.
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется дополнительно установить УЗО.

Примеры использования

• Защита группы розеток в квартире с подключенными компьютером, микроволновой печью и зарядным устройством.
• Отключение питания кондиционера мощностью до 14 кВт (при условии правильного сечения кабеля).
• Щит на этаже многоквартирного дома - управление питанием нескольких квартир через один автомат.
• Общий ввод в частном доме перед счетчиком, если допустимый ток потребления не превышает 63 А.

Практические советы

• Выбирая автомат, проверьте суммарную мощность всех подключённых приборов - она не должна превышать 14,5 кВт при 230 В и 63 А.
• Если в цепи есть двигатель (насос, насос, вентилятор), обязательно используйте характеристику «C». Для светильников и нагревателей лучше подойдут «B».
• При сборке щита оставляйте не менее 10 мм свободного места вокруг автомата для лучшего теплоотвода.
• Не заменяйте BM63-2C63-4,5-УХЛ3 на аналог с меньшей отключающей способностью - это создаёт риск возгорания при КЗ.
• Проверяйте маркировку на корпусе перед установкой: убедитесь, что указаны 63 А, C, 4,5 кА и AC - это подтверждает соответствие вашей задаче.
