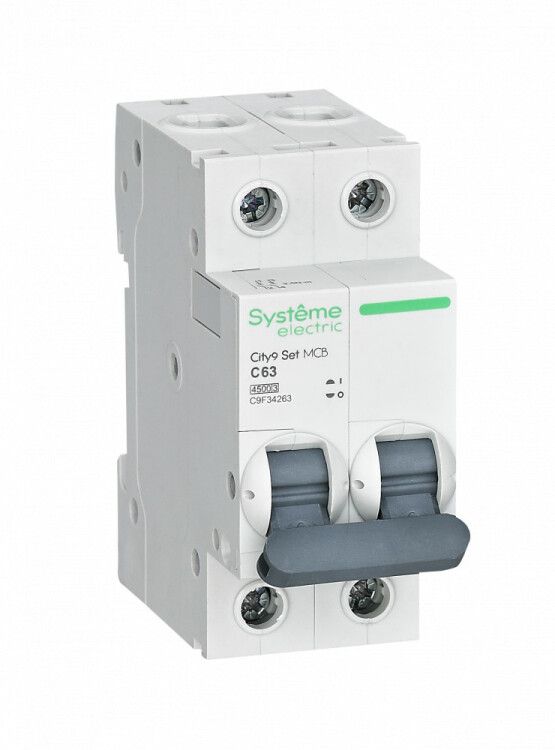

Выключатель автоматический модульный 2п C 63А 4.5кА City9 Set 230В SE C9F34263 APC

Автоматический выключатель модульный двухполюсный 63А характеристика С 4.5кА 230В от бренда Systeme Electric (артикул c9f34263) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках на 230 В. Относится к серии City9 SET и монтируется на DIN-рейку.

Назначение и область применения

Этот автоматический выключатель защищает одиночные линии и группы нагрузок, где требуется высокий порог срабатывания при кратковременных скачках тока - например, при запуске двигателей, насосов, компрессоров или сварочных аппаратов. Подходит для распределительных щитов жилых домов, офисов, производственных участков и объектов с умеренно индуктивной нагрузкой. Номинальное напряжение 230 В делает его универсальным для однофазных сетей.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 2 - отключаются фаза и нейтраль одновременно
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для смешанных нагрузок с пусковыми токами
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который устройство может безопасно прервать
• Напряжение изоляции: 440 В - гарантирует надёжную изоляцию даже при кратковременных перенапряжениях
• Частота: 50–60 Гц - совместим с сетями России, Европы и других регионов
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода
• Степень защиты: IP20 - защита от прикосновений пальцев и твёрдых предметов, но не от воды
• Ширина: 2 модуля (36 мм) - занимает два стандартных места на DIN-рейке
• Глубина монтажа: 45 мм - требует достаточного свободного пространства внутри щита
• С коммутируемым нейтральным проводником: да - нейтраль также отключается при аварии, повышает безопасность при обслуживании
• Способ монтажа: на DIN-рейку - стандартный крепёж для современных щитов
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренным уровнем пыли и влаги

Совместимость и монтаж

Устройство совместимо со всеми типами DIN-реек шириной 35 мм, используемых в щитах по стандарту EN 60715. Монтаж осуществляется путём защёлкивания на рейку - зажимы расположены снизу и сверху корпуса. Для подключения используются медные кабели сечением до 25 мм2. Клеммы рассчитаны на затяжку отверткой, не требуют усилия более 1,8 Нм. Обратите внимание: глубина монтажа 45 мм требует минимум 50 мм свободного пространства перед щитом для удобного доступа к рычагу и клеммам.

Безопасность и стандарты

Изделие соответствует международным нормам IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Конструкция включает ударопрочный термостойкий пластик и 6 металлических заклёпок, предотвращающих деформацию корпуса при механическом воздействии. Клеммы спроектированы так, чтобы исключить случайное попадание изолирующей оболочки кабеля внутрь контактной области - это снижает риск нагрева и возгорания. Механизм “мгновенной коммутации” обеспечивает быстрый разрыв контакта, что особенно важно при больших токах КЗ.

Преимущества

• Двухполюсное отключение фазы и нейтрали - повышает безопасность при ремонте и диагностике
• Характеристика C - идеально сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске оборудования
• Класс токоограничения 3 - снижает энергию дуги, продлевает срок службы проводки
• Надёжные клеммы - исключают плохой контакт и перегрев
• Компактная форма - экономит место в щите при использовании нескольких устройств

Ограничения применения

• Не предназначена для трёхфазных систем - используется только в однофазных сетях 230 В
• IP20 не позволяет использовать во влажных, пыльных или открытых помещениях - требует установки в закрытые щиты
• Не рекомендован для частых операций включения/выключения - не является переключателем, а лишь защитным устройством
• Нельзя использовать в цепях с постоянным током (DC) - работает только с переменным током 50–60 Гц
• При температуре ниже –25C или выше +60C возможны изменения характеристик срабатывания - проверьте условия эксплуатации

Примеры использования

• Защита линии питания кондиционера мощностью до 14 кВт
• Обеспечение безопасности цепи электрокотла или бойлера
• Отключение входа в мастерскую с компрессором или сварочным аппаратом
• Щитовая защита для группы розеток в гараже или на производстве
• Замена старого автомата в щите после выхода из строя - точная замена по параметрам

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная мощность подключённых устройств не превышает 14,5 кВт (при 230 В и cosφ=1)
• При подключении кабеля - зачищайте жилы точно на 8–10 мм, не допускайте оголённых участков вне клеммы
• Не используйте автомат как обычный рубильник - он не рассчитан на ежедневное ручное включение/выключение
• Проверяйте соответствие сечения кабеля: для 63 А лучше использовать медный кабель 10–16 мм2
• При установке в щит с несколькими автоматами - соблюдайте порядок: слева направо - от главного к групповым
• При замене - всегда отключайте питание и проверяйте отсутствие напряжения тестером
