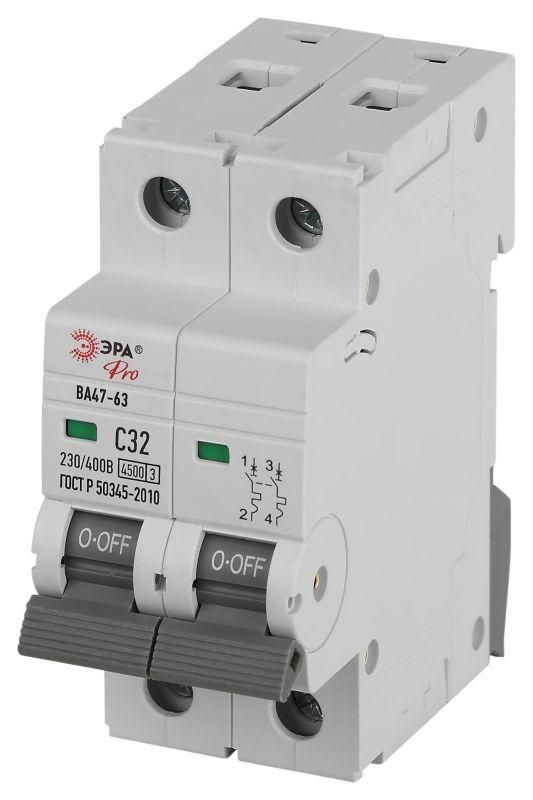

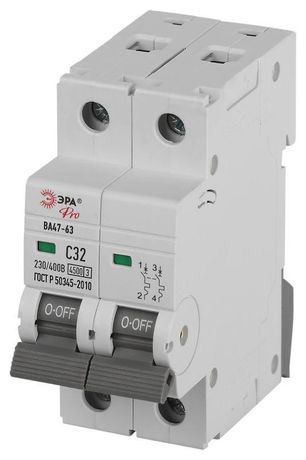

Автоматический выключатель PRO VA63-2P32C4.5 ВА47-63 2P 32А кривая C 4,5кА | Б0059425 ЭРА

Автоматический выключатель ВА47-63 PRO ЭРА - двухполюсный устройство на 32 А с характеристикой C и отключающей способностью 4,5 кА, предназначенное для защиты бытовых и промышленных сетей от перегрузок и коротких замыканий. Подходит для скрытого монтажа в распределительных щитах, обеспечивает надёжную работу при температуре от -40 до +50 C.

Назначение и область применения

Выключатель автоматический ВА47-63 PRO ЭРА защищает электрические цепи от перегрузок и коротких замыканий. Его характеристика C позволяет безопасно работать с оборудованием, у которого есть умеренные пусковые токи - например, с освещением, бытовыми приборами, компрессорами, вентиляторами и небольшими насосами. Устройство рассчитано на переменный ток частотой 50 Гц и применяется в жилых домах, офисах, производственных помещениях и объектах с распределённой нагрузкой.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 2 (2P)
• Номинальное напряжение: 230 В (рабочее), 660 В (изоляционное)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C - срабатывает при токах 5–10 кратном от номинала, оптимальна для смешанных нагрузок
• Тип тока: переменный (AC), 50 Гц
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Максимальная глубина монтажа: 74 мм - требует соответствующего углубления в стене
• Рабочий диапазон температур: -40 … +50 C - подходит для установки в неотапливаемых помещениях
• Поперечное сечение подключаемых проводов: 1…25 мм2 - совместим с медными и алюминиевыми жилами
• Количество модулей: 2 - занимает два стандартных места в DIN-рейке
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность оборудования
• Категория перенапряжения: III - предназначено для установки в распределительных цепях вторичного уровня
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к высоковольтным импульсам (например, от грозовых разрядов)
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запылённости

Совместимость и монтаж

Выключатель автоматический ВА47-63 PRO ЭРА монтируется на DIN-рейку шириной 35 мм. Для скрытого монтажа требуется штроба глубиной не менее 74 мм. Устройство имеет зажимы для проводов сечением от 1 до 25 мм2 - можно использовать одножильные и многожильные провода. Перед подключением проверьте соответствие сечения провода и номинала автомата. Нельзя подключать провода меньшего сечения, чем указано - это нарушит тепловую защиту. Монтаж возможен только в сухих помещениях из-за степени защиты IP20.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытового и аналогичного использования. Класс токоограничения 3 и импульсная прочность 4000 кВ обеспечивают повышенную безопасность при аварийных режимах. Конструкция исключает случайное прикосновение к токоведущим частям благодаря корпусу и фиксаторам контактов.

Преимущества

• Высокая отключающая способность (4,5 кА) - надёжно работает даже при значительных КЗ
• Широкий диапазон рабочих температур - подходит для холодных помещений и неотапливаемых зданий
• Интегрированная система токоограничения - снижает риск повреждения кабеля и оборудования
• Удобный механизм включения/выключения - чёткий тактильный отклик, легко определить состояние
• Совместимость со стандартными DIN-рейками - легко заменяется на существующих щитах

Ограничения применения

• Не подходит для защиты мощных двигателей с высокими пусковыми токами - для них нужна характеристика D
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать на улице, в сырых помещениях (баня, подвал без гидроизоляции)
• Не рекомендован для постоянной работы при токе выше 32 А - возможен выход из строя или ложное срабатывание
• Требуется точное соблюдение сечения проводов: меньше 1 мм2 - не фиксируются, больше 25 мм2 - не подходят по зажимам

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита освещения в подъезде
• Автомат для питания вентилятора или малого компрессора
• Групповой автомат в распределительном щите дома
• Цепь питания бытовой техники (стиральная машина, микроволновка, кофеварка)

Практические советы

• Выбирая автомат ВА47-63 PRO ЭРА, убедитесь, что суммарная нагрузка на цепь не превышает 7,3 кВт (при 230 В и 32 А)
• При монтаже в старом щите проверьте свободное место - устройство занимает 2 модуля (36 мм)
• Не используйте этот автомат для защиты светодиодных лент или электроники - они чувствительны к скачкам, лучше применять УЗО+автомат
• Проверяйте плотность затяжки клемм - слабый контакт вызывает нагрев и отказ
• Если в цепи есть двигатель - убедитесь, что его пусковой ток не превышает 10×32 = 320 А. Если выше - выбирайте характеристику D
