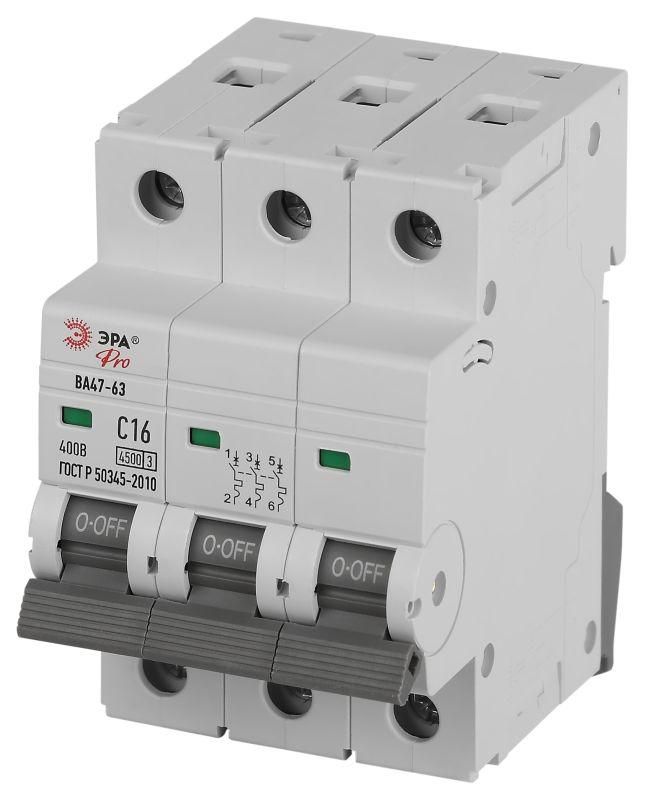

Автоматический выключатель PRO VA63-3P16C4.5 ВА47-63 3P 16А кривая C 4,5кА | Б0059437 ЭРА

Автоматический выключатель ВА47-63 - трёхполюсный коммутационный аппарат на 16 А с кривой срабатывания C, предназначенный для защиты сетей переменного тока от перегрузок и коротких замыканий. Бренд ЭРА обеспечивает надёжность и соответствие стандартам, а артикул б0059437 позволяет точно идентифицировать модель при закупке и замене.

Назначение и область применения

Автоматический выключатель ВА47-63 используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах. Кривая срабатывания C делает его идеальным для защиты оборудования с умеренными пусковыми токами - например, компрессоров, вентиляторов, маломощных насосов, светильников и бытовых приборов. Применяется в групповых и распределительных линиях с переменным током частотой 50 Гц.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен прибор.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить.
• Количество полюсов: 3 - защищает три фазы одновременно, подходит для трёхфазных сетей.
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинала, что соответствует типичным пусковым токам двигателей и осветительных нагрузок.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию, передаваемую в цепь при аварии.
• Номинальное напряжение изоляции (Ui): 660 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями.
• Номинальное импульсное выдерживаемое напряжение (Uimp): 4000 кВ - устойчивость к высоковольтным импульсам (например, от грозовых разрядов).
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов больше 12,5 мм, но не защищён от воды.
• Рабочий диапазон температур: от –40 до +50 C - допускает эксплуатацию в холодных и жарких помещениях.
• Ширина по модулям: 3 М - занимает три стандартных модуля в DIN-рейке (17,5 мм каждый).
• Глубина монтажа: 74 мм - требуемый зазор за щитом для правильной установки.
• Площадь сечения провода: 1–25 мм2 - совместим с медными проводниками этого диапазона.
• Частота: 50 Гц - рассчитан на работу в сетях стандарта Европы/РФ.

Совместимость и монтаж

Автоматический выключатель ВА47-63 устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим со всеми щитами, поддерживающими модульную систему. Для монтажа требуется свободное место глубиной не менее 74 мм за рейкой. Подходит для скрытого монтажа - корпус спроектирован так, чтобы плотно входить в стеновые ниши. Подключение проводов осуществляется через винтовые зажимы - затяжка должна выполняться усилием, достаточным для надёжного контакта, но без перегрузки. Не используйте провода меньше 1 мм2 или больше 25 мм2 - это нарушит контакт и может вызвать нагрев.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Класс токоограничения 3 повышает безопасность при коротких замыканиях, снижая риск возгорания. Напряжение изоляции 660 В и импульсная прочность 4000 кВ обеспечивают защиту от скачков напряжения. Устройство имеет сертификаты соответствия, подтверждающие безопасность эксплуатации в бытовых и промышленных условиях.

Преимущества

• Универсальная кривая C - оптимальна для смешанных нагрузок с умеренным пуском.
• Высокая отключающая способность (4,5 кА) - подходит для городских сетей с высокой мощностью КЗ.
• Компактная форма (3 модуля) - экономит место в щите.
• Работает при экстремальных температурах - от минус 40 до плюс 50 C.
• Интегрированная система гашения дуги - продлевает срок службы контактов.

Ограничения применения

• Не применяется в цепях с постоянным током (DC) - только для переменного тока 50 Гц.
• Не подходит для защиты крупных промышленных двигателей с очень высокими пусковыми токами - для них нужна кривая D.
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях без дополнительной герметизации или в наружных установках.
• Не рекомендован для частых операций включения/выключения - предназначен для защиты, а не для регулярной коммутации.

Примеры использования

• Защита группы освещения в офисе или квартире.
• Щитовая защита кондиционера или вентилятора с асинхронным двигателем.
• Линия питания компрессора холодильного оборудования.
• Распределительный щит многоквартирного дома - группа на 16 А для кухни или санузла.
• Промышленный щит управления с небольшими насосами или вспомогательными механизмами.

Практические советы

• Выбирая автомат ВА47-63, проверьте, что ваша сеть имеет напряжение 400 В и частоту 50 Гц - иначе возможны отказы.
• При замене старого автомата сверьте номинальный ток (16 А) и количество полюсов - не меняйте на более слабый или другой тип кривой без анализа нагрузки.
• При монтаже в металлический щит убедитесь, что корпус не соприкасается с другими токоведущими элементами - даже при IP20 есть риск пробоя.
• Не забудьте про глубину монтажа - 74 мм. Если щит слишком мелкий, выключатель не войдёт полностью, и рычаг будет плохо работать.
• Для долгой работы периодически проверяйте затяжку клемм - особенно после первых нескольких включений, когда металл может немного “усесться”.
