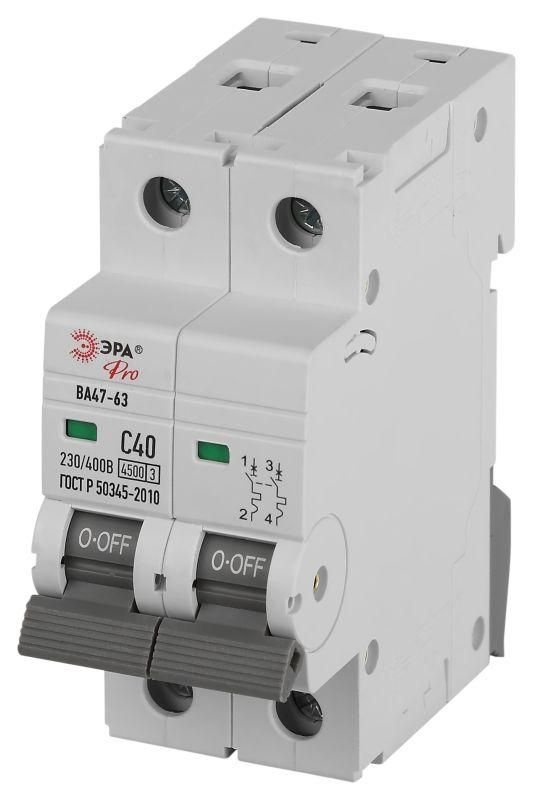

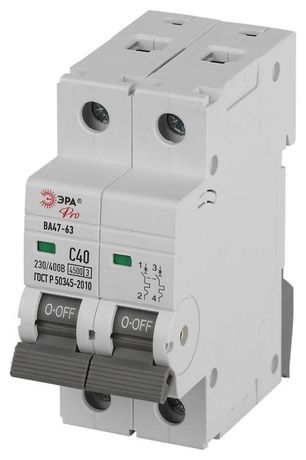

Автоматический выключатель PRO VA63-2P40C4.5 ВА47-63 2P 40А кривая C 4,5кА | Б0059426 ЭРА

Автоматический выключатель ВА47-63 PRO ЭРА - двухполюсный устройство на 40 А с характеристикой C и отключающей способностью 4,5 кА, предназначенное для защиты бытовых и промышленных сетей от перегрузок и коротких замыканий. Устройство совместимо со скрытыми установками и подходит для монтажа в распределительных щитах с глубиной до 74 мм.

Назначение и область применения

Выключатель автоматический ВА47-63 PRO ЭРА защищает электрические цепи от перегрузок и коротких замыканий. Подходит для защиты групповых линий с умеренно высокими пусковыми токами: освещение, бытовые приборы, компрессоры, вентиляторы, маломощные насосы. Применяется в жилых домах, офисах, торговых помещениях и на объектах с низкой степенью загрязнения.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 2 - управление двумя фазами одновременно, обеспечивает полное отключение цепи;
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц - рассчитан на стандартную бытовую сеть;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для нагрузок с умеренным пусковым током;
• Номинальное напряжение изоляции: 660 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли;
• Максимальное сечение провода: 1–25 мм2 - позволяет подключать медные провода любого распространённого сечения;
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловое воздействие на оборудование;
• Категория перенапряжения: III - предназначено для установки в распределительных щитах, где возможны импульсы напряжения;
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к высоковольтным импульсам, например, от молнии;
• Рабочая температура: от –40C до +50C - работает в холодных и жарких условиях, включая неотапливаемые помещения;
• Глубина монтажа: 74 мм - требует соответствующего углубления в стене при скрытой установке;
• Количество модулей: 2 - занимает два стандартных модуля в DIN-рейке (18 мм каждый);
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности, но не агрессивной среды.

Совместимость и монтаж

Выключатель автоматический ВА47-63 PRO ЭРА предназначен для скрытого монтажа в распределительных щитах с DIN-рейкой. Монтируется на стандартную рейку шириной 35 мм. Для установки требуется свободное место глубиной не менее 74 мм. Клеммы позволяют зажимать провода сечением от 1 до 25 мм2 - можно использовать как одножильные, так и многожильные провода. Перед подключением проверьте соответствие сечения провода и номинала автомата. Нельзя использовать для монтажа в открытых местах без корпуса - IP20 не обеспечивает защиту от влаги и пыли.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения III обеспечивают повышенную безопасность при аварийных режимах. Номинальное импульсное напряжение 4000 кВ повышает устойчивость к скачкам напряжения, характерным для слабо защищённых сетей.

Преимущества

• Надёжное срабатывание при перегрузках благодаря точной характеристике C - минимизирует ложные отключения;
• Высокая отключающая способность 4,5 кА - подходит для современных сетей с увеличенной мощностью оборудования;
• Широкий диапазон рабочих температур - стабильно работает в неотапливаемых помещениях и на улице внутри щита;
• Совместимость с типовой DIN-рейкой - легко заменяется на существующих установках;
• Компактная глубина 74 мм - удобен для монтажа в тонких стенах и нишах.

Ограничения применения

• Не применяется в цепях с очень высокими пусковыми токами - например, для больших насосов, подъёмников, сварочных аппаратов - там нужна характеристика D;
• IP20 не защищает от влаги - нельзя устанавливать во влажных помещениях без дополнительного кожуха или в уличных шкафах;
• Не предназначен для работы с постоянным током (DC) - только для сети 230 В AC;
• Запрещается использование в средах с высокой концентрацией металлической пыли, химикатов или агрессивных паров - степень загрязнения 2 недостаточна.

Примеры использования

• Защита группы розеток в квартире с компьютерами, телевизорами и зарядными устройствами;
• Отключение линии освещения в офисе или магазине;
• Щитовая защита вентиляционного канала с компрессором;
• Групповой автомат для системы водоснабжения с маломощным насосом;
• Распределительный щит в гараже или ангаре с низкой температурой зимой.

Практические советы

• Выбирая автомат ВА47-63 PRO ЭРА, убедитесь, что суммарная мощность подключённых приборов не превышает 9,2 кВт (при 230 В и 40 А): P = U × I = 230 × 40;
• При монтаже используйте провода сечением не меньше 6 мм2 для 40 А - меньшие сечения могут греться;
• Проверяйте плотность затяжки клемм - слабый контакт вызывает нагрев и выход из строя;
• Если в помещении есть риск попадания влаги - устанавливайте выключатель в герметичный бокс, несмотря на заявленный IP20;
• Для замены старого автомата - сравните количество модулей (должно быть 2) и глубину монтажа (74 мм) - чтобы он поместился в щит.
