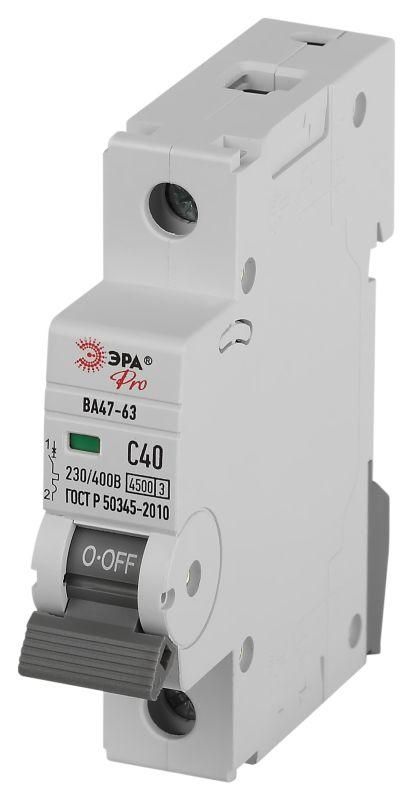

Автоматический выключатель PRO VA63-1P40C4.5 ВА47-63 1P 40А кривая C 4,5кА | Б0059411 ЭРА

Автоматический выключатель ВА47-63 - однополюсный коммутационный аппарат с кривой срабатывания C и номинальным током 40 А, предназначенный для защиты бытовых и легких промышленных цепей от перегрузок и коротких замыканий. Бренд ЭРА обеспечивает надежность и соответствие стандартам, а артикул б0059411 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Автоматический выключатель ВА47-63 используется для защиты одиночных групповых цепей переменного тока с номинальным напряжением до 230 В. Подходит для защиты осветительных сетей, розеточных контуров, маломощных электроприборов и оборудования с умеренными пусковыми токами - например, компрессоров, вентиляторов, насосов, печей и других устройств, где пиковый ток при запуске не превышает 5–10 крат от рабочего значения.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В AC - оптимальное рабочее напряжение сети
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Количество полюсов: 1 - защищает одну фазу цепи
• Характеристика срабатывания: C - реагирует на перегрузки и КЗ при токах 5–10 крат от номинала, что идеально для смешанных нагрузок с умеренным пуском
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Поперечное сечение провода: 1–25 мм2 - совместим с медными жилами этого диапазона
• Степень защиты IP20 - предотвращает случайный доступ к токоведущим частям, но не защищает от пыли и влаги
• Монтаж: скрытый, один модуль - устанавливается в распределительном щите с глубиной 74 мм
• Рабочий температурный диапазон: –40…+50 C - работает в холодных и жарких помещениях
• Частота: 50 Гц - рассчитан на стандартную российскую сеть
• Класс токоограничения: 3 - снижает величину тока КЗ за счет быстрого гашения дуги
• Категория перенапряжения: 3 - предназначен для установки в местах с высокой вероятностью импульсных перенапряжений

Совместимость и монтаж

Выключатель ВА47-63 монтируется на DIN-рейку шириной 35 мм в распределительных щитах. Установка возможна только в закрытые корпуса с достаточной глубиной (не менее 74 мм). Для подключения используйте провода сечением 1–25 мм2 - зажимы обеспечивают плотный контакт без необходимости пайки. Монтаж скрытого типа требует точной подготовки места: не допускается установка в открытую проводку или наружные щиты без дополнительной защиты. Совместим со всеми стандартными щитами, соответствующими ГОСТ Р 50030.2.

Безопасность и стандарты

Автоматический выключатель ВА47-63 соответствует требованиям международного стандарта IEC/EN 60898-1 и российскому ГОСТ Р 50345. Обладает классом токоограничения 3, что повышает безопасность при аварийных режимах. Номинальное импульсное выдерживаемое напряжение 4000 кВ обеспечивает устойчивость к грозовым и коммутационным перенапряжениям. Степень загрязнения 2 указывает на применение в помещениях с умеренной запыленностью - не рекомендовано для сырых, пыльных или химически активных сред.

Преимущества

• Универсальная кривая C - хорошо сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске двигателей
• Высокая отключающая способность 4,5 кА - подходит для современных домов и объектов с развитой электросетью
• Компактный формат - занимает всего один модуль, экономит место в щите
• Надежная дугогасительная система - минимизирует риск возгорания при КЗ
• Широкий температурный диапазон - стабильная работа даже в неотапливаемых помещениях

Ограничения применения

• Не применяется в трехфазных цепях - требуется три отдельных аппарата
• Не подходит для мощных двигателей с высоким пусковым током (например, лифты, крупные насосы) - для них нужна кривая D
• IP20 не обеспечивает защиту от воды и пыли - нельзя использовать вне помещений или в сырых зонах (ванная, подвал без герметизации)
• Не предназначен для частого ручного включения/выключения - не является рубильником
• Требует обязательной установки в щит с защитной крышкой - открытый монтаж недопустим

Примеры использования

• Защита группы розеток в кухне или гостиной
• Отключение осветительной цепи в коридоре или офисе
• Щитовая защита вентиляционного канала с компрессором
• Цепь питания теплового завеса или масляного радиатора
• Групповой автомат в этажном щите многоквартирного дома

Практические советы

• Выбирая автомат ВА47-63, проверьте суммарную мощность всех подключенных устройств - она не должна превышать 9,2 кВт (P = U × I = 230 В × 40 А)
• Используйте провода сечением не менее 6 мм2 для 40 А - меньшие сечения вызовут нагрев и риск возгорания
• При установке в старый щит убедитесь, что DIN-рейка прочная и не деформирована
• Не заменяйте этот автомат на более слабый (например, 25 А) - он будет часто отключаться при работе обычных приборов
• При наличии нескольких автоматов в щите - располагайте ВА47-63 рядом с другими групповыми, чтобы удобнее было обслуживать
• Проверяйте маркировку перед монтажом: кривая C отличается от B и D - неверный выбор приведёт к ложным срабатываниям или отказу защиты
