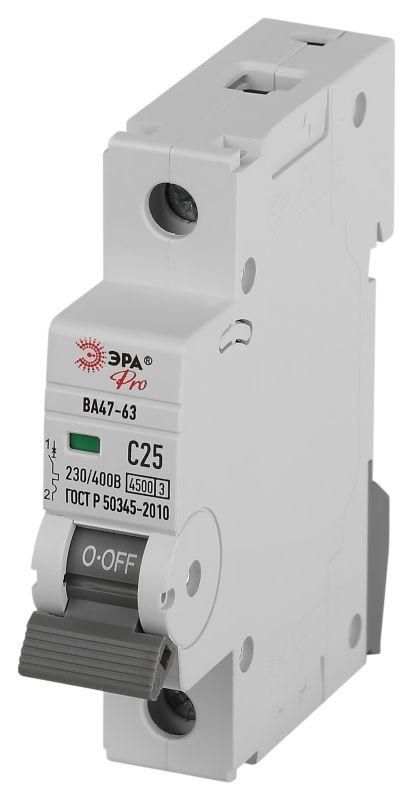

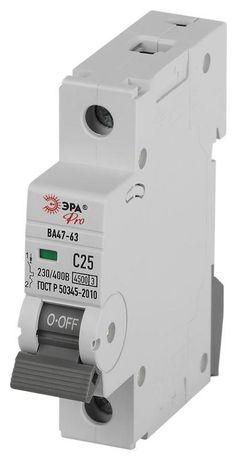

Автоматический выключатель PRO VA63-1P25C4.5 ВА47-63 1P 25А кривая C 4,5кА | Б0059409 ЭРА

Автоматический выключатель ВА47-63 - однополюсный коммутационный аппарат с номинальным током 25 А и кривой срабатывания C, предназначенный для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Бренд ЭРА обеспечивает надёжность и соответствие стандартам, а артикул б0059409 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Автоматический выключатель ВА47-63 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в распределительных щитках жилых, офисных и производственных помещений. Кривая срабатывания C делает его идеальным для защиты цепей с умеренными пусковыми токами: освещение, бытовые приборы, компрессоры, вентиляторы, маломощные насосы. Не рекомендован для оборудования с высокими пусковыми токами - например, крупных насосов или подъёмных механизмов.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить
• Количество полюсов: 1 - управление одной фазой сети
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для смешанных нагрузок
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от воды и пыли
• Максимальное сечение провода: 1–25 мм2 - совместим с медными проводниками этого диапазона
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при повышенных напряжениях
• Глубина монтажа: 74 мм - требует соответствующего углубления в стене при скрытой установке
• Рабочий температурный диапазон: от –40 до +50 C - допускает эксплуатацию в неотапливаемых помещениях
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на сеть
• Категория перенапряжения: III - рассчитан на использование в распределительных сетях, где возможны скачки напряжения
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к кратковременным импульсам, например, от молний
• Степень загрязнения: 2 - предназначен для условий с невысоким уровнем пыли и влаги (обычные внутренние помещения)

Совместимость и монтаж

Выключатель ВА47-63 имеет один модуль (17,5 мм ширины) и предназначен для монтажа на DIN-рейку 35 мм. Установка осуществляется в щитки с глубиной не менее 74 мм. Монтаж скрытый - требуется подготовка ниши в стене, куда будет встроен корпус. Накладной монтаж невозможен. Для подключения используйте провода сечением 1–25 мм2. Зажимы обеспечивают плотный контакт без необходимости пайки. Перед установкой проверьте соответствие сечения провода и номинала автомата - не допускается подключение более мощных потребителей, чем 25 А.

Безопасность и стандарты

Автоматический выключатель ВА47-63 соответствует требованиям международного стандарта IEC/EN 60898-1 для бытовых и аналогичных применений. Класс токоограничения 3 и импульсная прочность 4000 кВ повышают уровень безопасности при аварийных режимах. IP20 обеспечивает базовую защиту от случайного контакта, но не защищает от влаги - не применяйте в сырых местах (ванная, баня, улица).

Преимущества

• Универсальная кривая C - хорошо сочетается с типичными домашними и легкопусковыми промышленными нагрузками
• Высокая отключающая способность (4,5 кА) - надёжно работает даже при значительных КЗ
• Компактный формат (1 модуль) - экономит место в щитке
• Индикатор положения - наглядно показывает состояние (вкл./выкл.)
• Совместим со всеми стандартными DIN-рейками и щитками ЭРА и других производителей

Ограничения применения

• Не подходит для цепей с высокими пусковыми токами - например, больших насосов, лифтов, сварочных аппаратов (для них нужна кривая D)
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях
• Один полюс - не используется для защиты трехфазных цепей или цепей с заземлённой нейтралью, требующих многополюсного отключения
• Не предназначен для частого ручного включения/отключения - это не рубильник

Примеры использования

• Защита группы розеток в квартире
• Отдельный автомат для освещения комнаты
• Щиток на этаже многоэтажного дома - защита одного контура
• Цепь питания вентилятора или компрессора в кладовой
• Распределительный щит в мастерской - питание точечных светильников и маломощных инструментов

Практические советы

• Выбирая автомат ВА47-63, убедитесь, что суммарная мощность всех подключённых устройств не превышает 5,75 кВт (25 А × 230 В)
• При монтаже в скрытую нишу - оставьте минимум 10 мм свободного пространства вокруг корпуса для теплоотвода
• Не затягивайте зажимы слишком сильно - можно повредить пластиковую часть или провод
• Если в цепи есть двигатель - проверьте его пусковой ток. Если он выше 150–200 А, лучше выбрать кривую D
• При замене старого автомата - сравните сечение провода и номинал. Замена 16 А на 25 А без увеличения сечения провода опасна!
